51单片机矩阵键盘与八位共阴数码管问题求指点

目标是实现根据矩阵键盘输入内容显示对应的数字(0到f),如按下S1->S8会显示0->7八个数字,在上述情况下按下S9后会显示1->8八位数,再按下S10后会显示2->9;按S16清除数码管显示内容;

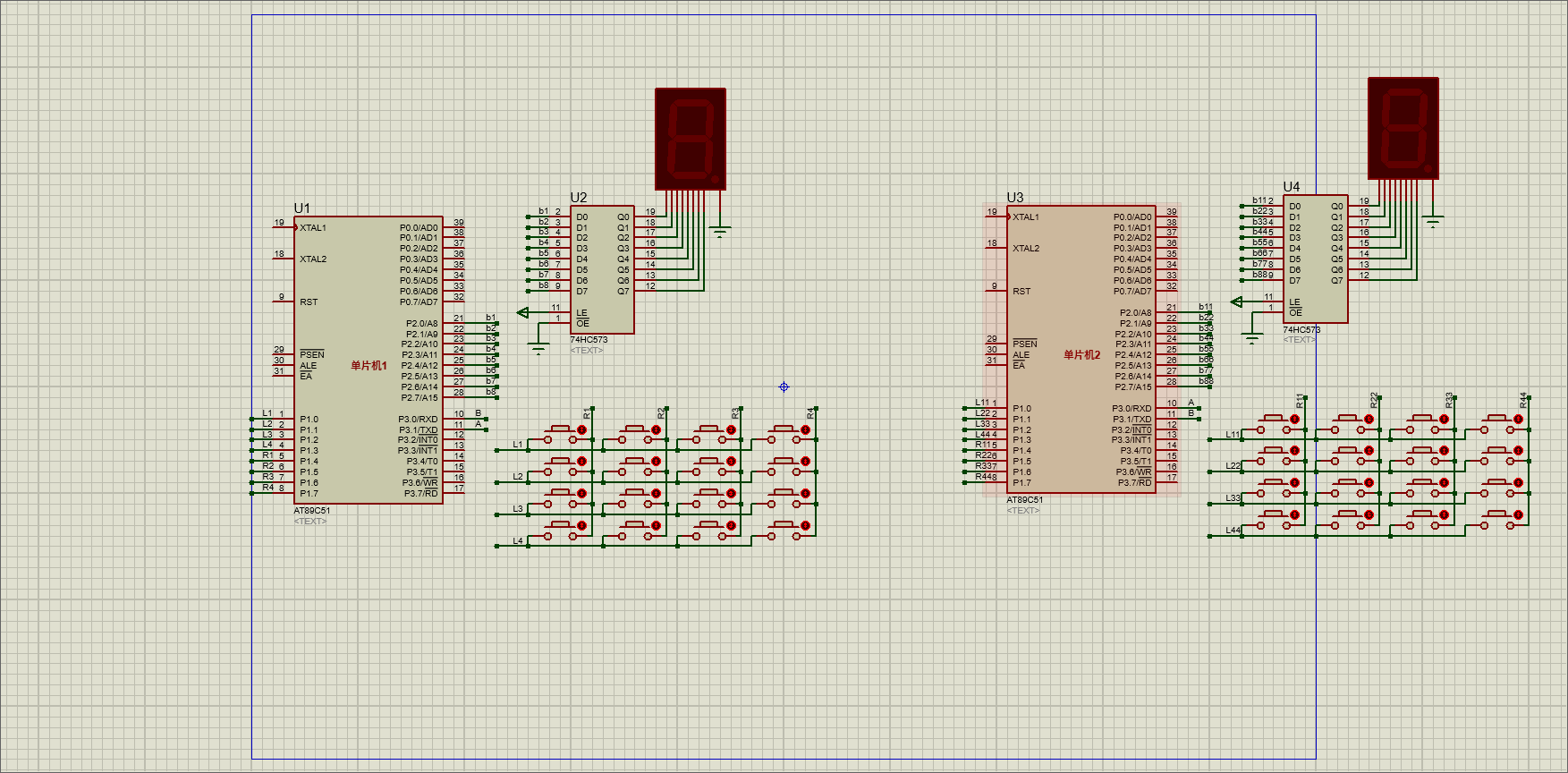

出现问题:当八位数码管都有数字时按下下一个按键后会覆盖最后一位,但第一位不会被移出显示屏;图片说明图片说明图片说明


//  内容:如计算器输入数据形式相同 从右至左 使用行列扫描方法
------------------------------------------------*/
#include<reg52.h> //包含头文件,一般情况不需要改动,头文件包含特殊功能寄存器的定义
#include <intrins.h>

#define KeyPort  P2

sbit LATCH = P1^2;   //SER 串行数据
sbit SRCLK= P1^1;    //SCK 串行时钟信号
sbit SER  = P1^0;    //ST 锁存输出信号

unsigned char code dofly_DuanMa[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,
                                     0x77,0x7c,0x39,0x5e,0x79,0x71};// 显示段码值0~F
unsigned char code dofly_WeiMa[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};//分别对应相应的数码管点亮,即位码
unsigned char TempData[10]; //存储显示值的全局变量

void DelayUs2x(unsigned char t);//us级延时函数声明
void DelayMs(unsigned char t); //ms级延时
void Display(unsigned char FirstBit,unsigned char Num);//数码管显示函数
unsigned char KeyScan(void);//键盘扫描
unsigned char KeyPro(void);
void Init_Timer0(void);//定时器初始化
/*------------------------------------------------
                    主函数
------------------------------------------------*/
void main (void)
{
unsigned char num,i,j;
unsigned char temp[8];
Init_Timer0();

while (1)         //主循环
  {


 num=KeyPro();
 if(num!=0xff)
   {
    if(i<8)
      {
       temp[i]=dofly_DuanMa[num];
       for(j=0;j<=i;j++)
          TempData[7-i+j]=temp[j];
       }
    i++;
    if(i==8)//多出一个按键输入为了清屏 原本应该为8
      {
     i=0;
    if(j==500)
    {
        j=0;
        num++;
        if(num==9)
            num=0;
    }
       }

  }
}
/*------------------------------------------------
 uS延时函数,含有输入参数 unsigned char t,无返回值
 unsigned char 是定义无符号字符变量,其值的范围是
 0~255 这里使用晶振12M,精确延时请使用汇编,大致延时
 长度如下 T=tx2+5 uS
------------------------------------------------*/
void DelayUs2x(unsigned char t)
{
 while(--t);
}
/*------------------------------------------------
 mS延时函数,含有输入参数 unsigned char t,无返回值
 unsigned char 是定义无符号字符变量,其值的范围是
 0~255 这里使用晶振12M,精确延时请使用汇编
------------------------------------------------*/
void DelayMs(unsigned char t)
{

 while(t--)
 {
     //大致延时1mS
     DelayUs2x(245);
     DelayUs2x(245);
 }
}
/*------------------------------------------------
                发送字节程序
------------------------------------------------*/
void hc595SendByte(unsigned char dat)
{
    unsigned char i;

    for(i=0; i<8; i++)
    {
        SRCLK=0;
        SER=dat&0x80;
        dat<<=1;
        SRCLK=1;
    }

}
/*------------------------------------------------
                发送双字节程序
     595级联,n个595,就需要发送n字节后锁存
------------------------------------------------*/
void Send2Byte(unsigned char dat1,unsigned char dat2)
{
    hc595SendByte(dat1);
    hc595SendByte(dat2);
}
/*------------------------------------------------
                   595锁存程序
          595级联发送数据后,锁存有效
------------------------------------------------*/
void Out595(void)
{
    LATCH=1;
    _nop_();
    LATCH=0;
}

/*------------------------------------------------
 显示函数,用于动态扫描数码管
 输入参数 FirstBit 表示需要显示的第一位,如赋值2表示从第三个数码管开始显示
 如输入0表示从第一个显示。
 Num表示需要显示的位数,如需要显示99两位数值则该值输入2
------------------------------------------------*/
void Display(unsigned char FirstBit,unsigned char Num)
{
      static unsigned char i=0;



       Send2Byte(dofly_WeiMa[i+FirstBit],TempData[i]);
       Out595();

       i++;
       if(i==Num)
          i=0;


}
/*------------------------------------------------
                    定时器初始化子程序
------------------------------------------------*/
void Init_Timer0(void)
{
 TMOD |= 0x01;    //使用模式1,16位定时器,使用"|"符号可以在使用多个定时器时不受影响
 //TH0=0x00;          //给定初值
 //TL0=0x00;
 EA=1;            //总中断打开
 ET0=1;           //定时器中断打开
 TR0=1;           //定时器开关打开
}
/*------------------------------------------------
                 定时器中断子程序
------------------------------------------------*/
void Timer0_isr(void) interrupt 1
{
 TH0=(65536-2000)/256;        //重新赋值 2ms
 TL0=(65536-2000)%256;

 Display(0,8);       // 调用数码管扫描

}

/*------------------------------------------------
        按键扫描函数,返回扫描键值
------------------------------------------------*/
unsigned char KeyScan(void)  //键盘扫描函数,使用行列逐级扫描法
{
 unsigned char Val;
 KeyPort=0xf0;//高四位置高,低四位拉低
 if(KeyPort!=0xf0)//表示有按键按下
   {
    DelayMs(10);  //去抖
    if(KeyPort!=0xf0)
      {           //表示有按键按下
        KeyPort=0xfe; //检测第一行
        if(KeyPort!=0xfe)
            {
              Val=KeyPort&0xf0;
              Val+=0x0e;
              while(KeyPort!=0xfe);
              DelayMs(10); //去抖
              while(KeyPort!=0xfe);
              return Val;
            }
        KeyPort=0xfd; //检测第二行
        if(KeyPort!=0xfd)
            {
              Val=KeyPort&0xf0;
              Val+=0x0d;
              while(KeyPort!=0xfd);
              DelayMs(10); //去抖
              while(KeyPort!=0xfd);
              return Val;
            }
        KeyPort=0xfb; //检测第三行
        if(KeyPort!=0xfb)
            {
              Val=KeyPort&0xf0;
              Val+=0x0b;
              while(KeyPort!=0xfb);
              DelayMs(10); //去抖
              while(KeyPort!=0xfb);
              return Val;
            }
        KeyPort=0xf7; //检测第四行
        if(KeyPort!=0xf7)
            {
              Val=KeyPort&0xf0;
              Val+=0x07;
              while(KeyPort!=0xf7);
              DelayMs(10); //去抖
              while(KeyPort!=0xf7);
              return Val;
            }
     }
   }
  return 0xff;
}
/*------------------------------------------------
         按键值处理函数,返回扫键值
------------------------------------------------*/
unsigned char KeyPro(void)
{
 switch(KeyScan())
 {
  case 0x7e:return 0;break;//0 按下相应的键显示相对应的码值
  case 0x7d:return 1;break;//1
  case 0x7b:return 2;break;//2
  case 0x77:return 3;break;//3
  case 0xbe:return 4;break;//4
  case 0xbd:return 5;break;//5
  case 0xbb:return 6;break;//6
  case 0xb7:return 7;break;//7
  case 0xde:return 8;break;//8
  case 0xdd:return 9;break;//9
  case 0xdb:return 10;break;//a
  case 0xd7:return 11;break;//b
  case 0xee:return 12;break;//c
  case 0xed:return 13;break;//d
  case 0xeb:return 14;break;//e
  case 0xe7:return 15;break;//f
  default:return 0xff;break;
 }
}
