gprMax正演模拟为什么会出现(如图)二次发射波?

在做gprMax正演模拟时,写了一个三维模拟的in文件,如下:

#title: 3Dkondon_100cm_20cm

#material: 12.0 0.01 1.0 0.0 soil
#material: 1.0 0 1.0 0.0 air

#domain: 4.000 2.100 2.100
#dx_dy_dz: 0.010 0.010 0.010
#time_window: 60e-9

#box: 0.000 0.000 0.000 4.000 2.000 2.000 soil
#box: 1.750 1.000 0.750 2.250 1.500 1.250 air

#waveform: ricker 1.0 500e6 my_ricker
#hertzian_dipole: z 0.100 0.950 2.000 my_ricker

#rx: 0.140 0.950 2.000
#src_steps: 0.040 0.000 0.000
#rx_steps: 0.040 0.000 0.000

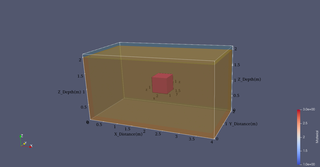

对应的图像如下:

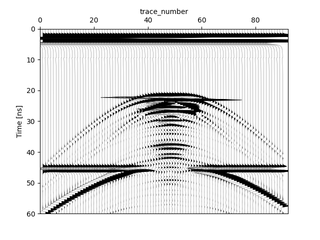

正演模拟的结果如下:



为什么会出现下方二次反射波,且二次反射波的能力这么强?

  • 写回答

1条回答 默认 最新

  • 大鱼一号 2021-10-06 16:08
    关注

    你的时间窗口设置的太深了吧,可以用pml命令把吸收边界修改为20试一下,顺带可以把时间窗口设置的小一点。

    评论
