verilog数码管静态显示计数器

最近刚上手数字电路实验,很多地方都不懂,实验课要求做出数码管静态显示计数器。自己写了一段代码也没报错,但是上basys3板子就行不通。

总体思路如下:

1: 计数模块

module cnt(
input clk1,
output reg[3:0] cnt
    );
    reg [27:0] times;
    initial times = 28'b0;

    always@(posedge clk1)
    begin
    if(times == 5000000)
    begin
    times = 28'b0;
    cnt = cnt + 4'b1;
    end
    else
    times = times + 28'b1;
    end

endmodule

#####2: 数码管显示模块

module seg(
input clk2,
input [3:0] cnt,
output[6:0] seg
 );

reg [6:0] r_seg;
assign seg = r_seg;


always @(*)
begin
 case(cnt)
 4'b0000: r_seg = 7'b1111110;
 4'b0001: r_seg = 7'b0000110;
 4'b0010: r_seg = 7'b1101101;
 4'b0011: r_seg = 7'b1111001;
 4'b0100: r_seg = 7'b0110011;
 4'b0101: r_seg = 7'b1011011;
 4'b0110: r_seg = 7'b1011111;
 4'b0111: r_seg = 7'b1110000;
 4'b1000: r_seg = 7'b1111111;
 4'b1001: r_seg = 7'b1111011;
 4'b1010: r_seg = 7'b1110111;
 4'b1011: r_seg = 7'b0011111;
 4'b1100: r_seg = 7'b1001110;
 4'b1101: r_seg = 7'b0111101;
 4'b1110: r_seg = 7'b1001111;
 4'b1111: r_seg = 7'b1000111;
 default: r_seg = 7'b1111111;
  endcase
 end
endmodule

3:主调用模块

module top(
input clk_in1,
output [6:0] seg_display

    );
wire r_cnt;
wire clk1_cnt;
wire clk2_seg;
  clk_wiz_0 instance_name
   (
    // Clock out ports
    .clk_out1(clk1_cnt),     // output clk_out1
    .clk_out2(clk2_seg),     // output clk_out2
    .clk_in1(clk_in1)
    );      // input clk_in1
   cnt instance_cnt(
   .cnt(r_cnt),
   .clk1(clk1_cnt)
   );

   seg instance_seg(
   .seg(seg_display),
   .cnt(r_cnt),
   .clk2(clk2_seg)
   );

endmodule

现在主要由以下问题:

  1. 我上板之后发现有跳动,但一直都是 E(且七个段颜色不一)

  2. 如果要加使能信号,是4个数码管中只有一个 在跳动,那我应该把它放在主文件中当作输入吗?还是在seg这个module中呢?

如果能被解答就太感谢了 !因为被学校强制要求上这个课我也很无奈,自己啥也不会 ,还在学习中。。
PS 标签实在是在不到verilog,好尴尬。。。随便贴了一个,见谅。。

1个回答

你有做 I/O Pin Planning 嗎? 應該是要把你的seg信號接到某一個數碼管,

還有你命名方式有點難看 (其中一個 cnt既是module name 又是 output reg),

建議是先找網路上的code練習,這個範例很好找,一步步跟著做吧!

參考連結 : https://www.xilinx.com/support/documentation/sw_manuals/xilinx11/pp_p_process_io_pin_planning_pre_syn.htm

Csdn user default icon
上传中...
上传图片
插入图片
抄袭、复制答案,以达到刷声望分或其他目的的行为,在CSDN问答是严格禁止的,一经发现立刻封号。是时候展现真正的技术了!
其他相关推荐
VerilogHDL设计一个四位简单计数器

使用VerilogHDL设计一个四位简单计数器,要求PS2键盘输入,四位数码管显示运算结果,且可以下载在BASYS2板子上验证。。。有案例可以参考一下吗

用verilog写出来的计数器,编译成功,但是为什么在仿真时输出有7ns延时?

![图片说明](https://img-ask.csdn.net/upload/201907/09/1562649563_994806.png) 计数器代码 ``` ``` ![图片说明](https://img-ask.csdn.net/upload/201907/09/1562649621_805592.png) testbench ![图片说明](https://img-ask.csdn.net/upload/201907/09/1562649681_983988.png) 仿真时可以看到,dout变为0并不是在rst的第一个下降沿,后面每次dout计数也不是在clk上升沿,而是有一个7ns的延时 ![图片说明](https://img-ask.csdn.net/upload/201907/09/1562649796_648098.png) 求大佬帮忙看看问题所在

基于FOGA的4位七段数码管动态显示

用VHDL语言在Basys2开发板的4位七段数码管上显示2020

verilog basys3 计数器设计

想做一个计数器, 当控制端mode为0时, 计数器由1至12递增, 当控制端mode为1时, 计数器由12至1递减, 同时将数字用basys3板上的数码管显示(利用扫描) 可是在basys3板上, 数码管运行停滞在03 代码如下 ``` `timescale 1ns / 1ps ////////////////////////////////////////////////////////////////////////////////// // Company: // Engineer: // // Create Date: 2017/11/28 08:42:53 // Design Name: // Module Name: dis // Project Name: // Target Devices: // Tool Versions: // Description: // // Dependencies: // // Revision: // Revision 0.01 - File Created // Additional Comments: // ////////////////////////////////////////////////////////////////////////////////// module dis( input clk, input mode, output reg[3:0] data, output reg[10:0] seg ); reg [4:0] count = 1; reg[20:0] number = 0; reg[20:0] number2 = 0; reg[2:0] sig = 0; reg[10:0] temp1; reg[10:0] temp2; always@(posedge clk) begin if (count == 1) begin data = 4'b0001; temp1= 11'b11101001111; temp2 = 11'b11010000001; end if (count == 2) begin data = 4'b0010; temp1 = 11'b11100010010; temp2 = 11'b11010000001; end if (count == 3) begin data = 4'b0011; temp1 = 11'b11100000110; temp2 = 11'b11010000001; end if (count == 4) begin data = 4'b0100; temp1= 11'b11101001100; temp2 = 11'b11010000001; end if (count == 5) begin data = 4'b0101; temp1 = 11'b11100100100; temp2 = 11'b11010000001; end if (count == 6) begin data = 4'b0110; temp1 = 11'b11100100000; temp2= 11'b11010000001; end if (count == 7) begin data = 4'b0111; temp1= 11'b11100001111; temp2 = 11'b11010000001; end if (count == 8) begin data = 4'b1000; temp1= 11'b11100000000; temp2= 11'b11010000001; end if (count == 9) begin data = 4'b1001; temp1= 11'b11100000100; temp2 = 11'b11010000001; end if (count == 10) begin data = 4'b1010; temp1 = 11'b11100000001; temp2 = 11'b11011001111; end if (count == 11) begin data = 4'b1011; temp1 = 11'b11101001111; temp2 = 11'b11011001111; end if (count == 12) begin data = 4'b1100; temp1= 11'b11100010010; temp2 = 11'b11011001111; end end always@(posedge clk) begin number = number + 1; number2 = number2 + 1; if (number2 == 100000) begin seg = temp1; end if (number2 == 200000) begin seg = temp2; number2 = 0; end if (number == 10000000) begin number = 0; count = count + 1; end if (mode == 0) begin count = (count ) % 12 + 1; end if (mode == 1) begin if (count == 1) count = 12; else count = count - 1; end end endmodule ```

Verilog三六九分频计数器拓展

3分频计数器:每当输入信号保持三个周期的高电平时在输出端输出一个周期高电平信号,拓展:六个周期,九个周期 求大致思路以及Verilog代码

急:基于FPGA的一位十进制计算器的verilog代码修改

下面是我下载的代码,采用FPGA的4*4键盘输入 。 我的板子是24M时钟,所以输入clk应该是24M吗?但是我仿真的时候col输出没有达到扫描的效果,不知道为什么?而且我想共阳极用四位数码管动态显示或者两位静态数码管显示,应该怎么改呢?大一生刚接触verilog,不是太懂,而且急用,望指教!谢谢! module jisuanqi(clk, reset,row, col, seg_com, seg_data); input clk; input reset; input [3:0] row; output [3:0] col; output [7:0] seg_data; output [7:0] seg_com; reg [7:0]outdata; reg [7:0]datain[7:0]; reg [7:0]seg_com; reg [7:0]seg_data; reg [7:0]bcd_led; reg [31:0] count1; reg CLK_DIV; reg [31:0]DCLK_DIV; reg [7:0]key_temp; reg [3:0] col; reg [3:0] data; //按键值编码 reg [5:0] count;//delay_20ms reg [2:0] state; // reg key_flag; // reg clk_500khz; //500KH reg [3:0] col_reg; // reg [3:0] row_reg; // reg [7:0] buff,temp,mid; reg [3:0] num1,num2; reg [3:0] res; reg [3:0] op,buff_reg; reg [3:0] btemp; reg flag_neg,eoc; parameter add=4'b1010,sub=4'b1011,mult=4'b1100,div=4'b1101; integer i; always @(posedge clk or negedge reset) if(!reset) begin clk_500khz<=0; count<=0; end else begin if(count>=50) begin clk_500khz<=~clk_500khz;count<=0;end else count<=count+1; end always @(posedge clk_500khz or negedge reset) if(!reset) begin col<=4'b0000;state<=0;end else begin case (state) 0: begin col[3:0]<=4'b0000; key_flag<=1'b0; if(row[3:0]!=4'b1111) begin state<=1;col[3:0]<=4'b1110;end // else state<=0; end 1: begin if(row[3:0]!=4'b1111) begin state<=5;end else begin state<=2;col[3:0]<=4'b1101;end end 2: begin if(row[3:0]!=4'b1111) begin state<=5;end // else begin state<=3;col[3:0]<=4'b1011;end // end 3: begin if(row[3:0]!=4'b1111) begin state<=5;end // else begin state<=4;col[3:0]<=4'b0111;end // end 4: begin if(row[3:0]!=4'b1111) begin state<=5;end // else state<=0; end 5: begin if(row[3:0]!=4'b1111) begin col_reg<=col; // row_reg<=row; // state<=5; key_flag<=1'b1; // end else begin state<=0;end end endcase end always @(clk_500khz or col_reg or row_reg) begin if(key_flag == 1'b1) begin case ({row_reg,col_reg}) 8'b1110_1110:data<=4'b0000;//0 8'b1110_1101:data<=4'b0001;//1 8'b1110_1011:data<=4'b0010;//2 8'b1110_0111:data<=4'b0011;//3 8'b1101_1110:data<=4'b0100;//4 8'b1101_1101:data<=4'b0101;//5 8'b1101_1011:data<=4'b0110;//6 8'b1101_0111:data<=4'b0111;//7 8'b1011_1110:data<=4'b1000;//8 8'b1011_1101:data<=4'b1001;//9 8'b1011_1011:data<=4'b1010;//10 '+' 8'b1011_0111:data<=4'b1011;//11 '-' 8'b0111_1110:data<=4'b1100;//12 '*' 8'b0111_1101:data<=4'b1101;//13 '/' 8'b0111_1011:data<=4'b1110;//14 '=' 8'b0111_0111:data<=4'b1111;//15fuwei endcase end end //caculator part always@(posedge clk) begin if(data == 4'b1111) begin buff=0;op=0;eoc=0;num1=0;num2=0;temp=0;mid=0;end else begin if(data!=4'b1110) begin if((data>=4'b0000)&&(data<=4'b1001)) begin buff={4'b0000,data};end else if((data>=4'b1010)&&(data<=4'b1110)) begin op=data;num1=buff[3:0];end end else begin if(eoc==0) begin num2=buff[3:0]; case(op) add: begin buff=num1+num2; /*if(buff>8'b00001001) begin mid=buff; temp=8'b00000000; for(i=1;i<=7;i=i+1) begin {temp,mid}={temp[6:0],mid,1'b0}; if(temp[3:0]>4'b0100) begin temp[3:0]=temp[3:0]+4'b0011;end if(temp[7:4]>4'b0100) begin temp[7:4]=temp[7:4]+4'b0011;end {buff_reg,res}={temp[6:0],buff[0]}; end buff={buff_reg,res}; end*/ eoc=1; end //add end sub: begin /*if(num1>num2) begin buff_reg=num1+((~num2)+4'b0001); buff={4'b0000,buff_reg}; flag_neg=1'b0; end else begin buff_reg=num2+((~num1)+4'b0001); buff={4'b0000,buff_reg}; flag_neg=1'b1; end if(flag_neg==1) buff[7:4]=4'b1111;*/ buff=num1-num2; flag_neg=1'b0; if(buff>200) begin buff=256-buff; //buff[7:4]=4'b1111; flag_neg=1'b1; end eoc=1; end mult: begin buff=num1*num2; eoc=1; end div: begin if(num2==4'b0000) buff=0; else begin buff_reg=num1; res=0; for(i=0;i<9;i=i+1) begin if(buff_reg>=num2) begin res=res+1; buff_reg=buff_reg-num2; end else buff={buff_reg,res}; end eoc=1; end end endcase end end end end parameter CLK_FREQ = 'D50_000_000;//50MHZ parameter DCLK_FREQ = 'D10;//AD_CLK 10/2HZ always @(posedge clk) if(DCLK_DIV < (CLK_FREQ / DCLK_FREQ)) // CLK_FREQ/DCLK_FREQ=5_000_000 DCLK_DIV <= DCLK_DIV+1'b1; // 10Hz else begin DCLK_DIV <= 0; CLK_DIV <= ~CLK_DIV; //5Hz end //display part always @(negedge reset or negedge CLK_DIV ) begin key_temp <= buff; if(!reset) begin datain[0]<=8'b00000000; datain[1]<=8'b00000000; datain[2]<=8'b00000000; datain[3]<=8'b00000000; datain[4]<=8'b00000000; datain[5]<=8'b00000000; datain[6]<=8'b00000000; datain[7]<=8'b00000000; end else begin datain[0]<=key_temp%10; datain[1]<=key_temp/10%10; datain[2]<=key_temp/100%10; datain[3]<=key_temp/1000%10; end end always @(posedge clk) begin count1=count1+1; //32bit end always @(count1[14:12]) //scan LED *8, 50M/2^12=12k begin case(count1[14:12]) 3'b000: begin bcd_led = datain[0]; seg_com = 8'b00000001; end 3'b001: begin bcd_led=datain[1]; seg_com=8'b00000010; end 3'b010: begin bcd_led=datain[2]; seg_com=8'b00000100; end 3'b011: begin bcd_led=datain[3]; seg_com=8'b00001000; end 3'b100: begin bcd_led=datain[4]; seg_com=8'b00010000; end 3'b101: begin bcd_led=datain[5]; seg_com=8'b00100000; end 3'b110: begin bcd_led=datain[6]; seg_com=8'b01000000; end 3'b111: begin bcd_led=datain[7]; seg_com=8'b10000000; end endcase end always @(seg_com or bcd_led) //write code to LED begin case(bcd_led[3:0]) //display 0,1,2,.....9 4'h0:seg_data=8'hc0; //hgfedcba = 1100_0000 4'h1:seg_data=8'hf9; //hgfedcba = 1111_1001 4'h2:seg_data=8'ha4; 4'h3:seg_data=8'hb0; 4'h4:seg_data=8'h99; 4'h5:seg_data=8'h92; 4'h6:seg_data=8'h82; 4'h7:seg_data=8'hf8; 4'h8:seg_data=8'h80; 4'h9:seg_data=8'h90; 4'ha:seg_data=8'h88; 4'hb:seg_data=8'h83; 4'hc:seg_data=8'hc6; 4'hd:seg_data=8'ha1; 4'he:seg_data=8'h86; 4'hf:seg_data=8'h8e; endcase end endmodule

基于ego1开发板实现通过转动开发板电位器,利用数码管实时显示电位器电压?

1.基于ego1开发板实现:![图片说明](https://img-ask.csdn.net/upload/201904/09/1554816339_443620.png) 通过转动开发板电位器R改变电位器输出电压值(0-3.3V),利用DAC将电位器输出电压采样,而后利用数码管实时显示电位器电压? 2.利用vivado软件,基于Verilog hdl语言 3.电压调整步进值可为0.3v以上

verilog语言实现十进制加减计数器

verilog语言实现十进制加减计数器,进行仿真,代码要有注释

ise verilog 制作数字时钟,数码管引脚问题 signal is connected to multiple drivers

源代码以及管教设计如下 module clock(clk,clk_div,set_mod,set_option,time_add,option_1,qout, secL_1,secH_1,minL_1,minH_1,hourL_1,hourH_1,secL_2,secH_2,minL_2,minH_2,hourL_2,hourH_2, secL,secH,minL,minH,hourL,hourH, data,sm_wei,sm_qout ); input time_add; input set_mod; input set_option; input clk; input [15:0] data; output [3:0] sm_wei; output [6:0] sm_qout; output [3:0]secL_2,secH_2,minL_2,minH_2,hourL_2,hourH_2; output [3:0]secL_1,secH_1,minL_1,minH_1,hourL_1,hourH_1; output [3:0]secL,secH,minL,minH,hourL,hourH; output clk_div; output [1:0]option_1; output [6:0]qout; reg [1:0]option_1; reg [3:0]secL_1,secH_1,minL_1,minH_1,hourL_1,hourH_1; reg [3:0]secL_2,secH_2,minL_2,minH_2,hourL_2,hourH_2; reg [3:0]secL,secH,minL,minH,hourL,hourH; reg [6:0]qout,sm_qout; //分频--------------------------------------------------------------- parameter m=49999999; integer div_cnt=0; reg clk_div; always@(posedge clk) begin if(div_cnt==m) begin clk_div<=1'b1; div_cnt<=0; end else begin clk_div<=1'b0; div_cnt<=div_cnt+1; end end //计数------------------------------------------------------------- always@(posedge clk_div) begin if(set_mod==1) begin //清零 if(hourH_1==4'b0010 && hourL_1==4'b0011 && minH_1==4'b0101 && minL_1==4'b1001 && secH_1==4'b0101 && secL_1==4'b1001) begin secL_1<=4'b0000; secH_1<=4'b0000; minL_1<=4'b0000; minH_1<=4'b0000; hourL_1<=4'b0000; hourH_1<=4'b0000; end else //计数 if(secL_1==9) begin secL_1<=4'b0000; if(secH_1==5) begin secH_1<=4'b0000; if(minL_1==9) begin minL_1<=4'b0000; if(minH_1==5) begin minH_1<=4'b0000; if(hourL_1==9) begin hourL_1<=4'b0000; hourH_1<=hourH_1+1; end else hourL_1<=hourL_1+1; end else minH_1<=minH_1+1; end else minL_1<=minL_1+1; end else secH_1<=secH_1+1; end else secL_1<=secL_1+1; end else if(set_mod==0) begin //调时结果 secL_1<=secL_2; secH_1<=secH_2; minL_1<=minL_2; minH_1<=minH_2; hourL_1<=hourL_2; hourH_1<=hourH_2; end end //设置 always@(posedge set_option) begin if(option_1==2) option_1<=0; else option_1<=option_1+1; end //调时 always@(posedge time_add) begin if(set_mod==0) begin //清零 if(hourH_2==4'b0010 && hourL_2==4'b0011 && minH_2==4'b0101 && minL_2==4'b1001 && secH_2==4'b0101 && secL_2==4'b1001) begin secL_2<=4'b0000; secH_2<=4'b0000; minL_2<=4'b0000; minH_2<=4'b0000; hourL_2<=4'b0000; hourH_2<=4'b0000; end else //计数 //调分 if(option_1==0) begin if(minL_2==9) begin minL_2<=4'b0000; if(minH_2==5) minH_2<=4'b0000; else minH_2<=minH_2+1; end else minL_2<=minL_2+1; end //调时 if(option_1==1) begin if(hourL_2==9) begin hourL_2<=4'b0000; hourH_2<=hourH_2+1; end else hourL_2<=hourL_2+1; end end end //选择---------------------------------------------------------------- always@(secL_1 or secH_1 or minL_1 or minH_1 or hourL_1 or hourH_1 or secL_2 or secH_2 or minL_2 or minH_2 or hourL_2 or hourH_2) begin //计数 if(set_mod==1) begin secL<=secL_1; secH<=secH_1; minL<=minL_1; minH<=minH_1; hourL<=hourL_1; hourH<=hourH_1; end //调时 else if(set_mod==0 ) begin secL<=secL_2; secH<=secH_2; minL<=minL_2; minH<=minH_2; hourL<=hourL_2; hourH<=hourH_2; end end //fenpin integer clk_cnt; reg clk_400Hz; always @(posedge clk) if(clk_cnt==32'd100000) begin clk_cnt <= 1'b0; clk_400Hz <= ~clk_400Hz;end else clk_cnt <= clk_cnt + 1'b1; //位控制 reg [3:0]wei_ctrl=4'b1110; always @(posedge clk_400Hz) wei_ctrl <= {wei_ctrl[2:0],wei_ctrl[3]}; //段控制 reg [3:0]qout_ctrl; always @(wei_ctrl) case(wei_ctrl) 4'b1110:wei_ctrl=minL; 4'b1101:wei_ctrl=minH; 4'b1011:wei_ctrl=hourL; 4'b0111:wei_ctrl=hourH; endcase always@(minL) begin case(minL) 4'b0000:qout<=7'b1000000; 4'b0001:qout<=7'b1111001; 4'b0010:qout<=7'b0100100; 4'b0011:qout<=7'b0110000; 4'b0100:qout<=7'b0011001; 4'b0101:qout<=7'b0010010; 4'b0110:qout<=7'b0000010; 4'b0111:qout<=7'b1111000; 4'b1000:qout<=7'b0000000; 4'b1001:qout<=7'b0010000; default:qout<=7'b1111111; endcase end always@(minH) begin case(minH) 4'b0000:qout<=7'b1000000; 4'b0001:qout<=7'b1111001; 4'b0010:qout<=7'b0100100; 4'b0011:qout<=7'b0110000; 4'b0100:qout<=7'b0011001; 4'b0101:qout<=7'b0010010; 4'b0110:qout<=7'b0000010; 4'b0111:qout<=7'b1111000; 4'b1000:qout<=7'b0000000; 4'b1001:qout<=7'b0010000; default:qout<=7'b1111111; endcase end always@(hourL) begin case(hourL) 4'b0000:qout<=7'b1000000; 4'b0001:qout<=7'b1111001; 4'b0010:qout<=7'b0100100; 4'b0011:qout<=7'b0110000; 4'b0100:qout<=7'b0011001; 4'b0101:qout<=7'b0010010; 4'b0110:qout<=7'b0000010; 4'b0111:qout<=7'b1111000; 4'b1000:qout<=7'b0000000; 4'b1001:qout<=7'b0010000; default:qout<=7'b1111111; endcase end always@(hourH) begin case(hourH) 4'b0000:qout<=7'b1000000; 4'b0001:qout<=7'b1111001; 4'b0010:qout<=7'b0100100; 4'b0011:qout<=7'b0110000; 4'b0100:qout<=7'b0011001; 4'b0101:qout<=7'b0010010; 4'b0110:qout<=7'b0000010; 4'b0111:qout<=7'b1111000; 4'b1000:qout<=7'b0000000; 4'b1001:qout<=7'b0010000; default:qout<=7'b1111111; endcase end endmodule NET "set_mod" LOC = N13 ; NET "set_option" LOC = N3 ; NET "time_add" LOC = E2 ; NET "clk" LOC = B8 ; NET "minL" LOC = K14 ; NET "minH" LOC = M13 ; NET "hourL" LOC = J12 ; NET "hourH" LOC = F12 ; NET "qout[6]" LOC = L14 ; NET "qout[5]" LOC = H12 ; NET "qout[4]" LOC = N14 ; NET "qout[3]" LOC = N11 ; NET "qout[2]" LOC = P12 ; NET "qout[1]" LOC = L13 ; NET "qout[0]" LOC = M12 ;

关于Verilog一个入门级的设计

要求:1.实现由DIP开关插入BCD码,经译码后将数字显示在最右面一位LED数码管上(非法BCD显示0) 2.实现上述功能,但能“稳定”的显示在四个数码管上,以扫描方式显示(时钟) 3.实现秒脉冲转入下60进制计数器的计数,译码显示功能(显示位置在最右侧两个数码管,十位在左,个位在右) PS:最好能画出实验框图 有追加奖赏

Verilog+niosⅡ 如何实现数字电子钟功能?

**1.**使用QuartusⅡ13.1,芯片是Cydone Ⅲ EP3C16Q240C8。 **2.**要求:从23-59-59开始显示; 时间可以通过按键更改; 实现时间的暂停、启动、停止功能; 实现闹钟的设置; 蜂鸣器响5s; 响的过程可以通过按键停止蜂鸣。 **3.**niosⅡ部分要实现CPU和电子钟定时功能; 用verilog HDL实现数码管的显示驱动和按键操作。

数字逻辑基础与verilog设计(加 斯蒂芬布朗)第三版习题答案(触发器,寄存器和计数器)

5.1![图片说明](https://img-ask.csdn.net/upload/201905/11/1557568135_268443.png) ![图片说明](https://img-ask.csdn.net/upload/201905/11/1557568187_408078.png) 图1是电路,图2是clock与D的波形,请给出Qa,Qb,Qc的波形,并且要给出相应的verilog代码(源代码和仿真代码都要求)还要求有时序仿真截图

有关状态机的Verilog代码

我的状态机代码和test代码分别如下: module transformation (a,b,s,clk,S,C,X); input a,b,s,clk; output S,C,X; reg S,C,X; always @ (posedge clk) case(s) 0:if(a==1&b==1)begin S<=1; C<=0; end else if(a==0&b==0)begin S<=5; C<=1; end else begin S<=s; X<=1; end 1:if(a==1&b==0)begin S<=4; C<=1; end else if(a==0&b==1)begin S<=3; C<=0; end else begin S<=s; X<=1; end 2:if(a==0&b==0) begin S<=1; C<=1; end else if(a==1&b==0)begin S<=5; C<=0; end else begin S<=s; X<=1; end 3:if(a==0&b==0) begin S<=2; C<=0; end else if(a==1&b==0) begin S<=4; C<=1; end else begin S<=s; X<=1; end 4:if(a==1&b==0) begin S<=3; C<=0; end else if(a==0&b==1) begin S<=5; C<=1; end else begin S<=s; X<=1; end 5:if(a==0&b==0)begin S<=5; C<=0; end else if(a==1&b==0)begin S<=0; C<=1; end else begin S<=s; X<=1; end endcase endmodule 和 module test(); reg a,b,C,X,clk; reg [0:2] s,S; initial begin clk=0; a=0; b=0; s=0; S=6; X=0; end always #10 a=~a; always #5 b=~b; always #5 clk=~clk; always @ (posedge clk) begin X<=0; if(S==6) ; else begin s<=S; end transformationT1( .a(a), .b(b), .s(s), .clk(clk), .S(S), .C(C), .X(X) ); end endmodule 仿真后发现全部都是高阻,这是为什么啊?要怎么改呢?

modelsim仿真Verilog,调用monitor,没有显示是什么问题?

1.写一个Verilog八位2选一,使用modelsim平台,调用monitor查看仿真结果 但是什么都不显示,编译也没有问题 2.选择器文件如下: module mux (out, sel, b, a); parameter size = 8; output [size-1:0] out; input [size-1:0] b, a; input sel; assign out = (!sel) ? a : (sel) ? b : {size{1'bx}} ; endmodule 3.测试文件如下: reg [`width:1] b,a; wire [`width:1] out; reg sel; // Instantiate the mux. Named mapping allows the designer to have freedom // with the order of port declarations. #8 overrides the parameter (NOT // A DELAY), and gives the designer flexibility naming the parameter. mux #(`width) m1 (.out(out), .sel(sel), .b(b), .a(a)); initial begin // Display results to the screen, and store them in an SHM database $monitor($time,,"sel=%b a=%b b=%b out=%b", sel, a, b, out); $dumpvars(2,mux_test); // Provide stimulus for the design sel=0; b={`width{1'b0}}; a={`width{1'b1}}; #5 sel=0; b={`width{1'b1}}; a={`width{1'b0}}; #5 sel=1; b={`width{1'b0}}; a={`width{1'b1}}; #5 sel=1; b={`width{1'b1}}; a={`width{1'b0}}; #5 $finish; end endmodule 感谢知道的告诉一下,xie'x

Verilog程序编程该怎么做~~~

用Verilog控制数码管0-9循环变化该怎么编程![图片说明](http://forum.csdn.net/PointForum/ui/scripts/csdn/Plugin/001/face/9.gif)![图片说明](http://forum.csdn.net/PointForum/ui/scripts/csdn/Plugin/003/onion/3.gif)![图片说明](http://forum.csdn.net/PointForum/ui/scripts/csdn/Plugin/003/onion/3.gif)![图片说明](http://forum.csdn.net/PointForum/ui/scripts/csdn/Plugin/003/onion/3.gif)![图片说明](http://forum.csdn.net/PointForum/ui/scripts/csdn/Plugin/003/onion/3.gif)

verilog ask调制解调testbench

请高手帮忙写下ask调制解调的testbench。 //基于verilog HDL描述语言,对基带信号进行ASK振幅调制 module ASK_modulator(clk,start,x,y); input clk; //系统时钟 input start; //开始调制信号 input x; //基带信号 output y; //调制信号 reg [1:0] q; //分频计数器 reg f; //载波信号 always @(posedge clk) begin if(start == 0) q <= 0; else if(q <= 1) begin f <= 1; q <= q + 1; end else if(q == 3) begin f <= 0; q <= 0; end else begin f <= 0; q <= q + 1; end end assign y = x && f; //对基带信号进行调制 endmodule ----------------------------------------------------------------------------- //基于verilog HDL描述语言,对ASK调制信号进行解调 module ASK_demodulator(clk,start,x,y); input clk; //系统时钟 input start; //同步信号 input x; //调制信号 output y; //基带信号 reg y; reg xx; //寄存x信号 reg [3:0] q; //计数器 reg [2:0] m; //计xx的脉冲数 always @(posedge clk) begin xx <= x; //clk上升沿时,把x信号赋给中间信号xx if(!start) q <= 0; else if(q == 11) //if语句完成q的循环计数 q <= 0; else q <= q + 1; end always @(posedge clk) //此进程完成ASK解调 begin if(q == 11) //m计数器清零 m <= 0; else if(q == 10) begin if(m < 3) //if语句通过对m大小,来判决y输出的电平 y <= 0; else y <= 1; end else if(xx == 1) m <= m + 1; end endmodule

Verilog改错 testbench

testbench有几个问题比较雷同 但不知道为什么 都显示最后括号里的内容错了 ``` `timescale 1ns/1ps module count_test; reg clk; wire a,b,c,d,e,f,g; wire[1:0] outa; wire qout; wire LAMP; reg reset,load,cin,data,ud; count count (clk,a,b,c,d,e,f,g,qout,reset,load,cin,data,ud); initial begin clk=1'b0; reset=1'b1; cin=1'b0; data=1'b0; ud=1'b1; load=1'b1; #10 reset=1'b0; load=1'b0; always #10 clk=~clk; count( .clk(clk), .load(load), .reset(reset), .data(data), .cin(cin), .ud(ud), ); end endmodule ``` ** Error: C:/modeltech_10.1a/examples/test.v(21): near "always": syntax error, unexpected always ** Error: C:/modeltech_10.1a/examples/test.v(25): Named argument not allowed in verilog. ** Error: C:/modeltech_10.1a/examples/test.v(26): Named argument not allowed in verilog. ** Error: C:/modeltech_10.1a/examples/test.v(27): Named argument not allowed in verilog. ** Error: C:/modeltech_10.1a/examples/test.v(28): Named argument not allowed in verilog. ** Error: C:/modeltech_10.1a/examples/test.v(29): Named argument not allowed in verilog. ** Error: C:/modeltech_10.1a/examples/test.v(30): Named argument not allowed in verilog. ** Error: C:/modeltech_10.1a/examples/test.v(31): Empty argument not allowed in verilog.

计算机组成原理中总线判优方法中计数器查询方式

计算机组成原理中总线判优方法中计数器查询方式,大致用log2N根线是怎么算出来的

数码管亮度控制器的设计

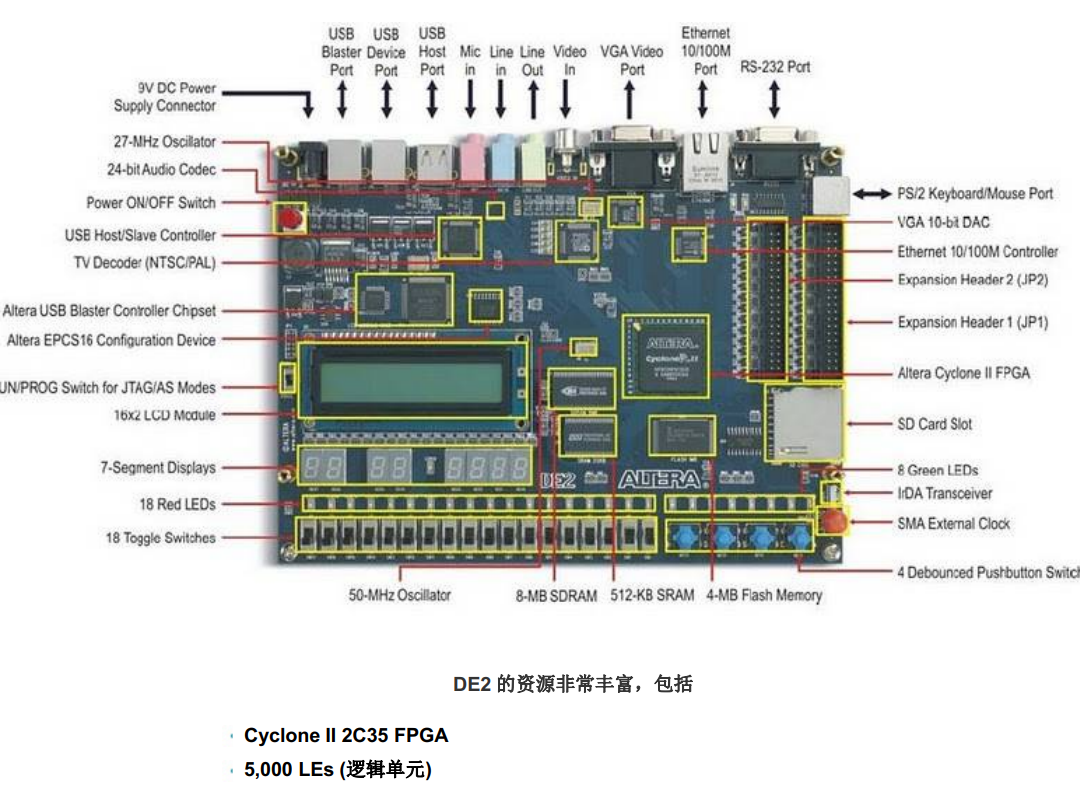

设计一个数码管亮度控制器,能够根据外部的拨码开关来控制数码管的亮 暗程度。 用quartus7.2 Verilog HDL![图片说明](https://img-ask.csdn.net/upload/201907/02/1562056658_620229.png)
