关于simulink中repeating sequence问题

Question

问题1⃣️repeating sequence波形失真

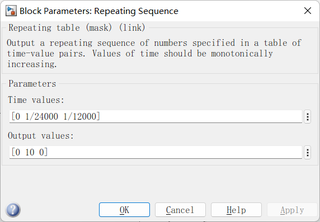

想要使用repeating sequence输出三角波，频率为12e3，但是输出波形失真

这是configuration的设置界面，步长设置过很小，但还是失真

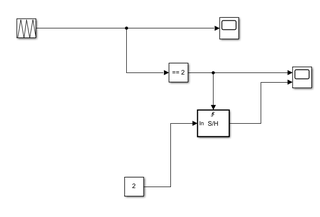

问题2⃣️使用compare to constant不能出现阶跃

Answer 1

1.失真是因为设置的步长是无限循环小数。但步长需要设置为周期的整数倍分之一，否则也会失真。所以频率为12e3的三角波无论怎么设置都会失真的。
2.因为你选择的是==2，也就是只有等于2的时候才会输出1，但你的三角波是离散的，所以可能正好没有2，可以使用to workspace模块，查看三角波具体数据。
