看一个晶振的说明书，有一些疑问

Question

前面的参数能看懂，后面两个LVCOMOS开始看不懂，10%-90%Vdd什么意思？

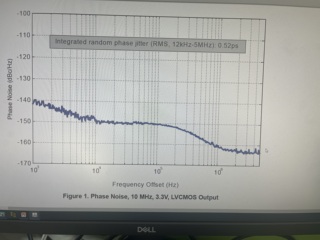

这个频谱也看不懂，

这两个也看不懂，也有10%-90%

Answer 1

第一问："10%-90% Vdd"意思是输出电压的变化范围从Vdd的10%到90%。LVCMOS输出特性描述的是该晶振的输出电压的最大和最小值，以及其他一些参数，例如输出电流和输入拉电阻等。
第二问：从说明书中可以看出，Integrated random phase jitter (RMS, 12kHz-5MHz)是一个评估振荡器输出信号相位稳定性的指标，其值为0.52ps。Phase Noise (dBc/Hz)是评估振荡器输出信号频谱的一个指标，其单位是dBc/Hz。据图1可以看出，当频率偏差在10MHz，电压为3.3V，输出为LVCMOS时，相位噪声的大小在-100dBc/Hz 到-170dBc/Hz之间。10%－90%Vdd指的是在10%到90%的电源电压范围内的输出特性。
第三问：上面的数据和图表是记录和描述晶振的性能特征，包括相位抖动、频谱、工作电压、时序特征等。

关于“90% Vdd, 2.5/2,8/3.3V devices”，以及“95% Vdd,1.8V devices”：这是对电源电压与晶振工作状态的限制。
关于"10%-90% Vdd"：这是一个电压限制，表示在保证晶振正常工作的前提下，允许的电源电压的范围，具体范围应该在数据手册或者说明书中有详细的解释。
关于“T_start”和“T_resume”：它们是在图 4 和图 5 中描述的，分别是从电源关闭状态到开始工作，以及从 ST 模式恢复到工作状态的时间。
