在simulink仿真中如何改同步磁阻电机的参数?(语言-matlab)

在看matlab中的实例同步磁阻电机的速度控制时,提出以上问题。在看论文会时,会给出实际的电机参数,那么这些参数在仿真中的哪里添加或者修改的?

  • 写回答

3条回答 默认 最新

  • MarkHan_ 2023-03-19 22:03
    关注

    该回答引用GPTᴼᴾᴱᴺᴬᴵ
    在Simulink中模拟同步磁阻电机时,可以使用Simscape Electrical或者Simscape Power Systems库。这些库中包含了同步磁阻电机的建模组件,包括电机参数。要修改电机参数,可以进入电机模块的参数设置界面,根据实际参数进行修改。

    具体步骤如下:

    1. 在Simulink中打开模型,在模型中找到同步磁阻电机模块。
    2. 双击电机模块进入模块参数设置界面。
    3. 在参数设置界面中,可以修改电机的各项参数,包括定子电感、转子电感、电阻、磁极数等等。
    4. 根据实际电机参数进行修改,并保存设置。

    除了在模块参数设置界面中修改电机参数,还可以在MATLAB命令窗口中使用命令行修改电机参数,具体命令如下:

    set_param('modelname/blockname','ParameterName',value)



    其中,modelname为当前模型名称,blockname为同步磁阻电机模块名称,ParameterName为要修改的参数名称,value为要设置的参数值。

    例如,要修改同步磁阻电机的电阻为0.5欧姆,可以在MATLAB命令窗口中输入以下命令:

    set_param('modelname/blockname','Rs','0.5')



    以上示例中,'Rs'为电机电阻参数名称,'0.5'为要设置的参数值。

    本回答被题主选为最佳回答 , 对您是否有帮助呢?
    评论
  • 追cium 2023-03-19 21:48
    关注

    参考GPT和自己的思路:

    要改变仿真中同步磁阻电机的参数,需要进入Simulink模型中的电机模块,然后通过修改参数值来实现。具体来说,可以按以下步骤进行操作:

    1. 打开Simulink模型,找到电机模块,双击打开电机模块的参数设置页面。
    2. 在参数设置页面中,可以找到和修改电机的各种参数,如电枢电阻、电感、惯性等等。
    3. 根据具体需要修改电机的参数值,并保存修改后的电机模块设置。
    4. 重新运行仿真,在仿真结果中查看修改后的电机参数对仿真结果的影响。

    需要注意的是,在修改电机参数时,应该对应实际的电机参数进行设置,以保证仿真结果的准确性。同时,也要根据需要进行实验设计和分析,以确定最优的电机参数设置。

    评论
  • CSDN-Ada助手 CSDN-AI 官方账号 2023-03-21 02:26
    关注
    不知道你这个问题是否已经解决, 如果还没有解决的话:
    • 建议你看下这篇博客👉 :matlab simulink报错笔记整理
    • 除此之外, 这篇博客: MATLAB | Simulink仿真时间与实际时间同步的设置中的 2. Simulink实时仿真设置 部分也许能够解决你的问题, 你可以仔细阅读以下内容或者直接跳转源博客中阅读:

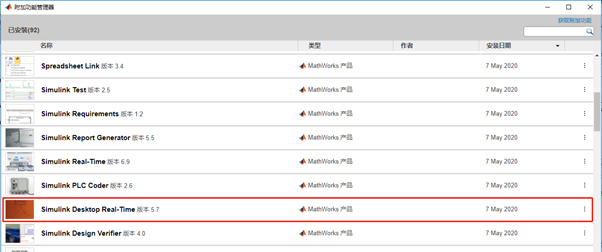

      第一步:确认MATLAB已经安装了Simulink Desktop Real-Time模块。在MATLAB界面中打开“附加功能管理器”,如果能够找到Simulink Desktop Real-Time模块即可,否则需要在“获取附加功能”中进行安装。

      附件功能管理器

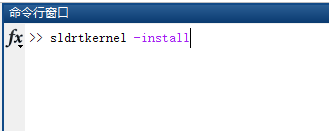

       第二步:安装Real-Time Kernel。在MATLAB命令窗口输入如下命令:

      sldrtkernel -install

      按照提示进行确认(按键盘y),安装完成后需要重新启动MATLAB。

      命令行窗口

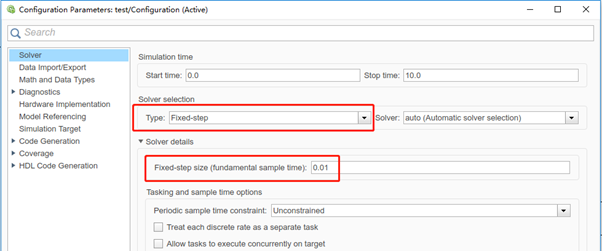

      第三步:配置Simulink。在Simulink中点击菜单栏的小齿轮图标,进入配置界面,将Type设置为定步长Fixed-step,仿真步长时间设置为0.01秒,也可根据自己的需求设置仿真步长。

      配置Simulink

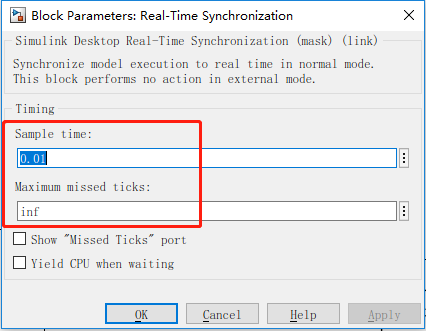

       第四步:Simulink模型中加入Real-Time Synchronization模块。Real-Time Synchronization模块可在库浏览器中搜索找到,双击打开Real-Time Synchronization模块,按照下图进行设置,保证采样时间的设置与仿真步长一样。

      Real-Time Synchronization模块设置

       以上四步完成后,运行仿真即可发现仿真过程与现实时间是同步的,但是如果模型太复杂计算量太大,实时性会受到影响,此时可以通过增大仿真步长来改善效果。


    如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^
    评论
查看更多回答(2条)
