AT89C51单片机的l298OUT1 OUT2引脚没有输出电压为什么?
1条回答 默认 最新
关注 不知道你这个问题是否已经解决, 如果还没有解决的话:- 这篇博客: 树莓派小车#1 - 硬件采购和简单运动控制系统中的 2. L298N驱动模块 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:
https://zhuanlan.zhihu.com/p/346930154

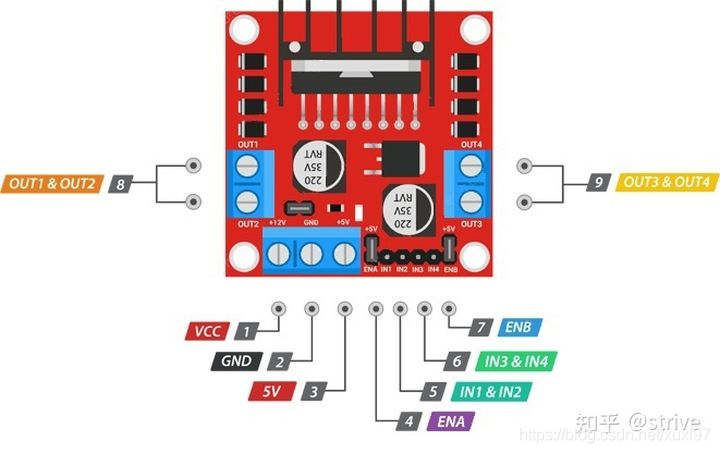

这个知乎专栏描述的很详细:总之,输入的电源正极的端口是VCC,5V端口如果VCC和GND上面的跳帽没有拔掉是用来输出5V电压的,但是很不稳定;如果跳帽拔掉了,5V端口需要额外的外部电路供电,作为L298N内部逻辑电路的输入。
(PS: 跳帽就是一个黑色的小盖子,其实就是一小段导线啦,短接两个引脚。)OUT1 & OUT2是由IN1 & IN2的逻辑输入判断供电的(这里的供电额由ENA决定。ENA是PWM引脚,如果PWM占空比是100%,供电额就是VCC。)例如:如果IN1是高电平,IN2是低电平,ENA是高电平占空比100%,那么OUT1输出VCC电压,OUT2输出0V电压。
注1:逻辑输入端 0 - 1.5V视为低电平,1.5V及以上视为高电平。(一般不用管。。)
注2:千万千万记住,GND一定要和逻辑输入电路(比如说单片机)共地,这样L298N才能判断输入的是高电平还是低电平。
如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^本回答被题主选为最佳回答 , 对您是否有帮助呢?解决 无用评论 打赏 举报- 这篇博客: 树莓派小车#1 - 硬件采购和简单运动控制系统中的 2. L298N驱动模块 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:
