SIMetrix如何测试波特图

Question

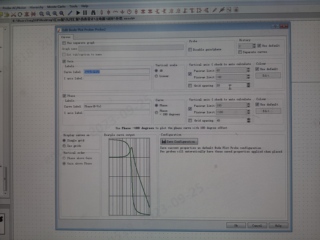

我按照图片做了仿真， 单管反激 ，但是运行的时候只有电压电流图，波特图需要在哪里显示呢？求各位解答！

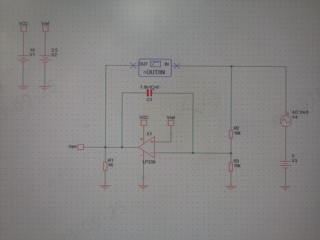

大家好，这是系统的测试仪，参数我没有更改。

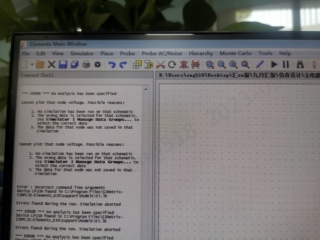

我出现的问题是，没有指定任何分析。

求各位解答🥺🥺

Answer 1

引自免费小程序-皆我百晓生，希望对题主有所帮助，如有帮助，还请采纳。

---

在SIMetrix中测试波特图，可以通过以下步骤进行：

1. 打开SIMetrix软件，并加载你的电路设计。

2. 在电路设计中选择你想要测试波特图的元件或网络。

3. 在菜单栏中选择"Analysis"（分析）选项，然后选择"AC Analysis"（交流分析）。

4. 在弹出的对话框中，设置你想要测试的频率范围和步长。

5. 点击"Run"（运行）按钮，SIMetrix将会进行交流分析，并生成波特图。

6. 波特图将会显示在SIMetrix的主界面中，你可以选择查看不同的参数（如增益、相位等）。

如果你在仿真过程中只看到了电压和电流图，而没有看到波特图，可能是因为你没有正确设置交流分析或者没有正确选择要测试的元件或网络。请确保你按照上述步骤正确设置和运行交流分析，以生成波特图。如果问题仍然存在，你可以参考SIMetrix的官方文档或寻求SIMetrix的技术支持。
