如何用RAM指令集完成两个无符号字符加减乘除在存入地址位置

Question

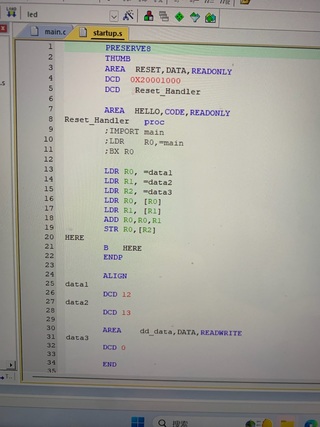

实验三截图：
刚学这个，不会做作业，求正确答案并表明一下注释方便了解谢谢各位了！！

Answer 1

引自免费微信小程序-皆我百晓生，希望对题主有所帮助，如有帮助，还望采纳。

---

• 以下是第1题的解答。下面还有第2题的解答，但由于第二题你所给的信息不足，该解答仅作参考，你可以补充更多信息以获得更准确的解答

---

首先，我们需要将ARM指令转化为对应的二进制指令来执行这些操作。下面是对应的ARM指令以及其对应的二进制指令：

(1) 求和：

LDR r0, =0x1234
LDR r1, =0x5678
ADD r2, r0, r1
STR r2, [0x20002000]

(2) 求差：

LDR r0, =0x1234
LDR r1, =0x5678
SUB r2, r0, r1
STR r2, [0x20002004]

(3) 求积：

LDR r0, =0x1234
LDR r1, =0x5678
MUL r2, r0, r1
STR r2, [0x20002008]

(4) 求商：

LDR r0, =0x1234
LDR r1, =0x5678
UDIV r2, r0, r1
STR r2, [0x2000200c]

(5) 逻辑左移：

LDR r0, =0x1234
LSL r0, r0, #2
STR r0, [0x20002010]

(6) 逻辑右移：

LDR r0, =0x1234
LSR r0, r0, #2
STR r0, [0x20002014]

(7) 算数右移：

LDR r0, =0x1234
ASR r0, r0, #2
STR r0, [0x20002018]

(8) 循环右移：

LDR r0, =0x1234
ROR r0, r0, #2
STR r0, [0x2000201c]

(9) 按位与：

LDR r0, =0x1234
LDR r1, =0x5678
AND r2, r0, r1
STR r2, [0x20002020]

(10) 按位或：

LDR r0, =0x1234
LDR r1, =0x5678
ORR r2, r0, r1
STR r2, [0x20002024]

(11) 按位异或：

LDR r0, =0x1234
LDR r1, =0x5678
EOR r2, r0, r1
STR r2, [0x20002028]

(12) 清除bit[5:4]位：

LDR r0, =0x1234
MOV r1, #0xCF
AND r2, r0, r1
STR r2, [0x2000202c]

(13) 设置bit[7:6]位为1：

LDR r0, =0x1234
MOV r1, #0xC0
ORR r2, r0, r1
STR r2, [0x20002030]

(14) 翻转bit[9:8]位：

LDR r0, =0x1234
MOV r1, #0x300
EOR r2, r0, r1
STR r2, [0x20002034]

请注意，这些指令是按照ARM汇编语言编写的。在实际的程序中，你可能需要将这些指令转换为对应平台的机器码，并使用特定的开发环境或汇编器来运行它们。

---

以下是第2题的解答

---

根据你提供的代码，修改计算两个数求和并保存结果的部分，更新后的代码如下：

PRESERVE8
        THUMB
        AREA  RESET,DATA,READONLY
        DCD     0X20001000
        DCD   Reset_Handler

        AREA  HELLO,CODE,READONLY
Reset_Handler    proc
        LDR R0, =data1   ; 加载data1地址到R0寄存器
        LDR R1, =data2   ; 加载data2地址到R1寄存器
        LDR R0, [R0]     ; 从data1地址读取数值到R0寄存器
        LDR R1, [R1]     ; 从data2地址读取数值到R1寄存器
        ADD R2, R0, R1   ; 将R0和R1寄存器的值相加并保存到R2寄存器
        LDR R0, =data3   ; 加载data3地址到R0寄存器
        STR R2, [R0]     ; 将R2寄存器中的结果保存到data3地址中
        B HERE

        ALIGN
data1
        DCD 30           ; 将30保存到data1地址中
data2
        DCD 50           ; 将50保存到data2地址中

        AREA    dd_data,DATA,READWRITE
data3
        DCD 0            ; 将0保存到data3地址中

        END

请将更新后的代码加载到ARM开发环境中编译、烧录到硬件上，并执行程序。然后，你可以使用调试器或者内存查看工具查看0x20000010地址空间中的内容，并截图提交给老师。请注意，在截图中能清晰看到0x20000010地址上所保存的结果。
