ad软件 pcb布线pcb规则约束编辑器where the object matpcb布线pcb规则约束编辑器where the object matchs怎么没有+15v只有no net

Question

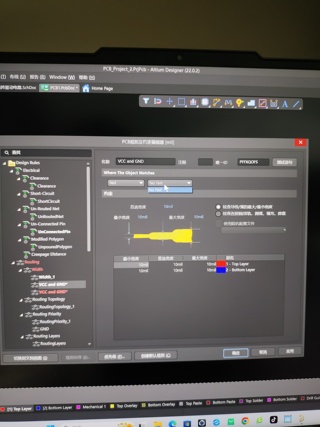

ad软件 pcb布线pcb规则约束编辑器where the object matchs怎么没有+15v只有no net

Answer 1

引自强大而免费的微信小程序：皆我百晓生。如有帮助，还望采纳。

---

根据您的描述，您可能在AD软件中使用PCB布线工具的规则约束编辑器时没有找到+15V引脚，而只看到了"no net"（无网络）选项。

可能的原因是在PCB设计中，+15V引脚可能没有正确地与电源连接。您可以进行以下步骤来解决这个问题：

1. 确保在您的电源符号库中有+15V引脚。如果没有，请添加一个符号，并确保正确地命名为+15V。
2. 在PCB布局中，将+15V引脚与电源进行连接。在PCB工具中，您可以使用电源和地面符号来连接电源引脚。
3. 在PCB布线工具中打开规则约束编辑器，并检查是否现在出现了+15V作为一个可选择的对象。如果仍然没有找到，请检查您的连接是否正确，并确保正确命名和标记+15V引脚。

如果您仍然无法找到+15V引脚，建议您查阅AD软件的用户手册或与AD软件支持团队联系，以获取更详细的帮助和指导。
