AD20 PCB板步线 这个要怎么步啊

Question

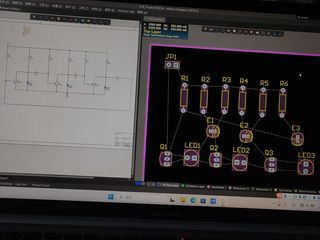

刚学PCB 不懂步线规则 元器件是可以随便乱放吗 感觉要是按照黄线步局怎么样都会交叉啊

Answer 1

引自强大而免费的微信小程序：皆我百晓生。如有帮助，还望采纳。

---

在PCB布线中，有一些基本的规则和原则可以遵循，以确保电路板的性能和可靠性。以下是一些建议和常见的布线规则：

1. 元器件布局：

   • 将元器件放在合适的位置，以尽可能缩短信号线的长度和路径。
   • 根据信号的流动方向，将输入和输出器件放在相对靠近的位置，以减少信号传输路径。
   • 在布局时考虑元器件间的热量和功耗分布，并留出足够的空间以供散热和冷却。

2. 信号线规划：

   • 尽量使用直线路径来布置信号线，避免交叉和交错布线。
   • 避免在高速信号线和高频信号线上进行90度转弯，可以使用圆角或曲线转弯。
   • 将低频和高频信号线分离布局，以减少干扰和串扰。
   • 尽量避免信号线与电源线、地线和其他信号线的平行和交叉走向。
   • 对于差分信号，尽量保持两个信号线的长度相等，并且两条线的间距保持一致。

3. 地线和电源线：

   • 保证良好的接地，将所有地线连接在一起，并尽可能缩短接地路径。
   • 确保电源线足够宽，以承受整个电路的功耗和电流。
   • 在高功率或高频率电路中，可以采用分区电源布局，以降低电源噪声和干扰。

4. 分层布局：

   • 可以考虑使用多层PCB板以实现更好的布线。
   • 敷设地层或电源层可以提供地平面或电源平面，以减少电磁干扰。

以上只是一些基本的布线规则和建议，具体的布局方式取决于特定的电路和应用。在实际布线过程中，需要根据布线工具和PCB设计软件的指导，以及根据实际需求和约束进行布局和布线。同时还需要进行布线规则的设计规范，以确保良好的电气性能和可靠性。最好结合PCB设计的培训和实践经验，以更好地掌握布线技巧和工艺。
