wpf用户控件没有设计效果

Question

问题描述：
我公司的WPF项目，我发现一个问题，很多用户控件界面（UserControl）在设计阶段没有预览效果。

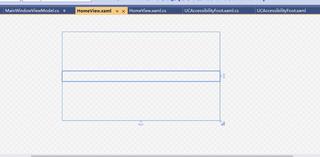

如下所示

明明里头添加了三张图片，还有TextBlock，但是却是空白的。

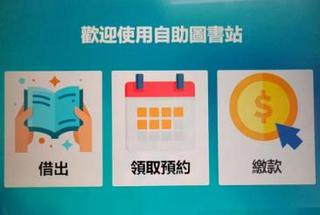

但是运行之后，效果却是看见的，如下图所示

相关的XAML代码如下

<UserControl x:Class="BookDispenser.Views.HomeView"
             xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
             xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
             xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
             xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
             xmlns:controls="clr-namespace:BookDispenser.Controls"
             xmlns:converter="clr-namespace:BookDispenser.Converters"
             xmlns:system="clr-namespace:System;assembly=mscorlib"
             xmlns:prism="http://prismlibrary.com/"
             prism:ViewModelLocator.AutoWireViewModel="True"
             xmlns:langs="clr-namespace:BookDispenser.Langs"
             xmlns:i="http://schemas.microsoft.com/xaml/behaviors"
             mc:Ignorable="d"
             d:DesignHeight="450" d:DesignWidth="800">
    <UserControl.Resources>
        <Style x:Key="canIcon" TargetType="Canvas">
            <Setter Property="Width" Value="270"></Setter>
        </Style>

        <Style x:Key="canText" TargetType="TextBlock">
            <Setter Property="FontSize" Value="50"></Setter>
            <Setter Property="FontWeight" Value="Bold"></Setter>
            <Setter Property="Foreground" Value="White"></Setter>
            <Setter Property="TextAlignment" Value="Center"></Setter>
            <Setter Property="HorizontalAlignment" Value="Center"></Setter>
        </Style>
        <Style x:Key="BlackText" TargetType="TextBlock">
            <Setter Property="FontSize" Value="50"></Setter>
            <Setter Property="FontWeight" Value="Bold"></Setter>
            <Setter Property="Foreground" Value="Black"></Setter>
            <Setter Property="TextAlignment" Value="Center"></Setter>
            <Setter Property="HorizontalAlignment" Value="Center"></Setter>
            <Setter Property="Width" Value="300"></Setter>
            <Setter Property="Margin" Value="0 20"></Setter>
            <Setter Property="TextWrapping" Value="Wrap"></Setter>
        </Style>

        <Style x:Key="iconBorder" TargetType="Border" BasedOn="{StaticResource baseBorder}">
            <Setter Property="CornerRadius" Value="8"></Setter>
            <Setter Property="BorderThickness" Value="6"></Setter>
            <Setter Property="Background" Value="White"></Setter>
            <Setter Property="Padding" Value="10"></Setter>

            <Style.Triggers>
                <EventTrigger RoutedEvent="TouchDown">
                    <BeginStoryboard>
                        <Storyboard>
                            <ColorAnimation Storyboard.TargetProperty="(Border.Background).(SolidColorBrush.Color)" From="Transparent" To="White" Duration="0:0:1"></ColorAnimation>
                        </Storyboard>
                    </BeginStoryboard>
                </EventTrigger>
            </Style.Triggers>
        </Style>

        <converter:BooleanToVisibilityConverter x:Key="BooleanToVisibilityConverter" />
    </UserControl.Resources>

    <StackPanel Orientation="Vertical" Margin="0 200">
        <TextBlock Style="{StaticResource BaseMsgTextBlock}" FontSize="60" FontWeight="Bold" Text="{langs:Lang Key={x:Static langs:Lang.WelcomeText}}" Margin="0 300 0 60" Width="1000" TextAlignment="Center"></TextBlock>

        <StackPanel Orientation="Horizontal" Margin="20">
            <Border Style="{StaticResource iconBorder}" >
                <StackPanel>

                    <Image Source="pack://SiteOfOrigin:,,,/Images/home1.png" Width="260" />

                    <TextBlock Style="{StaticResource BlackText}" Text="{langs:Lang Key={x:Static langs:Lang.TextLend}}"></TextBlock>
                </StackPanel>

                <i:Interaction.Triggers>
                    <i:EventTrigger EventName="MouseUp">
                        <i:InvokeCommandAction Command="{Binding BorrowCommand}"/>
                    </i:EventTrigger>
                </i:Interaction.Triggers>
            </Border>

            <Border Style="{StaticResource iconBorder}" Margin="20 0 20 0">
                <StackPanel>
                    <Image Source="pack://SiteOfOrigin:,,,/Images/home2.png" Width="260"/>

                    <TextBlock Style="{StaticResource BlackText}" Text="{langs:Lang Key={x:Static langs:Lang.TextClaimAppointment}}"></TextBlock>
                </StackPanel>

                <i:Interaction.Triggers>
                    <i:EventTrigger EventName="MouseUp">
                        <i:InvokeCommandAction Command="{Binding TakeReservedCommand}"/>
                    </i:EventTrigger>
                </i:Interaction.Triggers>
            </Border>

            <Border Style="{StaticResource iconBorder}">
                <StackPanel>
                    <Image Source="pack://SiteOfOrigin:,,,/Images/home3.png" Width="260" />

                    <TextBlock Style="{StaticResource BlackText}" Text="{langs:Lang Key={x:Static langs:Lang.TextContributions}}"></TextBlock>
                </StackPanel>

                <i:Interaction.Triggers>
                    <i:EventTrigger EventName="MouseUp">
                        <i:InvokeCommandAction Command="{Binding PaymentCommand}"/>
                    </i:EventTrigger>
                </i:Interaction.Triggers>
            </Border>
        </StackPanel>

        <StackPanel Orientation="Vertical" HorizontalAlignment="Center" Visibility="{Binding IsLogined, Converter={StaticResource BooleanToVisibilityConverter}}">
            <Border CornerRadius="8" BorderThickness="0" Margin="0 50 0 0">
                <StackPanel>
                    <Image Source="pack://SiteOfOrigin:,,,/Images/Logout.png" Height="140" />

                    <TextBlock Style="{StaticResource canText}" Text="{langs:Lang Key={x:Static langs:Lang.TextExit}}"></TextBlock>

                </StackPanel>
                <i:Interaction.Triggers>
                    <i:EventTrigger EventName="MouseUp">
                        <i:InvokeCommandAction Command="{Binding LogoutCommand}"/>
                    </i:EventTrigger>
                </i:Interaction.Triggers>
            </Border>

        </StackPanel>
    </StackPanel>
</UserControl>

里面的home1.png，home2.png，home3.png就是界面上的三张图片。

可见，运行时是没有问题的。

提出问题：
请教各位，出现这种现象的原因会是什么呢？我尝试把StaticResource 去掉，也不起作用哦
，期望大家能指点指点，感谢！

Answer 1

引自强大而免费的微信小程序：皆我百晓生。如有帮助，还望采纳。

---

这种情况可能是因为在设计阶段，资源文件的路径无法正确解析。您可以尝试以下几种解决方法：

1. 确保资源文件的Build Action属性设置为"Resource"，并且将图片文件放置在适当的位置。

2. 尝试使用相对路径来引用图片文件，例如将"Source"属性的值改为"../Images/home1.png"。

3. 尝试在设计阶段使用绝对路径来引用图片文件，例如将"Source"属性的值改为"pack://application:,,,/Images/home1.png"。

4. 如果您正在使用多个项目，确保在XAML文件中正确引用资源文件所在的项目。

如果以上方法都无效，可能是由于其他问题导致。您可以尝试创建一个新的用户控件，并将相同的资源文件添加到其中，看看是否能够在设计阶段正常显示。如果可以正常显示，那么可能是当前用户控件的某些设置或代码导致了问题，您可以逐步排查。如果仍然无法显示，那么可能是WPF设计工具本身的问题，您可以尝试更新或重新安装WPF设计工具。
