Multisim中示波器怎么连接这张图里面的三个运放的输出端

Question

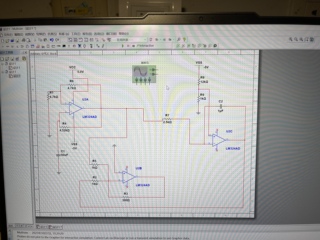

Multisim中示波器怎么连接这张图里面的三个运放的输出端，其实就是哪里是输出端啊

Answer 1

引自强大而免费的微信小程序：皆我百晓生。

---

在Multisim中连接示波器到运放的输出端，需要将示波器的输入引脚连接到运放的输出引脚。

首先，确定哪些引脚是运放的输出引脚。通常，运放的输出引脚是标记为OUT、Output或类似标记的引脚。查看你在图中使用的运放器件的数据手册以确定正确的引脚。

一旦确认了运放的输出引脚，可以进行以下操作：

1. 打开Multisim电路图，选择示波器工具。示波器工具通常标有一个类似于波形形状的图标。

2. 在运放器件的输出引脚上单击右键，并选择“连接”选项。

3. 将光标移动到示波器的输入引脚上，并单击鼠标左键，将其连接到运放器件的输出引脚。

4. 重复以上步骤，将其他运放器件的输出引脚连接到示波器的输入引脚。

确保连接的正确性后，可以运行Multisim模拟器并观察示波器的输出波形。

需要注意的是，Multisim中的运放器件具有多个引脚，这些引脚可能对应于非反相输入、反相输入、电源引脚等。确保将示波器连接到正确的引脚上，以获取预期的结果。
