ly1509608456 2023-10-11 22:23 采纳率: 33.3%
浏览 14
已结题

三极管集电极不接电阻有输出信号

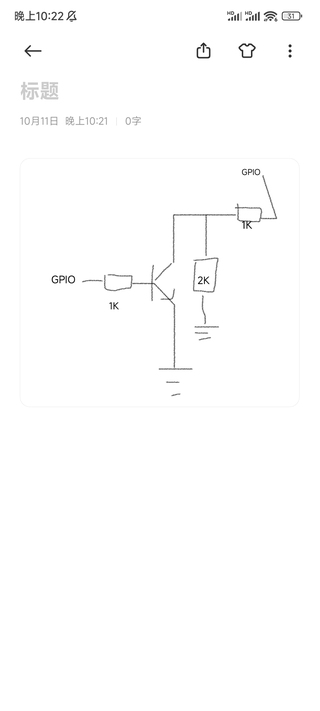

万用表量电动车一线通控制板电路，基极串1K到GPIO口，发射极接地，集电极下拉2K，串1K接仪表板的GPIO，这样的接法是什么原理


  • 写回答

1条回答 默认 最新

  • 点奶茶叫上我 2023-10-12 08:37
    关注

    这个2K接GND，一般接到电源正吧，GPIO没有信号就上拉，有信号就下拉

    本回答被题主选为最佳回答 , 对您是否有帮助呢?
    评论
