关于led灯正负极反插的问题。

Question

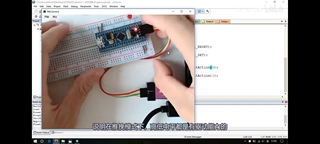

为什么将LED灯泡的正极插在AO口旁，负极在面包板的负极上，能够证明出高电平驱动？从3.3口引出的跳线到正极的电流又怎么走？电流又是如何通过LED灯？

Answer 1

【以下回答由 GPT 生成】

问题优化和prompt添加

问题标题: 如何通过ARM芯片连接LED灯来实现高电平驱动？

问题标签: ARM芯片, LED灯, 电路连接

问题内容:

我有一个关于如何通过ARM芯片正确连接LED灯来实现高电平驱动的问题，希望能够得到解答。请帮助我优化以下描述并提供一些相关的背景知识。

描述:

在使用ARM芯片时，我注意到一些电路将LED灯的正极连接到AO口旁边，负极连接在面包板的负极上。我想知道这种连接方式是为了实现高电平驱动吗？如果是的话，我想了解如何正确连接LED灯的正极以及电流如何流过LED灯。

背景知识:

我正在使用的是ARM芯片。我了解在推换模式下，高低电平都具有驱动能力。我还希望了解正确连接LED灯正负极以获得所需的驱动方式。

请用这些信息来帮助我优化问题并得到更准确的答案。谢谢！

解决方案:

LED灯是一种二极管，它只能在一个方向上传导电流，因此正确连接LED灯的正负极极为关键。为了实现高电平驱动，我们需要通过ARM芯片的GPIO引脚控制LED灯的状态，由GPIO引脚提供足够的电流来点亮LED灯。

以下是实现高电平驱动的步骤：

1. 确保你的ARM芯片具有GPIO引脚，这些引脚通常用于控制外部设备。
2. 确定要使用的GPIO引脚。你可以参考芯片的文档或开发板的引脚映射表来选择一个可用的GPIO引脚。
3. 将LED的负极连接到面包板的负极上，这通常是接地(GND)。
4. 将LED的正极连接到选定的GPIO引脚上。确保使用适当的电阻来限制电流。一个常见的做法是在GPIO引脚和LED正极之间插入一个限流电阻，以防止烧毁GPIO引脚。
5. 在ARM芯片的代码中，配置选择的GPIO引脚为“输出”模式。这将允许你控制GPIO引脚的状态。
6. 设置GPIO引脚的状态为高电平或低电平。根据你的需求，将GPIO引脚设置为高电平将点亮LED灯，将其设置为低电平将关闭LED灯。

以下是一个示例代码段，用于在ARM芯片上实现高电平驱动的LED灯：

#include <Arduino.h>

#define LED_PIN 2  // 选择一个可用的GPIO引脚，例如2

void setup() {
  pinMode(LED_PIN, OUTPUT);  // 配置GPIO引脚为输出模式
}

void loop() {
  digitalWrite(LED_PIN, HIGH);  // 将GPIO引脚状态设置为高电平，点亮LED灯
  delay(1000);  // 等待1秒
  digitalWrite(LED_PIN, LOW);  // 将GPIO引脚状态设置为低电平，关闭LED灯
  delay(1000);  // 等待1秒
}

请注意，以上示例代码是基于Arduino框架编写的，如果你在使用其他ARM开发环境，可能会有所差异，但基本的原理和步骤是相似的。

希望这个解决方案能帮助你正确连接LED灯并实现高电平驱动。如果你还有其他问题，请随时提问。
