STM32G030C8T6芯片采集10路电压

Question

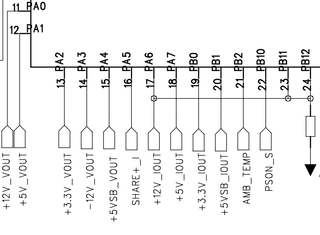

STM32G030C8T6芯片采集10路电压和通道内温度怎么配置STM32CubeMX

Answer 1

【以下回答由 GPT 生成】

问题解答:

首先，我们需要首先在STM32CubeMX中对STM32G030C8T6芯片进行基本的配置：

1. 打开STM32CubeMX软件，点击"New Project"创建一个新项目。
2. 在弹出的窗口中选择对应的芯片型号，这里选择"STM32G030C8T6"。
3. 在弹出的窗口中选择使用默认的存储位置和名称，然后点击"OK"。
4. 在左侧的"Pinout & Configuration"选项卡中，我们需要对引脚进行配置。

对于电压采集：

1. 在"Pinout & Configuration"选项卡中，点击"Peripheral Pins"，然后点击"ADC1"。

2. 在弹出的窗口中，选择对应的ADC通道，这里选择"10"通道，然后点击"OK"，此时引脚PA0已经被配置为ADC输入。

3. 重复步骤5和步骤6，配置其他需要采集的通道，最多可配置10个通道。

对于温度采集：

1. 在"Configuration"选项卡中，点击"Configuration"，然后点击"ADC1"。
2. 在右侧的"Features"窗口中，将"Enable Temperature Sensor"选项设置为"Enable"。
3. 点击"OK"保存配置。

至此，我们已经完成了在STM32CubeMX中对STM32G030C8T6芯片的配置。下面是一个示例的C代码，用于初始化ADC和进行采样：

#include "stm32g0xx_hal.h"

ADC_HandleTypeDef hadc1;

void SystemClock_Config(void);
static void MX_GPIO_Init(void);
static void MX_ADC1_Init(void);

int main(void)
{
  HAL_Init();
  SystemClock_Config();

  MX_GPIO_Init();
  MX_ADC1_Init();

  while (1)
  {
    if (HAL_ADC_Start(&hadc1) != HAL_OK)
    {
      // ADC启动失败，进行错误处理
    }

    if (HAL_ADC_PollForConversion(&hadc1, 100) == HAL_OK)
    {
      uint32_t adc_value = HAL_ADC_GetValue(&hadc1);
      // 处理采样值
    }
    HAL_ADC_Stop(&hadc1);
  }
}

void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  __HAL_RCC_PWR_CLK_ENABLE();
  __HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE1);
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.HSICalibrationValue = RCC_HSICALIBRATION_DEFAULT;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_NONE;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    // 错误处理
  }

  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK | RCC_CLOCKTYPE_SYSCLK | RCC_CLOCKTYPE_PCLK1;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_HSI;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1;
  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_0) != HAL_OK)
  {
    // 错误处理
  }
}

static void MX_ADC1_Init(void)
{
  ADC_ChannelConfTypeDef sConfig = {0};

  hadc1.Instance = ADC1;
  hadc1.Init.ClockPrescaler = ADC_CLOCK_ASYNC_DIV1;
  hadc1.Init.Resolution = ADC_RESOLUTION_12B;
  hadc1.Init.DataAlign = ADC_DATAALIGN_RIGHT;
  hadc1.Init.ScanConvMode = ADC_SCAN_DIRECTION_FORWARD;
  hadc1.Init.EOCSelection = ADC_EOC_SINGLE_CONV;
  hadc1.Init.LowPowerAutoWait = DISABLE;
  hadc1.Init.ContinuousConvMode = DISABLE;
  hadc1.Init.NbrOfConversion = 1;
  hadc1.Init.DiscontinuousConvMode = DISABLE;
  hadc1.Init.NbrOfDiscConversion = 1;
  hadc1.Init.ExternalTrigConv = ADC_SOFTWARE_START;
  hadc1.Init.ExternalTrigConvEdge = ADC_EXTERNALTRIGCONVEDGE_NONE;
  hadc1.Init.DMAContinuousRequests = DISABLE;
  hadc1.Init.Overrun = ADC_OVR_DATA_OVERWRITTEN;
  hadc1.Init.OversamplingMode = DISABLE;
  if (HAL_ADC_Init(&hadc1) != HAL_OK)
  {
    // 错误处理
  }

  sConfig.Channel = ADC_CHANNEL_10;
  sConfig.Rank = ADC_REGULAR_RANK_1;
  sConfig.SamplingTime = ADC_SAMPLETIME_247CYCLES_5;
  if (HAL_ADC_ConfigChannel(&hadc1, &sConfig) != HAL_OK)
  {
    // 错误处理
  }
}

static void MX_GPIO_Init(void)
{
  GPIO_InitTypeDef GPIO_InitStruct = {0};

  __HAL_RCC_GPIOA_CLK_ENABLE();

  HAL_GPIO_WritePin(GPIOA, GPIO_PIN_0, GPIO_PIN_RESET);

  GPIO_InitStruct.Pin = GPIO_PIN_0;
  GPIO_InitStruct.Mode = GPIO_MODE_ANALOG;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
}

这段代码演示了如何初始化ADC和进行采样。您需要将代码放置在适当的位置，以便适应您的应用程序。

请注意，这里的代码是一个示例，仅用于演示如何配置和使用STM32G030C8T6芯片进行电压和温度的采集。在实际的应用中，您可能需要根据具体的需求对代码进行修改和优化。

对于更详细的信息，请参考STM32G0系列的参考手册和STM32CubeMX的用户手册。如果您对某一步骤有疑问，也可以通过在上述步骤中进行详细说明，并提供示例代码，以便我可以更好地帮助您解决问题。
