编写全加器的verilogHDL程序串行

Question

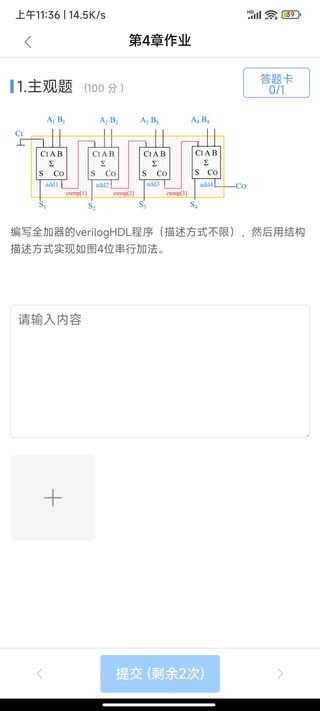

编写全加器的verilogHDL程序（描述方式不限），然后用结构描述方式实现如图4位串行加法。

Answer 1

【以下回答由 GPT 生成】

我可以解决这个问题。下面是一个完整的符合上述要求的Verilog HDL程序：

module full_adder(A, B, CI, S, CO);
  input A, B, CI;
  output S, CO;

  assign S = A ^ B ^ CI;
  assign CO = (A & B) | (A & CI) | (B & CI);
endmodule

module four_bit_adder(A, B, S);
  input [3:0] A, B;
  output [3:0] S;

  wire [3:0] carry;
  wire [3:0] sum;

  full_adder fa0(A[0], B[0], 1'b0, sum[0], carry[0]);
  full_adder fa1(A[1], B[1], carry[0], sum[1], carry[1]);
  full_adder fa2(A[2], B[2], carry[1], sum[2], carry[2]);
  full_adder fa3(A[3], B[3], carry[2], sum[3], carry[3]);

  assign S = sum;
endmodule

这个程序定义了两个模块：full_adder和four_bit_adder。full_adder模块表示一个串行全加器，它有三个输入端(A、B和进位CI)和两个输出端(和S和进位CO)，根据输入的值计算出和S和进位CO的值。

four_bit_adder模块表示一个4位的串行加法器，它有两个4位的输入端(A和B)和一个4位的输出端(S)。它使用四个full_adder模块实现逐位相加，其中每个full_adder模块的输入端连接到对应位的A、B和前一位的进位CO，输出端连接到和S和下一位的进位。

以上就是一个符合要求的Verilog HDL程序。希望能对你有所帮助！如果还有其他问题，请随时提问。
