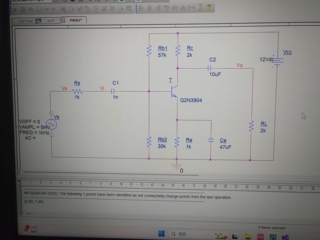

建立仿真文件后,点击仿真,然后点击V和I,没有显示出相应的节点电压和节点电流,这是什么问题?

关注引自强大而免费的微信小程序:皆我百晓生。
有几个可能的原因导致Cadence仿真中无法显示电流电压。以下是一些常见的问题和解决方法:
确认仿真设置:检查仿真设置是否正确。在"Analyses"选项卡中,确保选择了正确的仿真类型(如DC、AC、Transient等),并且已经正确设置了仿真参数(如仿真时间、步长等)。
添加监控对象:在仿真前,确保添加了正确的监控对象。在Schematic或Analog Artist中,双击相应组件或元件,然后在"Analysis Options"中选择V(电压)或I(电流)监控框。
检查元件连接:检查元件是否正确连接。确认连接正确后,重新运行仿真。
检查仿真控制:检查仿真控制信号是否正确。在Schematic或Analog Artist中,确认仿真控制信号的时序和电平是否符合期望。
更新元件模型:如果您使用自定义的元件模型,那么请确保模型文件已正确导入,并且元件实例已正确指向该模型文件。
检查仿真输出设置:在仿真完成后,确认是否正确设置了仿真输出的显示方式。在仿真结果窗口中,选择相应的信号,并通过右键菜单进行显示设置。
如果尝试了以上方法仍然无法显示电流电压,请检查Cadence安装是否完整,并重新安装或与Cadence支持团队联系以获得技术支持。
