数电存储器求解答，23考研真题

Question

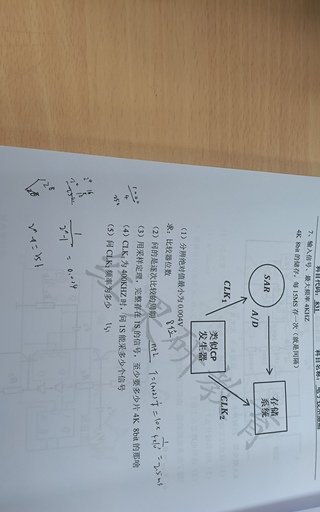

求该题的解答的步骤，从第三问开始就看不懂了，谢谢各位哥！该题为电子技术基础考研，不懂第三问以后该如何做！没有思路，求一完整解答

Answer 1

基于Monster 组和GPT的调写：

1. 求比较器位数：8位。

   • 分辨绝对值最小为0.004V，这实际上是给出的量化步长。
   • 2^n * 0.004V = Vref, 这里的Vref是参考电压，通常是模拟输入信号的最大电压。
   • 对于8bit的存储，有2^8 = 256个量化级。因此，0.004V * 256 = 1.024V。这意味着Vref = 1.024V。
   • 从上面的计算可以得知，比较器的位数确实是8。

2. 逐次比较的周期：8个周期。

   • 对于8bit的转换器，最坏情况下，它需要进行8次比较才能确定一个数字化的值。
   • 一个比较周期由CLK1的一个周期决定。因此，总的逐次比较的周期为8个CLK1周期。

3. 用采样定理，完整存储1S的信号，至少要多少片4K 8bit的存储：2片4K 8bit储存。

   • 根据奈奎斯特采样定理，采样频率应至少为信号最大频率的两倍。给定信号的最大频率为4KHZ，所以最小采样频率为8KHZ。
   • 在1秒内，至少需要采样8,000次。
   • 每次采样存储为8bit，那么1秒的数据为8,000 * 8bit = 64,000bits = 64Kbits。
   • 每片存储为4K * 8bit = 32Kbits。
   • 因此，你需要2片4K 8bit的存储来完整存储1S的信号。

4. CLK1为400KHZ时，1S内能采多少个信号：66.7K个信号

   • 由于每15MS存储一次，所以采样频率为1/15MS = 66.67KHZ。
   • 在1秒内，会采集66.67K个信号。

5. CLK2的频率：66.67KHZ

   • 这里并没有给出CLK2的具体信息，但考虑到它直接驱动存储系统，可以假设它与采样率相关。
   • 如果我们仍然以每15MS存储一次为基准，那么CLK2的频率也应为66.67KHZ。
