stm32cubumx与hal库的代码问题

Question

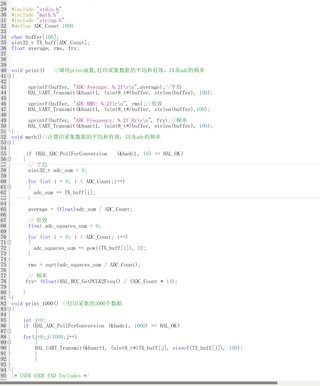

一张图片是我自己的定义和写的函数，另一张图片是在main函数里调用了这些函数，芯片是stm32f103c8t6。

目的是用adc的DMA模式采集1000个数据，并且计算出采集数据的平均值和有效值以及求出adc的频率，最后用串口打印采集的1000个数据和采集数据的平均值和有效值以及adc的频率。

我的串口打印不出采集数据这是为什么呢，我的代码我自己也找不出错误，谢谢大家的指导

Answer 1

【以下回答由 GPT 生成】

为了定位问题并找出错误所在，我们需要逐步分析代码。首先，我们来看一下您提供的代码和描述。

根据您的描述，您已经定义了一些函数，并在main函数中调用这些函数来实现ADC数据的采集、计算和通过串口打印输出。但您遇到了无法通过串口打印出采集到的数据的问题。

根据您提供的信息，我将通过以下步骤来帮助您找出问题所在：

1. 检查串口初始化：

首先，我们需要确认您是否正确初始化了串口。请确保您在main函数中正确调用了串口初始化函数，并指定正确的串口号、波特率以及其他相关参数。同时，也需要检查是否正确配置了串口的引脚和中断。

下面是一个示例代码片段，展示了如何初始化串口1，并设置波特率为115200：

```c // 在main函数中调用串口初始化函数 MX_USART1_UART_Init();

// 串口初始化函数示例 void MX_USART1_UART_Init(void) { huart1.Instance = USART1; huart1.Init.BaudRate = 115200; huart1.Init.WordLength = UART_WORDLENGTH_8B; huart1.Init.StopBits = UART_STOPBITS_1; huart1.Init.Parity = UART_PARITY_NONE; huart1.Init.Mode = UART_MODE_TX_RX; huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE; huart1.Init.OverSampling = UART_OVERSAMPLING_16; if (HAL_UART_Init(&huart1) != HAL_OK) { Error_Handler(); } } ```

1. 检查是否正确配置DMA：

您提到您想要使用DMA来进行ADC数据的采集。请确保您正确配置了DMA，将其连接到ADC和存储数据的缓冲区。

下面是一个示例代码片段，展示了如何配置DMA进行ADC数据的采集：

```c // 在main函数中调用DMA初始化函数 MX_DMA_Init();

// DMA初始化函数示例 void MX_DMA_Init(void) { / DMA controller clock enable / __HAL_RCC_DMA1_CLK_ENABLE();

 /* DMA interrupt init */
 /* DMA1_Channel1_IRQn interrupt configuration */
 HAL_NVIC_SetPriority(DMA1_Channel1_IRQn, 0, 0);
 HAL_NVIC_EnableIRQ(DMA1_Channel1_IRQn);

 /* DMA1_Channel1 Initialization */
 hdma_adc1.Instance = DMA1_Channel1;
 hdma_adc1.Init.Direction = DMA_PERIPH_TO_MEMORY;
 hdma_adc1.Init.PeriphInc = DMA_PINC_DISABLE;
 hdma_adc1.Init.MemInc = DMA_MINC_ENABLE;
 hdma_adc1.Init.PeriphDataAlignment = DMA_PDATAALIGN_HALFWORD;
 hdma_adc1.Init.MemDataAlignment = DMA_MDATAALIGN_HALFWORD;
 hdma_adc1.Init.Mode = DMA_CIRCULAR;
 hdma_adc1.Init.Priority = DMA_PRIORITY_HIGH;
 if (HAL_DMA_Init(&hdma_adc1) != HAL_OK)
 {
   Error_Handler();
 }

 __HAL_LINKDMA(&hadc1, DMA_Handle, hdma_adc1);

} ```

1. 检查ADC初始化和启动：

请确保您正确初始化了ADC，并启动了转换过程。

下面是一个示例代码片段，展示了如何初始化和启动ADC进行转换：

```c // 在main函数中调用ADC初始化和启动函数 MX_ADC1_Init(); HAL_ADC_Start_DMA(&hadc1, (uint32_t*)adc_buffer, BUFFER_SIZE);

// ADC初始化函数示例 void MX_ADC1_Init(void) { // 代码省略，参考HAL库的ADC初始化函数

 // 配置ADC触发
 sConfig.Trigger = ADC_TRIGGER_TIM1_CC1;
 // 更改为您想要的触发源

 // 配置ADC通道
 sConfig.Channel = ADC_CHANNEL_0;
 // 更改为您想要的通道

 // 配置ADC的DMA模式
 sConfig.DMAContinuousRequests = ENABLE;
 sConfig.DMAContinuousMode = ENABLE;

 // 配置ADC
 if (HAL_ADC_ConfigChannel(&hadc1, &sConfig) != HAL_OK)
 {
   Error_Handler();
 }

} ```

注意，在以上代码片段中，我们通过调用HAL_ADC_Start_DMA()函数启动了DMA转换。

1. 检查串口打印输出：

最后，请确保您正确配置了串口的打印输出参数，并在适当的位置调用打印函数。

下面是一个示例代码片段，展示了如何使用HAL库进行串口打印输出：

```c // 在适当的位置调用打印函数 printf("ADC Value: %d\r\n", adc_value);

// 串口打印函数示例 int fputc(int ch, FILE *f) { // 你的串口打印输出代码，具体根据你的串口模块来修改 } ```

注意，在以上代码片段中，我们使用了标准C库的printf()函数进行打印输出，并通过自定义的fputc()函数来实现输出到串口。

如果您按照以上步骤进行检查，并仍然无法找到问题所在，请提供更多的代码和具体错误信息，以便我们进一步帮助您解决问题。
