Question

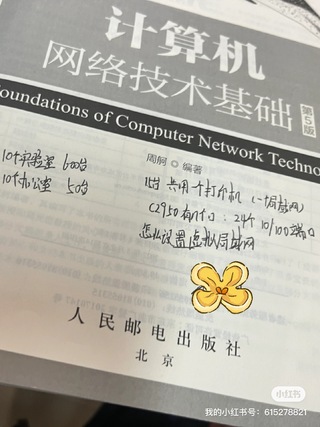

需要一个简单明了的设计图解决，10个实验室有600台电脑，10个办公室有50台电脑，只有三个办公室（15台电脑）共用一个打印机，需要有简单的设计分布图和IP地址

Answer 1

引自强大而免费的微信小程序：皆我工具箱。

根据提供的信息，我们可以进行如下的网络配置和虚拟局域网（VLAN）设置：

1.600台电脑的实验室：

• 可以将这600台电脑连接到一个交换机（例如C2950）的24个端口中的任意个数的端口上，具体连接方式可以根据实际需求和布局进行设置。

2.50台电脑的办公室：

• 同样地，可以将这50台电脑连接到交换机的端口上。

3.打印机：

• 将打印机连接到交换机的一个端口上。

4.设置虚拟局域网（VLAN）：

• 首先，进入C2950的配置模式。可以通过串口、Telnet或者SSH从计算机上连接到交换机，并用适当的命令进入特权或全局配置模式。

• 在配置模式下，使用以下命令创建虚拟局域网（VLAN）：

  vlan database
  vlan 10
  vlan 20
  exit


  在上面的示例中，我们创建了两个VLAN，分别是VLAN 10和VLAN 20。可以根据需要创建更多的VLAN。

• 接下来，为每个VLAN分配端口：

  interface FastEthernet0/1 - 12
  switchport mode access
  switchport access vlan 10
  exit

  interface FastEthernet0/13 - 24
  switchport mode access
  switchport access vlan 20
  exit


  在上面的示例中，我们将端口1到12分配给VLAN 10，将端口13到24分配给VLAN 20。可以根据需求和实际情况分配端口。

• 最后，将打印机连接到一个VLAN上的端口：

  interface FastEthernet0/24
  switchport mode access
  switchport access vlan 10
  exit


  在上面的示例中，我们将打印机连接到VLAN 10。

这样，我们就设置好了虚拟局域网（VLAN）并完成了网络的基本配置。请注意，以上只是一个简单示例，实际环境中可能还需要进一步设置，并根据需求进行调整。设计图如下：

                       +----+
                       |    |
             +---------+    |
             |            600 台电脑
             |            实验室
             |（VLAN 10）  |
             |            |
             |            |
             +----+-------+
                  |
                  |
                  |
    +----------+--v---------------+   +---------+
    |                              |   |         |
    |                              +---+ 打印机  |
    |             交换机             |   |         |
    |                              |   |         |
    +----+----------^--------------+   +---------+
         |          |
         |          |
         |          |
         |          |
220V电源 |          |220V电源
    +----+----------v--------------+   +---------+
    |                              |   |         |
    |                              +---+  50 台 |
    |            10 个              |   | 办公室  |
    |            电脑              |   |         |
    |                              |   |         |
    +------------------------------+   +---------+

希望以上解答能够对你有所帮助！
