simulink仿真曲线形状哪里出了问题？

Question

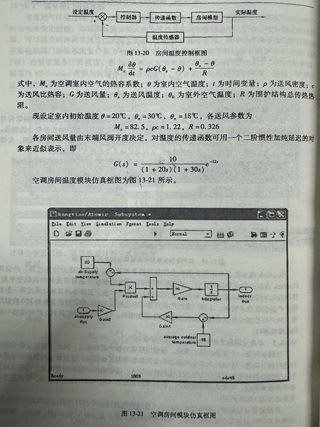

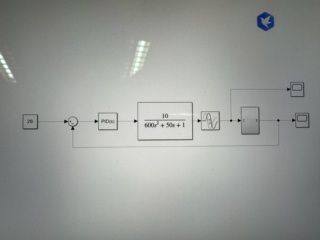

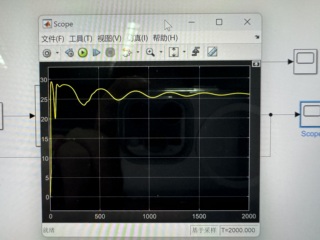

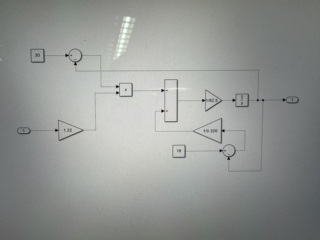

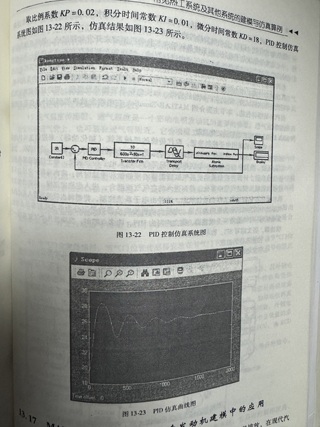

全部按照书上的步骤，参数也一样，为什么输出的曲线结果不一样？
求指点！

Answer 1

引自强大而免费的微信小程序：皆我工具箱。

在Simulink仿真中，曲线形状不对的问题可能有以下几个原因：

1. 模型配置错误：首先，确保你的仿真模型配置正确。检查你的输入信号源、系统模块和输出信号源是否正确连接。确保模块的参数设置正确，如采样时间、初始条件等。

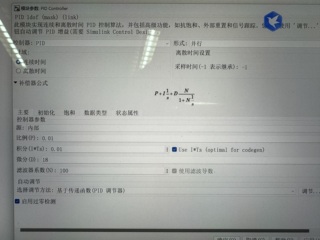

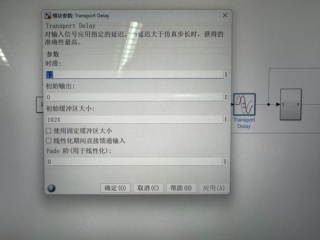

2. 参数设置错误：检查你在模型中设置的参数是否与书上的步骤一致。确保参数的数值、单位和范围都正确。特别注意可能存在的编码错误或者输入错误。

3. 初始条件设置错误：对于某些系统，初始条件可能会对仿真结果产生重要影响。确保你正确设置了系统的初始条件。这包括确保系统的状态和输入信号的初始值都与期望的一致。

4. 信号源问题：如果你使用了外部信号源作为模型的输入，确保输入信号源生成的信号与预期一致。检查信号源的采样时间、波形和数值范围是否正确。

5. 模型非线性问题：如果你的模型包含非线性元件或者非线性控制逻辑，确保你正确处理了这些非线性效应。非线性元件和控制逻辑可能会导致仿真结果与线性模型或期望结果不一致。

6. 模型解算器设置问题：仿真模型的解算器是影响仿真结果的关键参数之一。确保你正确选择了合适的解算器，并对其进行了适当的配置。尝试更改解算器的算法、精度和其他参数，观察其对仿真结果的影响。

7. 仿真参数设置问题：Simulink提供了一些参数用于控制仿真的细节。确保你正确设置了这些参数，包括仿真时间、采样时间、步长控制等。不同参数的设置可能会导致不同的仿真结果。

8. 错误处理和调试：在仿真过程中，检查Simulink仿真过程中是否出现了任何错误或警告信息。这些信息可能会提示你存在哪些问题。确保你能够适当地处理这些错误，或进行调试以找到问题所在。

总而言之，仿真结果不正确可能有多种原因，需要逐步排除。通过逐步分析模型配置、参数设置、信号源、非线性效应、解算器设置、仿真参数和错误处理，你可以找到问题所在，并对模型进行相应调整，以获得正确的仿真结果。
