小风扇驱动电路异常，底部晶体管能驱动顶部电风扇吗

Question

我接手一个以前的工程师的小风扇驱动电路时，发现不能工作，分析电路，感觉是电路原理上就有错误。但一下子竟然分析不出来头绪。
另外，自己也想这想尽可能小的改动，让其work，比如飞根线什么的。

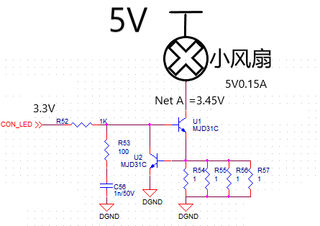

电路图如图

如图中所述，该电路原本是欲实现CON_LED信号控制三极管的开关和闭合，实现对小风扇的控制，CON_LED信号直连STM32 I/O口；
其中底部4个电阻联合U2晶体管实现保护功能。
我自己已经发现的错误，和自己的疑惑如下：
1、在CON_LED信号进入后，我想可能是R52电阻太大了，于是改成了44Ω，还是没有作用；
2、Net A我测试是3.45V，这个电压不知道是怎么说？不管晶体管开 或者 关，都没有来由；
3、U1晶体管基极电压是3.3V，说明晶体管始终没有打开，不知道是什么原因？

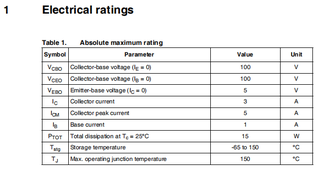

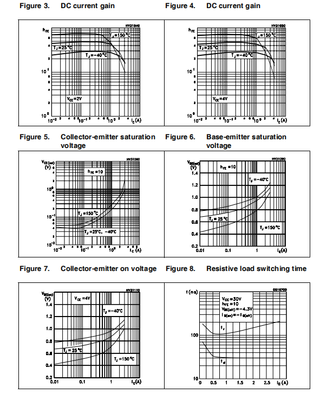

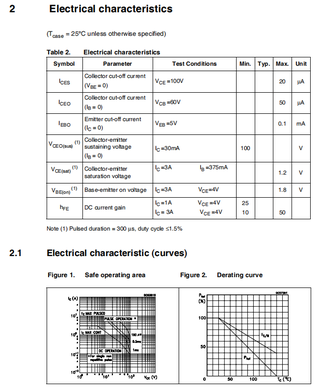

三极管datasheet信息见下面几张图

Answer 1

建议你先把无关紧要的电路先去掉，只搭建最小系统，你现在最大的问题是5V的风扇电源地(gnd)没接，应该把这个5v的电源负极地接在三极管的发射极上，这样5v部分的电路就通了，而你单单接了单片机的数字地还不行。另外提醒下，注意测试前，先检查三极管、连接线是否都正常，再开始测试。发你个chatgpt的最小系统方案参考

要使用3.3V单片机接口来控制5V的风扇，你可以使用一个NPN型三极管作为开关。这里是一个基本的接线方案：

1.三极管选择：选择一个可以承受风扇电流和5V电压的NPN型三极管，例如2N2222。
2.连接单片机和三极管的基极：将单片机的控制引脚通过一个限流电阻（例如1kΩ）连接到三极管的基极（B）。
3.连接三极管和风扇：将5V电源的正极直接连接到风扇的一个引脚，将风扇的另一个引脚连接到三极管的集电极（C）。
4.地线连接：将三极管的发射极（E）和单片机的地线连接到5V电源的负极。

当单片机输出3.3V至三极管基极时，三极管导通，使风扇工作。当单片机输出低电平时，三极管关闭，风扇停止运转。
