Question

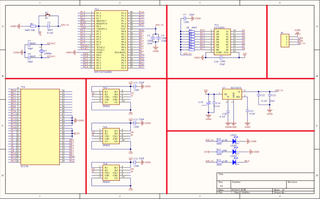

能否根据这个原理图，做出第二个图片里的最终效果图，用虚拟仿真出汽车灯光控制系统，元器件也在图片里。需要做出的虚拟仿真文件和程序。有偿，可报价，加Q894130768

Answer 1

引自强大而免费的微信小程序：皆我百晓生。

首先，我们需要了解汽车车灯的基本原理。汽车车灯通常由前大灯（两个或四个）、后尾灯（两个）、刹车灯、转向灯和示宽灯组成。控制汽车车灯的开关通常由车辆的电气系统控制。

在进行仿真之前，我们需要明确仿真的目的。假设我们的目标是通过一个开关控制汽车的前大灯。通过按下开关来切换车灯的状态（开启或关闭），并在仿真过程中观察到车灯的变化。

下面是对此仿真的步骤：

1. 创建仿真环境和电路图
使用Proteus软件创建一个新的电路图。在电路图中添加以下组件：

• 电源模块（代表汽车的电源）
• 逻辑开关（代表控制汽车车灯的开关）
• LED灯（代表车灯）
  将这些组件连接起来以模拟汽车车灯的控制系统。

2. 编写控制代码
在C语言中，我们可以使用Arduino语法编写控制代码。在编写代码之前，请确保你已经安装了Proteus中的Arduino库。

首先，我们需要定义所使用的引脚。假设我们使用Arduino的引脚2来连接逻辑开关，使用引脚13来连接LED灯。代码如下：

#define SWITCH_PIN 2
#define LED_PIN 13

然后，我们需要在setup()函数中初始化引脚。代码如下：

void setup() {
  pinMode(SWITCH_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
}

接下来，在loop()函数中编写车灯控制逻辑。我们可以使用digitalRead()函数来读取开关的状态（按下为HIGH，松开为LOW），并使用digitalWrite()函数来设置LED灯的状态（HIGH为开启，LOW为关闭）。代码如下：

void loop() {
  int switchState = digitalRead(SWITCH_PIN);

  if (switchState == HIGH) {
    digitalWrite(LED_PIN, HIGH); // 开启车灯
  } else {
    digitalWrite(LED_PIN, LOW); // 关闭车灯
  }
}

3. 添加Arduino虚拟模块
在Proteus中，我们可以添加Arduino虚拟模块来模拟Arduino的行为。在电路图中选择"Virtual Instruments"，然后选择"Arduino"。将Arduino模块连接到适当的引脚上。

4. 运行仿真
现在，你可以通过点击Proteus软件的仿真按钮来运行仿真。在仿真过程中，按下开关来控制车灯的状态。你应该能够看到LED灯的亮灭变化。

这就是进行汽车车灯控制系统仿真的基本步骤。通过Proteus软件的仿真功能，我们可以模拟实际的电路和控制代码的行为。希望这个回答能够帮助你完成汽车车灯控制系统的仿真。
