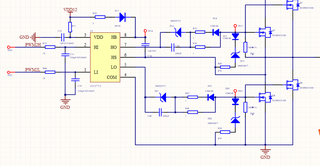

做DC/DC电源,MOS驱动芯片用IR2183半桥驱动。
问题:调试的时候IR2183半桥驱动芯片,下桥老坏,现象5脚输出不了PWM 对地短路,过程中是用开环调制的PWM ,很容易出现这样的问题..
。什么原因呢
做DC/DC电源,MOS驱动芯片用IR2183半桥驱动。
问题:调试的时候IR2183半桥驱动芯片,下桥老坏,现象5脚输出不了PWM 对地短路,过程中是用开环调制的PWM ,很容易出现这样的问题..
。什么原因呢
出现IR2183半桥驱动芯片下桥故障(5脚输出短路)的原因可能有多种,以下是一些可能导致问题的原因和解决方法:
电源问题: 确保电源电压和电流处于正常范围,并且电源稳定。过高或过低的电压都可能导致芯片故障。
反馈问题: IR2183半桥驱动芯片通常需要一些反馈电路,用于确保输出的PWM信号符合预期。检查反馈电路是否正确连接,电阻和电容值是否合适。
输出电流过大: 如果连接到下桥的电路(例如MOSFET)要求的电流过大,可能导致5脚输出短路。确保下桥电路的负载是IR2183可以正常处理的范围。
过载保护: IR2183可能内置了过载保护机制。检查芯片手册,了解是否触发了过载保护,以及如何适应电路或调整过载保护的阈值。
PWM频率问题: 检查PWM信号的频率是否适当。如果频率太高,可能会导致芯片过载。确保PWM频率符合IR2183的规格。
电压逆变: 如果驱动电路中存在电压逆变,可能导致芯片故障。确保电路中没有电感和电容等元件引起的逆变问题。
瞬态问题: 在开环调制的PWM中,瞬态问题可能导致芯片故障。考虑使用闭环调制,以更好地控制系统的瞬态响应。
散热问题: 检查IR2183和相关元件的散热情况。如果芯片过热,可能会导致故障。确保散热器和风扇等冷却设备正常运作。
在调试过程中,逐步检查这些可能的原因,通过测量和替换元件来确定具体的问题所在。如果可能,参考IR2183的数据手册以获取更详细的信息。
