cfd plot为什么显示不出来流场但是流场真实存在

Question

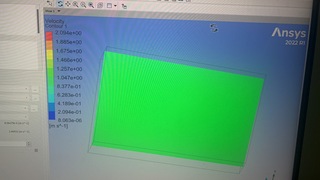

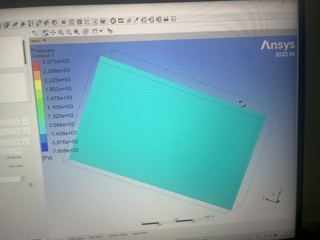

做的流固耦合，流场用的多区域画法，第一层是五面体后面都是四面体，然后明显能看到流场的影响（和纯结构场数据明显不同），但是流场却显示不出来，

能解决的话有偿

Answer 1

引自强大而免费的微信小程序：皆我百晓生。

首先，CFD (Computational Fluid Dynamics，计算流体动力学) 是一种通过数值方法求解流体力学方程来模拟和预测流场内的速度、温度、压力等物理量的方法。确定流场的计算通常涉及到以下几个步骤：建立几何模型、网格划分、设置物理模型和边界条件、求解流体动力学方程、结果的后处理与分析等。

在你的情况下，流场的影响明显存在（根据描述和纯结构场数据进行对比），但是流场在 CFD Plot 中没有显示出来。以下是可能导致该问题的几个原因和解决方法：

1. 网格划分错误或不合适

网格划分是CFD模拟的基础步骤之一，质量好的网格可以提高计算结果的准确性。网格划分的密度和质量对流场的计算精度有很大影响，如果网格划分不合理，则无法正常显示流场。

解决方法:

• 检查网格质量：查看网格的网格剖分情况，包括判断网格是否符合流体力学方程的计算要求，例如要求剖分四面体、六面体等。可以使用一些网格质量评估工具进行检查，如网格边界的散度、网格剖分的等边性等。
• 调整网格分辨率：尝试增加或减小网格的分辨率来验证是否对流场结果产生影响。过于粗糙的网格可能无法捕捉到细致的流动特征，而过于细致的网格则可能导致计算负担过重。

2. 物理模型或边界条件设置错误

物理模型和边界条件的设置直接影响到计算结果。如果物理模型或边界条件设置不正确，可能会导致流场无法正常显示。

解决方法:

• 检查物理模型：验证所选的物理模型是否与实际情况相符。例如，如果涉及到湍流流动，需要选择适当的湍流模型。如果考虑了其他物理效应（如传热或多相流），需要相应设置。
• 检查边界条件：检查边界条件是否正确设置，包括流场入口和出口的速度、压力、温度等边界条件。确保边界条件与实际情况相符。

3. 后处理设置错误

CFD Plot 是用于显示计算结果的工具，如果后处理设置不正确，可能导致流场无法正常显示。

解决方法:

• 检查后处理设置：检查后处理设置是否正确，包括选择正确的显示属性和调整显示范围。例如，检查是否正确选择了流场变量（速度、压力等），以及设置了合适的颜色映射。

4. 其他可能原因

除了上述常见原因外，还可能存在其他导致问题的因素，如软件版本、计算设置等。对于这些问题，可以进一步检查和排除。

综上所述，要解决你的问题，需要针对网格划分、物理模型和边界条件设置、后处理设置等方面逐一检查并调整。如果无法解决问题，可以尝试与CFD软件厂商或技术支持进行联系，寻求进一步帮助。

请注意，由于没有提供具体的软件和文件，所以无法在回答中提供具体的代码和操作步骤。希望以上的解决方法和思路能对你有所帮助。
