使用积分电路将方波转化为三角波时，三角波波形失真

Question

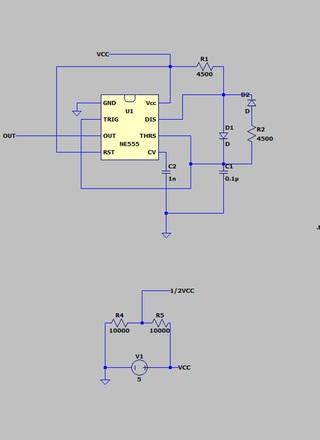

如下图，使用NE555定时器产生频率1kHZ,占空比为50%的方波，用示波器检测如下，可见方波基本正常。

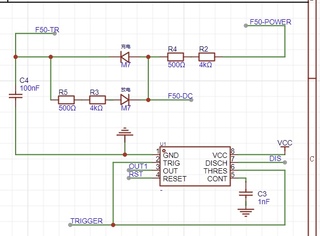

这里三个网络是通过拨码开关并入整体电路的，如下图

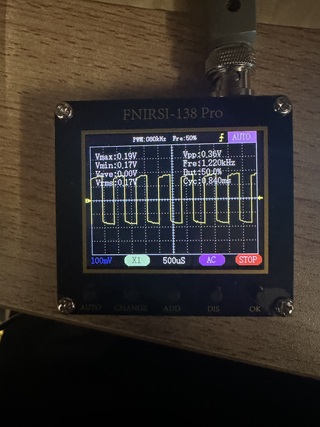

实际波形输出如下

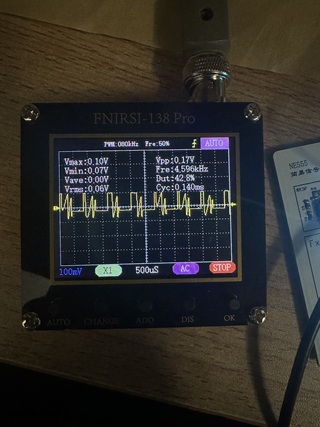

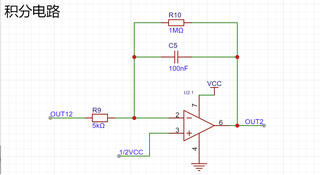

而当此方波从下图所示OUT12 输入积分电路时，本该输出三角波的OUT2端的实际输出波形不为三角波，并且一直跳动，很不稳定，见下图。

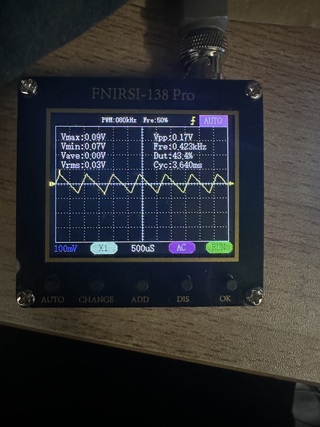

更抽象的是，当把方波占空比调大到约69%时，积分电路又正常工作了，如下图

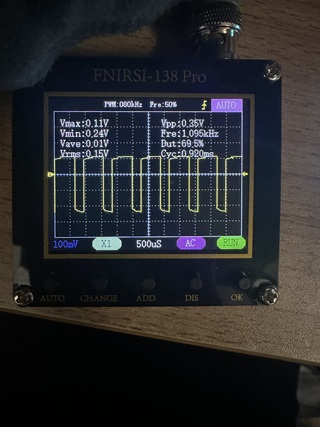

用上面69.5%的方波通过积分电路后，出现以下波形

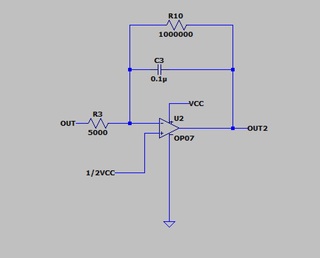

奇怪的是上述所有电路在仿真软件中仿真结果是正常的，以下为仿真电路图
