求解答，问题是：绘制以太网V2的MAC帧格式。
希望有人能帮帮我。

Answer 1

【相关推荐】

• 这篇文章讲的很详细，请看：MAC使用Charles，代理后，部分网页无法打开（您的连接不是私密连接）的解决方法
• 除此之外, 这篇博客: 计算机网络最后复习中的 以太网V2的MAC帧格式 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:

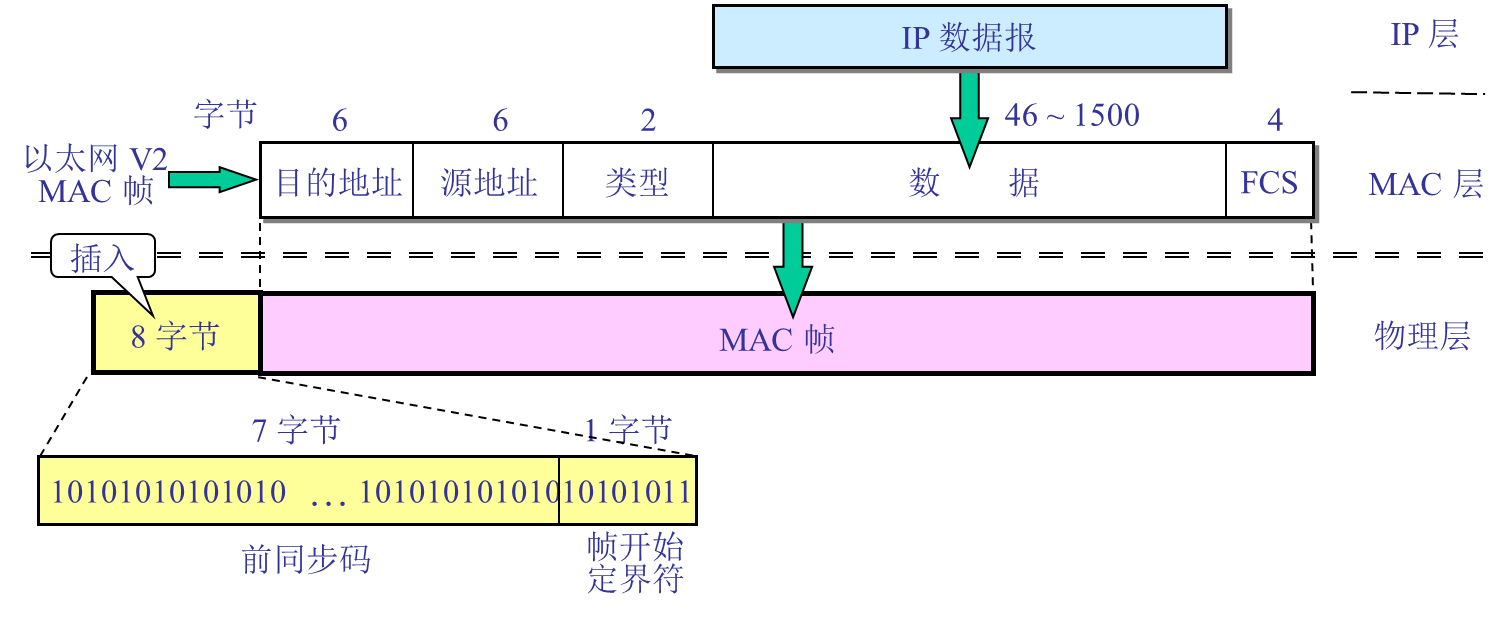

  前⼗⼆字节分别为目的地址和源地址（开头是目的，然后是源），然后是两个字节的类型字段（⽤来标记上⼀层使⽤的是什么协议），第四个字段是数据字段，其长度范围在46字节到1500字节之间（46是为了保证整个MAC帧的最小长度为64字节），最后⼀个字段是4字节的帧检验序列FCS（使⽤CRC检验，不检验前同步码和帧开始定界符）。

  在传输媒体上实际传送的要⽐MAC帧还多8个字节。这是因为当⼀个站在刚开始接收MAC帧时，由于适配器的时钟尚未与到达的比特流达成同步，因此MAC帧的最前⾯的若干位就⽆法接收，结果使整个MAC成为⽆⽤的帧。所以为了快速实现位同步，从MAC子层向下传到物理层时还需要在帧的前⾯插⼊8字节（由硬件生成），它由两个字段构成：第⼀个字段是7个字节的前同步码，作⽤是使接收端的适配器在接收MAC帧时能够迅速调整其时钟频率，使它和发送端的时钟同步（“实现位同步”）。第⼆个字段是帧开始定界符10101011。
  注意：在使⽤SONET/SDH进⾏同步传输时不需要⽤前同步码，因为在同步传输时收发双⽅的位同步总是⼀直保持着的。

  什么情况下MAC帧是无效帧？

  1. 帧的长度不是整数个字节
  2. ⽤收到的帧检验序列FCS查出有差错
  3. 收到的帧的MAC客户数据字段的长度不在46～1500字节之间（即MAC帧长度不在64～1518字节之间，加上了目的、源MAC地址12字节，类型2字节，FCS检验序列4字节，共18字节）

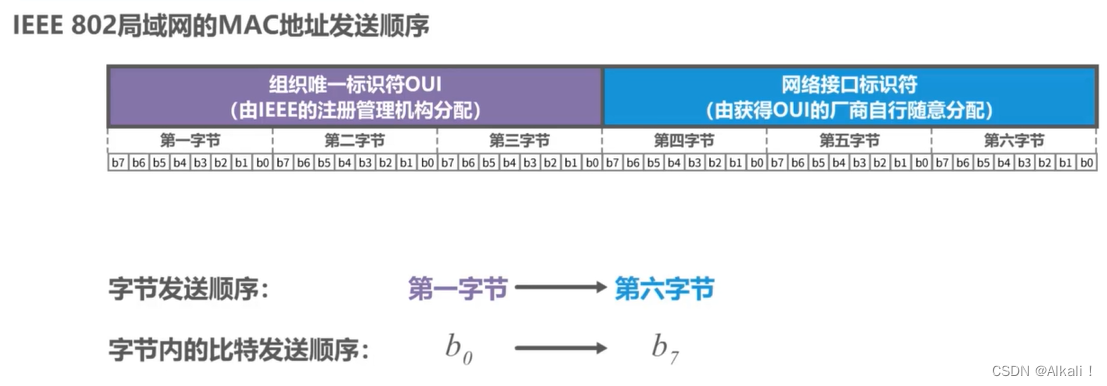

  MAC地址的发送顺序：


  ---
