proteus仿真stm32晶振无法使用，只要加入RCC_proteus仿真stm32晶振无法使用，只要加入RCC_Config（）函数程序就无法正常运行，如何解决？(语言-c语言)

Question

proteus仿真stm32晶振无法使用，只要加入RCC_Config（）函数程序就无法正常运行，如何解决？(语言-c语言)

Answer 1

【相关推荐】

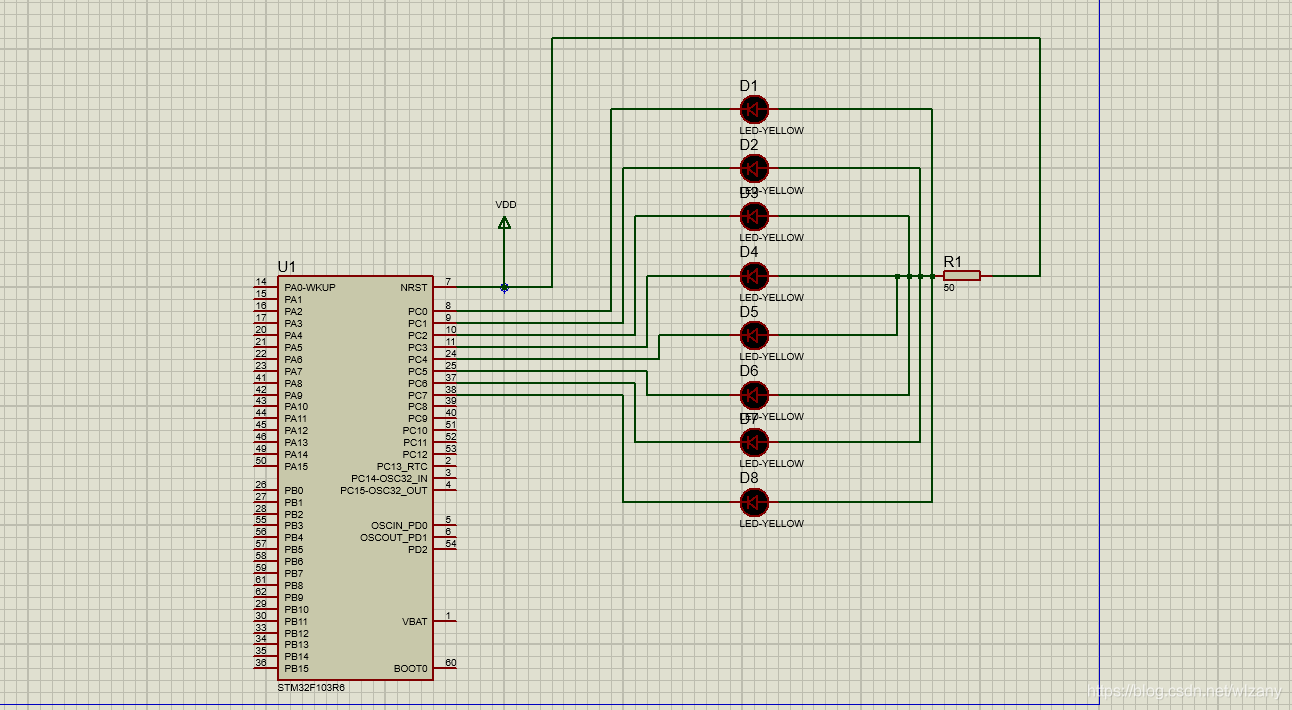

• 这篇博客: Proteus仿真运行stm32程序中的 5、配置好以上，然后连接电路如下，我们选用C0-C7端口，总共8个，如下图所示。 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:




如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^

Answer 2

该回答引用ChatGPT，望对题主有所帮助/启发；若有帮助，还望采纳。

---

在Proteus仿真中，如果只要加入RCC_Config()函数，程序就无法正常运行，可能有以下几个原因和解决方法：

1. 硬件配置错误：首先，确保你的STM32芯片和晶振的硬件连线正确。检查晶振的引脚连接和连接的电源是否正确。

2. 时钟配置错误：在使用STM32芯片时，需要正确配置系统时钟和外设时钟。确保在RCC_Config()函数中正确配置时钟源、系统频率和外设时钟使能。

   例如，你可以使用以下代码片段将内部HSI为系统时钟源，设置系统频率为48MHz，启用外设时钟：

   RCC->CR |= RCC_CR_HSION; // 启动内部HSI时钟
   while(!(RCC->CR & RCC_CR_HSIRDY)); // 等待HSI就绪

   RCC->CFGR |= (RCC_CFGR_SW_HSI | RCC_CFGR_HPRE_DIV1 | RCC_CFGR_PPRE1_DIV2 | RCC_CFGR_PPRE2_DIV1); // 配置时钟源和分频系数

   // 启用外设时钟
   RCC->APB1ENR |= RCC_APB1ENR_USART2EN; //假设启用USART2
   RCC->AHBENR |= RCC_AHBENR_GPIOAEN; // 假设启用GPIOA


   注意：具体的配置需要根据你的实际应用和硬件情况进行调整。

3. Proteus仿真配置错误：确保你在Proteus仿真中正确配置了STM32芯片，并设置了正确的晶振频率。

   • 右键单击STM32芯片，选择Properties(属性)。
   • 在Device Specific(器件特定)选项卡中，选择正确的芯片型号和库版本。
   • 在Configuration Bits(配置位)选项卡中，设置适当的选项，如时钟源、频率等。
   • 确保External Oscillator(外部晶振)被正确设置，并选择正确的频率。

   如果以上方法都无法解决问题，你可以尝试以下额外的解决方法：

4. 更新Proteus版本：确保你使用的是最新版本的Proteus软件。某些旧版本可能存在兼容性问题，导致无法正确仿真。

5. 寻求其他仿真平台：如果以上方法仍然无效，你可以尝试使用其他的STM32仿真平台，如Keil、IAR等，以确保你的程序在实际硬件上正常工作。

希望以上方法能帮助你解决问题！

Answer 3

引自讯飞星火
这个问题可能是由于在Proteus仿真环境中，RCC_Config()函数的配置不正确导致的。请尝试以下步骤来解决这个问题：

1. 确保你已经正确配置了RCC_Config()函数。这个函数通常用于设置STM32的时钟源、时钟频率等参数。你需要根据你的硬件连接和需求来配置这个函数。

2. 检查你的代码中是否有其他错误。例如，你可能没有正确地初始化GPIO、USART等外设。这些错误也可能导致仿真无法正常运行。

3. 在Proteus仿真环境中，你可能需要使用特定的库函数来模拟RCC_Config()函数的行为。例如，你可以使用STM32CubeMX生成的代码，或者使用你自己编写的模拟函数。

4. 如果以上步骤都无法解决问题，你可以尝试在Proteus仿真环境中使用其他工具或方法来进行测试。例如，你可以使用JTAG调试器直接连接到STM32芯片，然后手动设置时钟参数。

希望这些建议能帮助你解决问题。如果问题仍然存在，建议你查阅STM32的相关文档和论坛，或者寻求专业人士的帮助。

Answer 4

该回答通过自己思路及引用到GPTᴼᴾᴱᴺᴬᴵ搜索,得到内容具体如下：
这个问题可能是由于在Proteus仿真环境中，RCC_Config()函数无法正确配置晶振导致的。你可以尝试以下方法来解决这个问题：

1、 确保你已经正确地连接了晶振到STM32的时钟引脚上。

2、 检查你的RCC_Config()函数是否正确实现了晶振的配置。这个函数通常需要设置系统时钟、AHB时钟、APB1时钟和APB2时钟的频率。你可以使用以下代码作为参考：

void RCC_Config(void)
{
    // 使能HSE时钟
    RCC->CR |= RCC_CR_HSEON;
    while ((RCC->CR & RCC_CR_HSERDY) == 0); // 等待HSE稳定

    // 设置PLL源为HSE
    RCC->CFGR &= ~RCC_CFGR_PLLSRC;
    RCC->CFGR |= RCC_CFGR_PLLSRC_HSE;

    // 设置PLL倍频系数
    RCC->CFGR &= ~RCC_CFGR_PPRE1;
    RCC->CFGR |= RCC_CFGR_PPRE1_DIV2; // 例如，设置为2

    // 设置系统时钟频率
    RCC->CFGR &= ~RCC_CFGR_SYSCLKSOURCE;
    RCC->CFGR |= RCC_CFGR_SYSCLKSOURCE_PLLCLK;
    RCC->CFGR &= ~RCC_CFGR_PLLMUL;
    RCC->CFGR |= RCC_CFGR_PLLMUL_DIV9; // 例如，设置为9

    // 使能PLL时钟
    RCC->CR |= RCC_CR_PLLON;
    while ((RCC->CR & RCC_CR_PLLRDY) == 0); // 等待PLL稳定

    // 更新系统时钟分频器
    RCC->CFGR &= ~RCC_CFGR_HPRE;
    RCC->CFGR |= RCC_CFGR_HPRE_DIV1; // 例如，设置为1
}

3、 如果问题仍然存在，尝试在Proteus仿真环境中使用其他时钟源，例如外部晶振或内部RTC。

希望这些建议能帮助你解决问题。

---

如果以上回答对您有所帮助，点击一下采纳该答案～谢谢

Answer 5

RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI;
RCC_OscInitStruct.HSEState = RCC_HSE_OFF;

Answer 6

【软件相关】Proteus仿真STM32记录

【软件相关】Proteus仿真STM32记录_proteus添加stm32-CSDN博客 文章浏览阅读3.3k次，点赞2次，收藏29次。最近接了一个项目，是基于Proteus仿真STM32的，虽然此前有听过类似的做法，也大概了解一点，但真正实践还是第一次，所以简单记录一下实践经历，本文所有的仿真都是Proteus 8.13._proteus添加stm32 https://blog.csdn.net/ZHOU_YONG915/article/details/130359835

解决STM32外部晶振无法启动的问题_普通网友的博客-CSDN博客 文章浏览阅读60次。通常，晶振需要连接到微控制器的两个引脚：一个用于时钟输入（晶振振荡器的输出），另一个用于时钟输出（晶振振荡器的输入）。外部晶振无法启动可能由于电源问题、晶振频率选择错误或晶振引脚配置错误所致。为了解决这些问题，需要确保稳定的电源供应、正确选择晶振频率并正确配置晶振引脚。在代码中使用合适的函数使能外部晶振控制器并切换系统时钟源，可以进一步确保外部晶振的正常启动。本文将介绍一些可能导致外部晶振无法启动的原因，并提供相应的解决方案。外部晶振需要稳定的电源供应，如果电源电压不足或不稳定，可能导致晶振无法启动。 https://blog.csdn.net/JeeVue/article/details/133204654

Answer 7

引用文心一言及其思考回答：
在Proteus仿真中，STM32的晶振无法使用可能是因为Proteus没有正确地模拟晶振。为了解决这个问题，您可以尝试以下方法：

1. 确保您的Proteus模型中已经正确地连接了晶振。通常，晶振应该连接到STM32的HSE（高速外部时钟）引脚。如果晶振没有正确连接，可能会导致程序无法正常运行。

2. 在C代码中，确保您已经正确地配置了RCC（时钟控制）模块。在RCC_Config()函数中，您需要设置晶振的频率，以及其他相关的时钟设置。例如：

void RCC_Config(void) {
    // 使用HSE作为时钟源，设置为8MHz
    RCC->CR |= (uint32_t)0x00010000;
    RCC->CFGR |= (uint32_t)0x00000000;

    // 等待HSE就绪
    while ((RCC->CR & RCC_CR_HSERDY) == 0) {
    }

    // 设置PLL
    RCC->CFGR |= (uint32_t)0x00010000;
    RCC->CFGR |= (uint32_t)0x00300000;

    // 等待PLL就绪
    while ((RCC->CR & RCC_CR_PLLRDY) == 0) {
    }

    // 切换到PLL作为系统时钟源
    RCC->CFGR |= (uint32_t)0x00000002;

    // 等待PLL作为系统时钟源就绪
    while ((RCC->CFGR & RCC_CFGR_SWS) != RCC_CFGR_SWS_1) {
    }
}

请注意，这只是一个示例，您需要根据您的具体硬件和时钟设置进行调整。

1. 如果您的Proteus仿真中使用的是第三方的STM32模型，可能需要检查该模型是否支持晶振功能。如果不支持，您可能需要寻找其他支持晶振功能的模型。

希望以上建议能帮助您解决问题。如果问题仍然存在，请提供更多详细信息，以便我们更好地了解您的问题并提供更具体的解决方案。

Answer 8

结合GPT给出回答如下请题主参考
问题分析：

从描述中可以看出，程序在加入 RCC_Config() 函数后无法正常运行，这可能是由于该函数导致了芯片的某些设置错误，导致程序崩溃。需要检查 RCC_Config() 函数中的代码，查找问题所在。

解决方法：

1. 检查 RCC_Config() 函数的代码是否正确。

该函数用于配置系统时钟，应该包含设置时钟源、分频系数等相关代码。如果其中有错误的设置，可能会导致系统时钟频率不正确、外设无法正常工作等问题。

1. 确认仿真环境配置是否正确。

可以在 Proteus 中检查仿真器和晶振等组件的设置是否正确，确保其与实际硬件环境一致。

1. 尝试重新构建工程文件。

有时候，程序中可能存在其他问题，导致 RCC_Config() 函数无法正常工作。可以尝试重新构建工程文件，检查是否有编译错误或警告信息提示。

示例代码：

以下是一份基于 STM32F103C8T6 的代码，用于配置系统时钟和 GPIO 口的初始化。其中包含了 RCC_Config() 函数的实现。

#include "stm32f10x.h"

void RCC_Config(void) {
    // 使能外部高速晶振
    RCC->CR |= RCC_CR_HSEON;
    while(!(RCC->CR & RCC_CR_HSERDY));
    // 选择外部高速晶振作为系统时钟源，同时设置 PLL 输入分频系数和倍频系数
    RCC->CFGR |= RCC_CFGR_PLLSRC | RCC_CFGR_PLLMULL9 | RCC_CFGR_PLLXTPRE;
    RCC->CFGR &= ~(RCC_CFGR_HPRE | RCC_CFGR_PPRE1 | RCC_CFGR_PPRE2);
    RCC->CFGR |= RCC_CFGR_HPRE_DIV1 | RCC_CFGR_PPRE1_DIV2 | RCC_CFGR_PPRE2_DIV1;
    // 启用 PLL 和等待 PLL 稳定
    RCC->CR |= RCC_CR_PLLON;
    while(!(RCC->CR & RCC_CR_PLLRDY));
    // 将 PLL 时钟作为系统时钟源
    RCC->CFGR |= RCC_CFGR_SW_PLL;
    while(!(RCC->CFGR & RCC_CFGR_SWS_PLL));
}

void GPIO_Config(void) {
    // 使能 GPIO 口的时钟
    RCC->APB2ENR |= RCC_APB2ENR_IOPCEN;
    // 配置 PC13 口为推挽输出模式，初始输出低电平
    GPIOC->CRH &= ~(GPIO_CRH_CNF13 | GPIO_CRH_MODE13);
    GPIOC->CRH |= GPIO_CRH_MODE13_0;
    GPIOC->ODR &= ~(1 << 13);
}

int main(void) {
    RCC_Config();
    GPIO_Config();
    while(1) {
        // 程序循环体
    }
    return 0;
}

Answer 9

1.检查RCC_Config()函数的配置：确保函数中的时钟配置与仿真环境相匹配。比如，检查是否正确配置了外部晶振的频率和倍频因子等参数。

2.确认仿真环境的时钟配置：在Proteus中，需要正确配置仿真环境的时钟参数，以便与代码中的时钟配置相匹配。比如，检查仿真环境中的时钟频率和倍频因子是否与代码中的配置一致。

3.检查其他可能的问题：除了时钟配置外，还要检查其他可能导致程序无法正常运行的问题。比如，检查是否正确配置了引脚和外设的初始化等。

Answer 10

在Proteus仿真中，如果只要加入RCC_Config()函数，程序就无法正常运行，可能有以下几个原因和解决方法：

硬件配置错误：首先，确保你的STM32芯片和晶振的硬件连线正确。检查晶振的引脚连接和连接的电源是否正确。

时钟配置错误：在使用STM32芯片时，需要正确配置系统时钟和外设时钟。确保在RCC_Config()函数中正确配置时钟源、系统频率和外设时钟使能。

Answer 11

引用讯飞星火
这个问题可能是由于在Proteus仿真环境中，RCC_Config()函数的配置不正确导致的。请尝试以下步骤来解决这个问题：

1. 确保你已经正确配置了RCC_Config()函数。这个函数通常用于设置STM32的时钟源、时钟分频因子等参数。你需要根据你的硬件连接和需求来配置这个函数。

2. 检查你的代码中是否有其他错误。例如，你可能没有正确地初始化GPIO、USART等外设。这些错误也可能导致仿真无法正常运行。

3. 如果问题仍然存在，你可以尝试在Proteus仿真环境中使用其他工具进行测试。例如，你可以使用STMicroelectronics提供的STM32CubeMX软件来生成代码，然后使用这个代码进行仿真。

4. 如果以上方法都无法解决问题，你可能需要寻求专业的技术支持。

Answer 12

参考gpt
在Proteus仿真环境中，如果你的STM32程序在加入RCC_Config()函数后无法正常运行，可能有几个原因。以下是一些可能的解决方案：

1. 时钟配置错误：

   • 确保在RCC_Config()函数中正确配置了系统时钟和外设时钟。在仿真环境中，时钟配置可能需要与实际硬件环境略有不同，因此需要特别注意。

2. 仿真时钟不匹配：

   • 在Proteus中，仿真时钟可能与实际硬件的时钟不完全匹配。尝试使用更接近实际硬件的时钟配置进行仿真，或者对仿真时钟进行调整。

3. 仿真器设置：

   • 确保Proteus仿真器的设置与你的程序和硬件环境相匹配。有些仿真器可能需要特定的配置才能正确模拟时钟。

4. 外部晶振仿真：

   • 如果你在实际硬件中使用了外部晶振，确保在Proteus中也正确配置了外部晶振仿真模型，并在仿真环境中正确连接了晶振引脚。

5. 调试信息输出：

   • 在程序中添加调试信息输出，例如打印时钟配置信息、时钟频率等，以便在仿真环境中查看时钟配置是否正确。

6. 使用其他仿真工具：

   • 如果在Proteus中无法解决问题，可以考虑尝试其他STM32仿真工具，例如Keil uVision等，以验证时钟配置是否正确。

由于无法直接访问你的具体Proteus仿真环境，以上建议可能需要根据你的具体情况进行调整。如果你能提供更多关于具体问题的信息，例如RCC_Config()函数的代码或相关时钟配置的细节，我可以为你提供更具体的帮助。

Answer 13

在Proteus中进行STM32的仿真时，有时候会遇到晶振无法使用的问题。其中一个常见的原因是没有正确配置RCC（Reset and Clock Control）模块。
下面是一些解决该问题的可能方法：

确保正确配置RCC模块：在程序中，使用RCC_Config()函数来配置STM32的时钟源和时钟分频器。确保您正确地配置了RCC模块，并且时钟源和分频器设置符合您的需求。

检查时钟源和分频器设置：仔细查看RCC_Config()函数中的时钟源和分频器设置。确保您选择的时钟源和分频器设置与您的晶振频率相匹配。例如，如果您使用的是8MHz的晶振，那么时钟源应该选择HSE（外部高速时钟），并且分频器设置应该将时钟频率分频到适合您的应用程序的范围。

检查硬件连接：确保您的硬件连接正确无误。检查晶振引脚的连接，确认晶振电路正确连接到STM32芯片。

更新Proteus版本：有时，旧版本的Proteus可能会导致一些兼容性问题。尝试使用最新版本的Proteus进行仿真，以确保没有版本相关的问题。

参考STM32的官方文档和示例代码：查阅STM32的官方文档和示例代码，了解正确配置RCC模块的方法。官方文档和示例代码通常提供了详细的说明和示例，可以帮助您正确配置和使用RCC模块。

如果您仍然遇到问题，建议您提供更多的细节、代码片段或错误信息，以便更准确地帮助您解决问题。

Answer 14

检查晶振的引脚连接和连接的电源是否正确

Answer 15

系统时钟和外设时钟检查一下
