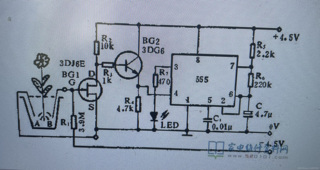

这是个土壤水分报警器

1.工作原理是什么,需要涉及到检测数据方面
2.这个电容为什么要用4.5微法;
3.电源为什么要用+4.5V和-4.5V;
4.如果要改进成控制灌溉应该怎么改进?
这是个土壤水分报警器

关注引自强大而免费的微信小程序:皆我百晓生。
1.工作原理:
该土壤水分报警器的工作原理基于电容的变化与土壤水分含量的关系。当土壤水分含量变化时,土壤中所含水分的变化会导致电容的变化。通过测量电容的变化,可以间接地推测土壤的水分含量。
该报警器通过使用一个555计时器芯片作为主控芯片,对土壤的电容进行检测,并通过输出信号来判断土壤的水分含量是否达到警报的阈值。具体的工作流程如下:
需要涉及的检测数据主要是土壤的电容值,可以通过读取芯片的引脚上的数据来获取。
2.电容为什么要用4.5微法:
电容的数值选择与芯片内部电路设计有关。555芯片较为常用的推荐电容值为1μF。根据设计需求,选择合适的电容值可以更好地匹配芯片的工作要求。4.5微法的电容值可能是设计者经过实验和测试得出的最佳值,可以使芯片的工作更加稳定和准确。
3.电源为什么要用+4.5V和-4.5V:
芯片555通常工作在双电源供电模式下,一般为正负供电,以保证芯片的正常工作。通过使用+4.5V和-4.5V电源,可以提供正负极性的电力输出,满足芯片内部电路的工作需求。
4.改进成控制灌溉的方法:
如果要改进土壤水分报警器用于控制灌溉,可以考虑以下几个方面的改进:
加入湿度传感器:除了电容的变化可以间接推测土壤水分含量外,还可以增加湿度传感器来直接测量土壤的湿度值。通过将湿度传感器的输出与555芯片进行连接,可以更精确地获取土壤湿度的数据。
控制执行器:在改进后的报警器中,可以增加一个控制执行器,如电磁阀,用于控制灌溉系统的开关。当土壤水分低于预设的阈值时,芯片可以输出一个信号来触发控制执行器,从而启动灌溉系统。
设定可调阈值:为了适应不同栽培植物的需求和不同的土壤环境,可以添加一个可调节的阈值设置功能。通过调节阈值,可以控制土壤水分的警戒线,以灵活适应不同的植物种类和生长阶段。
以下是一个简单的示例代码,展示了如何使用Arduino与555芯片搭建一个基于电容的土壤水分报警器:
const int capacitorPin = A0; // 连接555芯片用于检测电容变化的引脚
const int alarmPin = 2; // 连接555芯片用于触发警报的引脚
void setup() {
pinMode(alarmPin, OUTPUT);
Serial.begin(9600);
}
void loop() {
int capacitorValue = analogRead(capacitorPin); // 读取电容值
Serial.println(capacitorValue); // 输出电容值,便于调试
// 根据读取的电容值判断土壤水分情况
if (capacitorValue < 500) {
digitalWrite(alarmPin, HIGH); // 触发警报
} else {
digitalWrite(alarmPin, LOW); // 停止警报
}
delay(1000); // 延迟一秒
}
这段代码将芯片的引脚与Arduino的引脚进行连接,通过读取引脚上的电容值来判断土壤水分情况,并通过控制一个数字引脚上的输出信号来触发警报。需要注意的是,具体的电路连接方式可能与上述代码有所不同,需要根据实际情况进行调整。
