设计简易的电压电流表

Question

基于stc芯片设计一个简易电压电流表，电压检测范围在0-5伏，电流检测翻译在0-1安，检测误差小于2%。要求adc使用src自带的ad，不使用外置ad。求思路

Answer 1

【相关推荐】

• 这篇博客: 运算放大器选型之十大要点中的 9.ADC的采样时间被运放拖累 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:


  ADC采集信号，信号稳定的时候，很准确;信号变化的时候，数据不稳定。当然了，ADC有采样时间，软件工程师也知道，他采了10次，只取后5次，但是数据还是有不稳定的状态。让硬件来看电路，硬件工程师说，电路当然没有问题了，全是从别人那里扣来的，怎么在我这就有问题了?

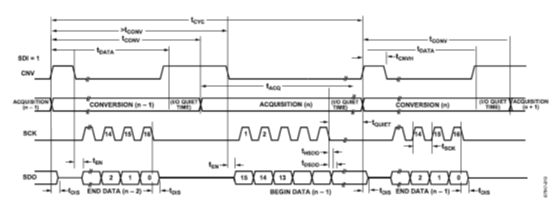

  先看ADC的指标Tcycmin=500ns和Tacqmin=80ns，这是颗SAR型ADC，速度能上Mbps，还算挺快的。所以，它连续采样10次，所用时间也才10μs左右。

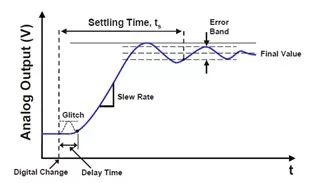

  而运放从信号输入到输出，并不是一个无延时的过程，而是一个有延时还带震荡的过程，同时，这个过程的时间还会因为后级线路的PCB设计而增大。如下图：

  看一下运放的指标，当4V时，达到0.01%，时间为5.1μs，此时带来的波动误差是0.4mV，而在4V范围内，一个16位ADC的1LSB为0.06mV。误差可以吃掉6,7个码字，如果再加上分布电容和走线电阻，这个时间会进一步增加，使得后级稳定时间增长，从而导致误差变得更加的大。


  后来，软件工程师调低了采样率，增加了采集时间，问题得以解决。
