可充电纽扣电池如何设计

Question

DS1302，现在想把图中的纽扣电池改成可充电的，请问可充电的纽扣电池电路怎么设计

Answer 1

【相关推荐】

• 你可以看下这个问题的回答https://ask.csdn.net/questions/7414371
• 这篇博客你也可以参考下：【蓝桥杯单片机组】| DS1302(官方驱动）+ 矩阵按键 + 数码管（改，解决数码管跳动的问题）
• 除此之外, 这篇博客: 【完美解决】ds1302外置时钟模块重复初始化时间问题（单片机掉电，模块电池供电）中的 关键代码： 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:


  ds1302头文件：

  #define WRITE_FLAG_ADDR  0xc0
  #define READ_FLAG_ADDR   0xc1
  #define FLAG_VAL         0x3a


  解释：
  定义三个宏，分别是写地址，读地址，和标记数值。
  注意：读地址为写地址+1。（数据手册有图）
  ds1302头文件：

  设置时间函数

  void ds1032_set_time(u16 year,u8 mon,u8 day,u8 hour,u8 min,u8 sec)
  {
  	year -= 2000; //年默认2000开始
  	if(year > 100) year = 0;

  	// 10转为bdc码
  	year = ((year /10) << 4) + year %10;
  	mon  = ((mon  /10) << 4) + mon  %10;
  	day  = ((day  /10) << 4) + day  %10;
  	hour = ((hour /10) << 4) + hour %10;
  	min  = ((min  /10) << 4) + min  %10;
  	sec  = ((sec  /10) << 4) + sec  %10;

  	// 写入寄存器，同时标记一个地址
  	ds1302_wirte_rig(0x8e,0x00);//关闭写保护
  	ds1302_wirte_rig(WRITE_FLAG_ADDR,FLAG_VAL);//写入已经设置时间标记
  	ds1302_wirte_rig(0x80,sec);//seconds秒
  	ds1302_wirte_rig(0x82,min);//minutes分
  	ds1302_wirte_rig(0x84,hour);//hours时
  	ds1302_wirte_rig(0x86,day);//date日
  	ds1302_wirte_rig(0x88,mon);//months月
  	ds1302_wirte_rig(0x8c,(u8) year);//year年
  	// ds1302_wirte_rig(0x8a,7);// 星期日
  	ds1302_wirte_rig(0x8e,0x80);//开启写保护
  }


  初始化时间函数：

  void ds1032_init_time(void)
  {
  	if(ds1302_read_rig(READ_FLAG_ADDR)!= FLAG_VAL) // 如果未标记，执行初始化时间
      {
  		ds1032_set_time(2020,12,31,23,59,30);// 2020年12月31日，23：59：30
  		printf("Y时间初始化完成,标记：%x\r\n",ds1302_read_rig(READ_FLAG_ADDR));
  	}
  	else
  	{
  		printf("N时间不用重复初始化,标记：%x\r\n",ds1302_read_rig(READ_FLAG_ADDR));
  	}

  }


  解释：
  先判断有无标记，有则执行ds1032_set_time，否则不执行。

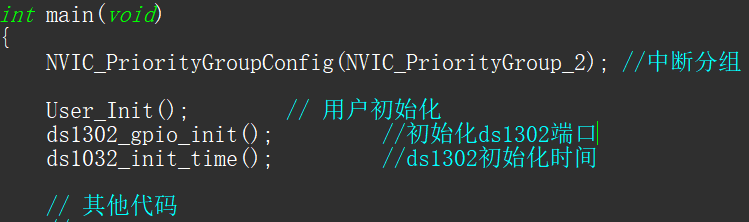

  main源文件：
  使用示例

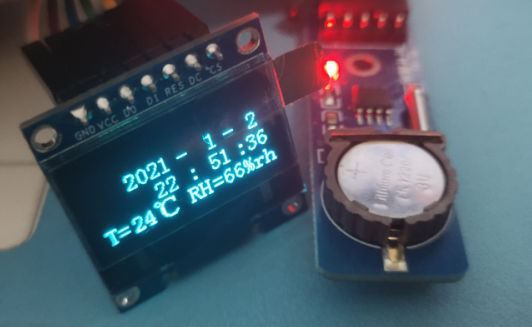

  实物效果图：


如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^
