求蓝牙音箱的原理图与PCB

Question

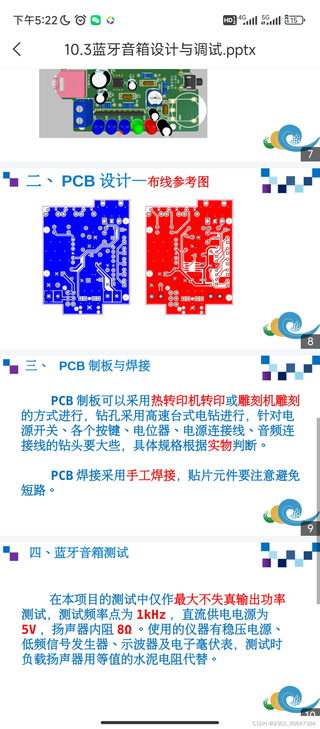

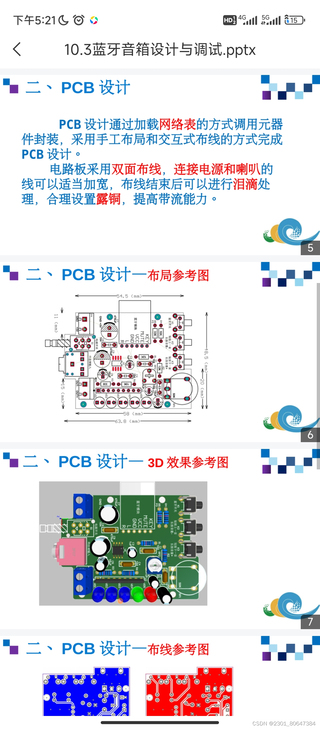

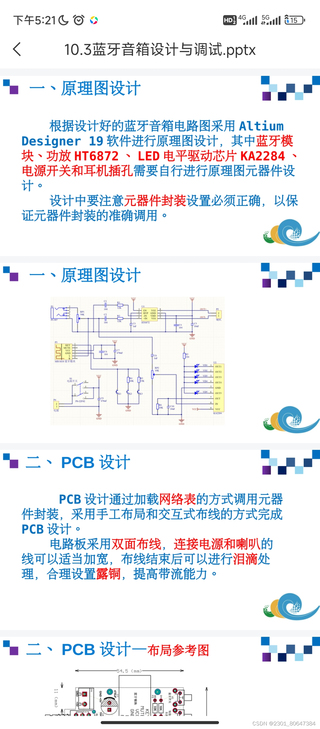

求一下以下要求的蓝牙音箱原理图与PCB，用以下的要求绘制原理图与相关的PCB

Answer 1

由人工智能和答主提供，可以参考如下，如果回答的不正确，及时评论区回复，我追加回答，谢谢。

很抱歉，作为一个认知智能模型，我无法直接提供蓝牙音箱的原理图与PCB。但是，我可以为您提供一些建议和指导，以帮助您自己绘制原理图和设计PCB。

1. 首先，您需要了解蓝牙音箱的基本组成部分，包括：

   • 蓝牙模块（用于接收和发送音频数据）
   • 音频放大器（用于放大音频信号）
   • 扬声器（用于播放声音）
   • 电源管理电路（用于为其他组件提供稳定的电源）
   • 控制按钮（用于控制音量、播放/暂停等功能）

2. 根据上述组成部分，您可以开始绘制原理图。在绘制原理图时，请确保遵循以下原则：

   • 使用适当的符号表示每个组件，如电阻、电容、电感等。
   • 将各个组件连接在一起，形成一个完整的电路。
   • 添加必要的标注，如元件值、电压、电流等。

3. 在完成原理图后，您可以开始设计PCB。在设计PCB时，请确保遵循以下原则：

   • 选择合适的PCB板材料和层数。对于简单的蓝牙音箱，双层板可能就足够了。
   • 根据原理图中的组件布局，合理规划PCB上的元器件位置。注意保持一定的间距，以便于焊接和散热。
   • 为每个组件预留焊盘，并确保焊盘尺寸合适。
   • 添加必要的布线规则，如线宽、线距等。
   • 在PCB的边缘添加安装孔，以便将音箱固定在其他设备上。

4. 在完成原理图和PCB设计后，您可以使用专业的EDA软件（如Altium Designer、Eagle等）进行仿真和验证。这可以帮助您检查电路的正确性和性能。

5. 如果一切顺利，您可以将原理图和PCB文件交给制造商进行生产。请注意，在生产过程中可能需要对原理图和PCB进行一些调整，以确保最终产品的性能和质量。
