AD软件PCB 元件封装 2D

Question

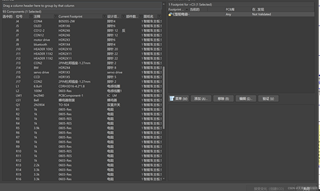

1.如何根据PCB元件在原理图中的封装类型画出2D的标准封装图
比如我在网上搜HDR1X6找不到具体的封装尺寸
2.应该怎么搜才能获得元器件具体的封装尺寸，或者是那种封装数据手册
我只能搜到0805和0603电阻，电容的具体封装尺寸，但是二极管，开关，排针，LED，定位孔的2D封装找不到😭
希望大家可以帮忙出出主意🙏

Answer 1

针对第一个问题，如果您在原理图中使用的是标准的封装类型，比如SOIC、QFN等，那么可以通过查找相关的标准资料或手册来获取封装的尺寸信息。这些资料通常由相关的标准组织或器件制造商提供，可以在它们的官方网站上找到。例如，您可以在JEDEC的官方网站上找到各种标准封装的尺寸信息。

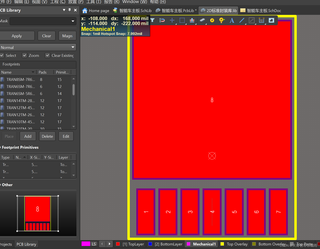

如果您在原理图中使用的是非标准的封装类型，那么可能需要手动测量元件的封装尺寸，并根据测量结果绘制2D的标准封装图。在测量时，可以使用卡尺、游标卡尺等工具来测量封装的长度、宽度、高度等参数。绘制2D的标准封装图时，可以使用CAD软件或者其他绘图软件，根据测量结果绘制封装的轮廓、引脚位置、引脚间距等信息。

针对第二个问题，获取元器件具体的封装尺寸可以尝试以下几种方法：

1. 查询元器件的数据手册：元器件的数据手册通常会包含封装的尺寸信息，可以在元器件制造商的官方网站上下载。

2. 查询元器件的3D模型：一些元器件制造商会提供元器件的3D模型，可以使用CAD软件打开并测量封装的尺寸。

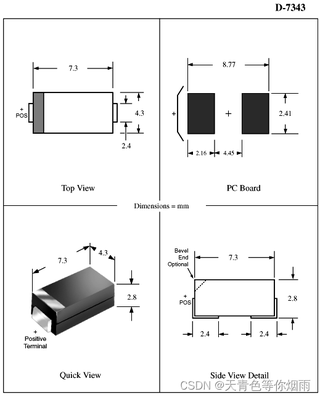

3. 查询元器件的封装图：有些元器件制造商会提供元器件的封装图，可以在封装图中找到封装的尺寸信息。

4. 查询元器件的封装标准：一些元器件的封装是按照标准封装进行设计的，可以查询相关的标准封装资料来获取封装的尺寸信息。

需要注意的是，不同的元器件制造商可能会对同一种封装进行微调，所以在使用元器件时，最好还是以具体的元器件数据手册或封装图为准。
