求带ENSP 网络拓扑 求解惑

Question

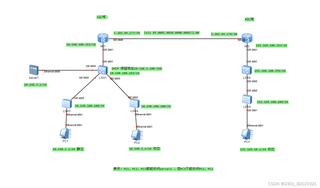

大家好 帮我看一下这个ENSP的这个网络拓扑 我锻炼一下网络 我这一方面是一个基础薄弱 有没有专业人士 指导一下思路以求解惑 谢谢 感谢

感谢

Answer 1

首先你要看明白LSW1上是配置dhcp服务器的 保留地址以及分配的地址范围你可以使用gpt命令出来，然后在LSW1上配置一个ospf或者rip的动态路由发布10.148.100.0这个网段，AR1发布1.202.89.0/30这个网段，然后AR1和AR2之间配置isis，然后互相重发布，AR2和LSW2之间再配置ospf或者rip路由发布192.168.100.0/24这个网段，pc3是通过dhcp获取的，然后你这个标签应该是错的，应该把192.168.10.x/24修改为192.168.100.x，这样PC1，PC2,PC3就互相就有路由了，就可以访问server1了，最后使用acl或者地址前缀列表，在AR2上匹配过滤掉10.148.3.1这个地址就可以
