示波器测量采样率疑问？

Question

Tektronix示波器，TDS 1012C-SC 采样率为1Gs/s，存储深度为2500即2.5k。

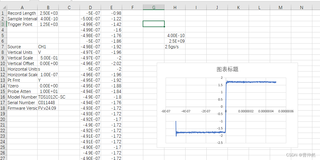

为什么测试1Mhz的方波信号时，记录一个周期的数据导出，为2500个点，此时按记录的数据来看采样率到了2.5Gs/s，相邻两个数据时间差为0.4ns，这样采样率比示波器最高采样率高了2.5倍。这是为什么

Answer 1

【以下回答由 GPT 生成】

问题的原因是因为示波器在采集数据时使用了内插方法来增加数据点的数量。通常，示波器在显示信号时会对原始数据进行内插处理以获得更平滑的波形。这意味着示波器会根据原始数据点之间的时间间隔，生成更多的数据点以增加信号的分辨率。

内插方法可以是线性内插或者更高阶的内插方法，如样条插值。这些方法可以根据原始数据点之间的时间间隔和幅度值，生成更多的数据点以填补间隔。

以下是示例代码，演示如何使用Python的numpy库进行线性内插：

import numpy as np

# 原始数据点及其时间间隔
original_data = np.array([0, 1, 0, -1])
time_interval = 0.4  # ns

# 计算插值后的时间间隔
interpolated_interval = time_interval / (len(original_data) - 1)

# 生成插值后的时间点
interpolated_time = np.arange(0, len(original_data), interpolated_interval)

# 使用线性插值方法生成插值后的数据点
interpolated_data = np.interp(interpolated_time, np.arange(len(original_data)), original_data)

在上述代码中，我们首先定义了原始数据点和它们之间的时间间隔。然后，我们计算了插值后的时间间隔，即将原始时间间隔除以原始数据点的数量减1。接下来，我们生成了插值后的时间点，使用numpy库的arange函数来生成一个从0开始，步长为插值后的时间间隔，长度为原始数据点数量的数组。最后，我们使用numpy库的interp函数进行线性插值，将插值后的时间点和原始数据点作为输入，生成插值后的数据点。

可以通过类似的方式将示波器记录的数据点进行内插处理，以获得更多的数据点。但需要注意，这种内插处理会使信号具有更高的分辨率，但原始数据点的信息并没有增加。因此，插值后的数据点数不代表示波器的实际采样率。真正的采样率仍然是示波器的额定采样率。

如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^
