嘉立创EDA绘图有一些疑问

Question

就是这个我不知道为什么我画的图没有这个灰色的十字，转成pcb之后导线也没有连上，但是同学画的就有。

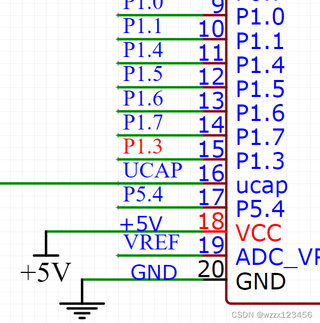

这个是我画的如下：

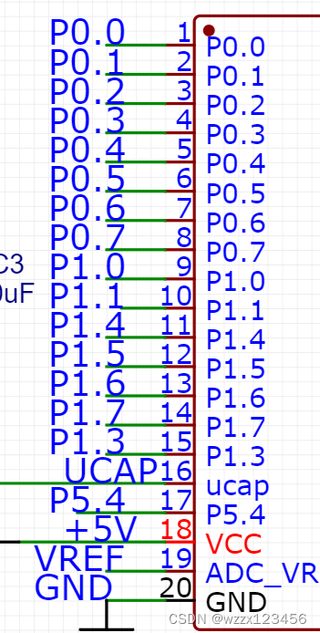

这个是同学画的如下：

Answer 1

【以下回答由 GPT 生成】

对于缺少灰色十字标志和导线没有正确连接的问题，可能是由于以下原因导致的：

1. 缺少正确的元件库：检查是否正确导入了包含所需元件的库文件。如果不确定，可以尝试重新导入或下载嘉立创EDA软件官方提供的元件库。

2. 元件放置错误：确保你在绘制电路图时将正确的元件放置在正确的位置。检查元件的引脚是否正确连接，并确保没有任何残留的引脚与其他元件相连。

3. 元件属性设置错误：通过双击元件，查看元件的属性设置。确保元件的属性正确设置，例如元件的值、尺寸、引脚功能等。

4. 网络连接错误：确保元件之间的连接正确。检查每个元件的引脚连接是否正确。如果引脚没有正确连接，可以使用软件提供的连线工具重新连接。

5. 网表生成错误：在进行PCB绘制之前，需要生成正确的网表。确保在绘制电路图时，所有的元件都与正确的符号和封装关联。如果忽略了某些元件，可能导致导线不正确连接。

为了更好地帮助您解决问题，可能需要提供更多的细节或是截图。
