如何用带有lan8720的stm32开发板实现tcp/ip通信

Question

我使用正点原子的STM32F429IGT6的开发板,上面配置了LAN8720A的以太网,如何在STM32CubeMX 1.13.1版上面实现和普通计算机通过TCP/IP进行通信?我看了一下这个版本的stm32cubemx里面配置lwip的时候只有lan8742的选项，没有8720。

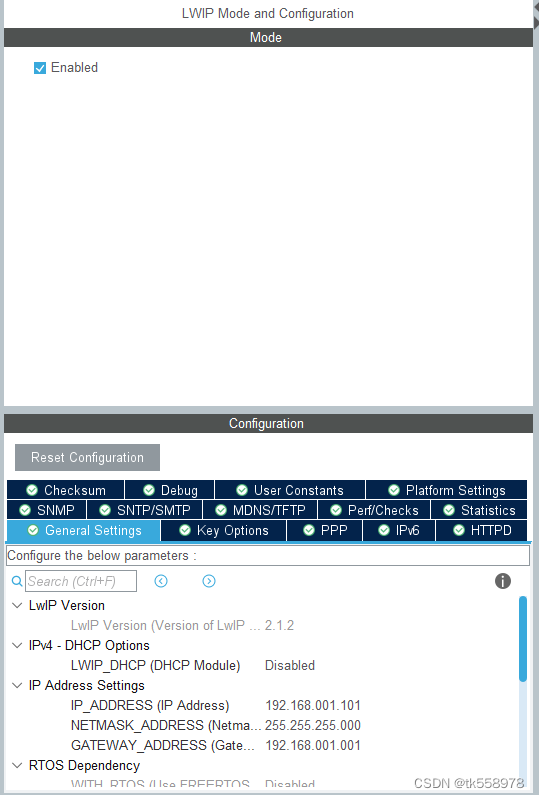

我使用生成的代码烧入开发板后，直接将计算机和开发板用网线连接起来，计算机网卡设置手动配置ip地址，确保和lwip里面的手动ip在同一网段。结果我在开发板程序里面编写用udp发送数据给计算机上的接收程序，无法收到数据。win11的以太网设置上说“未连接”，且无法ping通。以下是我根据正点原子提供的资料配置的管脚

是否可以不需要完全靠自己从零编写lan8720的驱动也能直接达成目标呢？

Answer 1

引用GPT4和答主提供，参考如下：

要在STM32F429IGT6开发板上使用LAN8720实现TCP/IP通信，您需要使用LwIP库。虽然在STM32CubeMX 1.13.1版中没有直接支持LAN8720的选项，但您可以手动配置LwIP以使用LAN8720。以下是实现此目标的步骤：

1. 首先，确保您的开发板已正确连接到以太网接口。

2. 下载并安装LwIP库。您可以从官方网站下载最新版本的LwIP库：https://www.segger.com/downloads/lwip/

3. 将下载的LwIP库解压缩到您的项目文件夹中。

4. 打开STM32CubeMX，创建一个新的工程，并将您的开发板添加到项目中。

5. 在STM32CubeMX中配置以太网接口。选择您的开发板型号（例如STM32F429IGT6），然后配置以太网接口的MAC地址、IP地址和子网掩码。确保这些设置与您的计算机上的网络设置相匹配。

6. 在STM32CubeMX中配置LwIP。转到“Project”菜单，然后选择“Manage Peripheral”。在弹出的窗口中，找到并启用“ETHERNET”外设。然后，转到“Configuration”选项卡，选择“LWIP”，并配置相应的参数，如缓冲区大小、线程优先级等。

7. 生成代码并烧入开发板。现在，您应该能够在开发板上使用TCP/IP进行通信了。

8. 编写一个接收程序，该程序将监听指定的IP地址和端口，等待接收数据。您可以使用UDP或TCP协议来实现这一点。

9. 编写一个发送程序，该程序将通过TCP/IP向接收程序发送数据。

10. 将接收程序和发送程序分别烧入开发板，并确保它们可以相互通信。

虽然您可能需要自己编写一些底层代码来处理LAN8720的驱动，但这通常不是必需的。LwIP库已经包含了对大多数常见以太网控制器的支持，包括LAN8720。只要正确配置LwIP，您应该能够使用它与计算机进行TCP/IP通信。

Answer 2

STM32F407 + LAN8720A + LWIP 实现TCP服务器_stm32f407+freertos+lan8720+lwip1.4.1+dhcp+标准库+mdk5-CSDN博客 文章浏览阅读1w次，点赞8次，收藏128次。STM32F407 + LAN8720A + LWIP 实现TCP客户端环境说明：开发板：某宝买的，STM32F407IGSTM32CUBEMX5.6HAL Lib Version 1.25（一）配置时钟（二）配置调试串口（三）配置以太网ETH（1）基础配置顺序依次说明：LAN8720A使用的是RMII接口进行配置寄存器自动重连使能MAC地址LAN8720A的物理地址（类似IIC的从设备地址），可配置为0或者1，由LAN8720A的RXER/PHYAD0引脚控制_stm32f407+freertos+lan8720+lwip1.4.1+dhcp+标准库+mdk5 https://blog.csdn.net/qq153471503/article/details/106237986

Answer 3

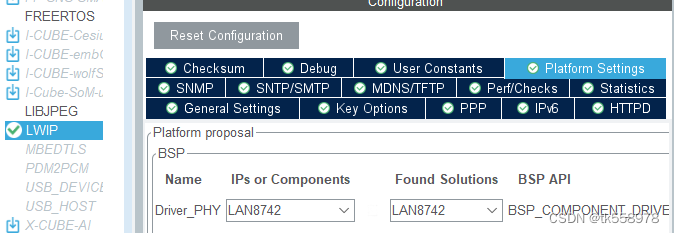

我的STM32CubeMX里面相关的界面和链接里面的对不上号，少了很多东西。不知道是不是软件配置出了什么问题，还是说F429芯片就只有这些内容

Answer 4

这是我找到的一些关于如何使用带有lan8720的stm32开发板实现tcp/ip通信的资源：

1. STM32F407+LAN8720A+STM32CubeMX+Lwip 网络通讯: 介绍了如何使用STM32连上路由器，然后通过上位机给STM32发送命令。
2. ETH LAN8720 调试记录: 这篇文章介绍了LwIP这个轻量级的IP协议，这个协议有无操作系统的支持都可以运行。
3. 正点原子【STM32-F407探索者】第六十章网络通信实验: 这篇文章会教你如何用网线将开发板和电脑连接起来。
4. LWIP应用开发|不带操作系统移植LWIP: 这篇文章介绍了如何使用STM32CubeMX将LWIP移植到STM32H743开发板上。
   以上是我搜索到的信息，希望对你有所帮助。在操作过程中，如果有任何问题，请随时向我询问。

Answer 5

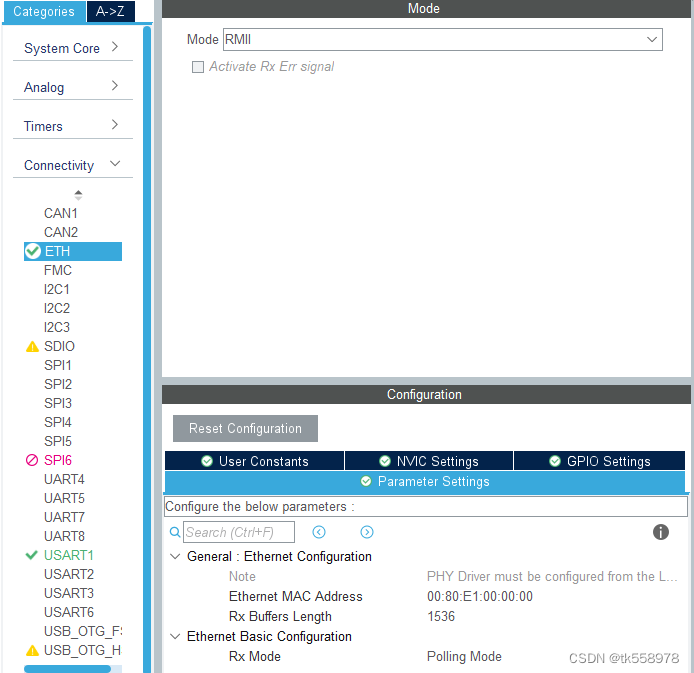

我的板子和你提供的资料讲的F407似乎对不上，比如里面提到PD3对应ETH_Reset，而我这里只有以下选项

Answer 6

你的第一个链接里面的STM32CubeMX和我这个版本对不上号，会不会是软件配置有什么问题呢？

Answer 7

引用讯飞星火
是的，你不需要完全从零编写LAN8720A的驱动。你可以尝试使用已有的库，如LwIP或者uIP，这些库已经实现了TCP/IP协议栈和以太网驱动，你只需要配置好相关参数即可。

首先，你需要在STM32CubeMX中配置LwIP库。虽然1.13.1版本可能没有LAN8720A的选项，但你可以尝试使用LAN8742A作为替代。在LwIP设置中，选择"ETH_PHY_ADDRESS"为"LAN8742A"，然后在"ETH_PHY_TYPE"中选择"RMII_MODE"。这样，LwIP将自动配置LAN8742A以太网驱动。

接下来，你需要配置TCP/IP参数。在LwIP设置中，选择"PACKET_BUFFER_SIZE"为"64"（默认值），然后设置"DHCP_CLIENT_TIMEOUT"为一个合适的值（例如5秒）。最后，确保你的计算机和开发板的IP地址在同一网段。

现在，你可以在STM32CubeMX生成的代码基础上进行修改，以便通过UDP发送数据给计算机上的接收程序。以下是一个简单的示例：

1. 在main.c文件中添加以下头文件：

#include "lwip/udp.h"
#include "lwip/ip_addr.h"
#include "lwip/netdb.h"

1. 在main()函数中初始化LwIP：

// ...其他初始化代码...

// 初始化LwIP
struct ip_addr ipaddr;
struct ip_addr netmask;
struct ip_addr gw;
uint8_t ip_address[4] = {192, 168, 1, 10}; // 请根据实际情况修改IP地址
uint8_t netmask_address[4] = {255, 255, 255, 0}; // 请根据实际情况修改子网掩码
uint8_t gateway_address[4] = {192, 168, 1, 1}; // 请根据实际情况修改网关地址

IP4_ADDR(&ipaddr, ip_address[0], ip_address[1], ip_address[2], ip_address[3]);
IP4_ADDR(&netmask, netmask_address[0], netmask_address[1], netmask_address[2], netmask_address[3]);
IP4_ADDR(&gw, gateway_address[0], gateway_address[1], gateway_address[2], gateway_address[3]);

netif_add(&netif, &ipaddr, &netmask, &gw, NULL, &ethernetif_init, &tcpip_input);
netif_set_default(&netif);
netif_set_up(&netif);

1. 创建一个UDP套接字并绑定到一个端口：

// ...其他初始化代码...

// 创建UDP套接字
int udp_socket = socket(AF_INET, SOCK_DGRAM, IPPROTO_UDP);
if (udp_socket < 0) {
    printf("创建UDP套接字失败
");
    return -1;
}

// 绑定套接字到端口
struct sockaddr_in server_addr;
memset(&server_addr, 0, sizeof(server_addr));
server_addr.sin_family = AF_INET;
server_addr.sin_port = htons(12345); // 请根据实际情况修改端口号
inet_pton(AF_INET, "192.168.1.10", &server_addr.sin_addr); // 请根据实际情况修改服务器IP地址
if (bind(udp_socket, (struct sockaddr *)&server_addr, sizeof(server_addr)) < 0) {
    printf("绑定套接字失败
");
    return -1;
}

1. 在无限循环中发送和接收数据：

// ...其他初始化代码...
while (1) {
    // 准备要发送的数据（这里只是一个简单的示例）
    char data[] = "Hello, World!";
    int data_len = strlen(data);
    struct sockaddr_in client_addr;
    socklen_t client_addr_len = sizeof(client_addr);
    int sent_len = sendto(udp_socket, data, data_len, 0, (struct sockaddr *)&client_addr, client_addr_len);
    if (sent_len < 0) {
        printf("发送数据失败
");
        return -1;
    } else {
        printf("已发送%d字节数据
", sent_len);
    }

    // 接收数据（这里只是一个简单的示例）
    char recv_data[128];
    int recv_len = recvfrom(udp_socket, recv_data, sizeof(recv_data), 0, (struct sockaddr *)&client_addr, &client_addr_len);
    if (recv_len < 0) {
        printf("接收数据失败
");
        return -1;
    } else {
        recv_data[recv_len] = '\0'; // 确保字符串以空字符结尾
        printf("已接收%d字节数据： %s
", recv_len, recv_data);
    }
}

现在，你应该可以通过UDP与计算机上的接收程序进行通信了。如果仍然无法收到数据，请检查网络连接、IP地址和端口设置是否正确。

Answer 8

这里找不到ETH_PHY_TYPE字段

Answer 9

该回答通过自己思路及引用到CHATGPT搜索,得到内容具体如下：

在使用 STM32CubeMX 配置以太网（Ethernet）时，可能会遇到特定型号的以太网 PHY（物理层）不在 STM32CubeMX 中直接支持的情况。在这种情况下，你可能需要手动配置以太网驱动和 PHY 驱动。

以下是一些可能的步骤，但请注意具体步骤可能会有所不同，具体取决于你使用的 STM32CubeMX 和 HAL 库的版本，以及 LAN8720A PHY 的特定驱动支持情况。

步骤：

1. 配置以太网：

   • 打开 STM32CubeMX。
   • 在 "Pinout & Configuration" 选项卡中，选择你的 MCU 型号。
   • 在左侧 "Middleware" 下找到 "LwIP TCP/IP stack"，配置 LwIP 参数。确保启用以太网。
   • 在 "Configuration" 选项卡中，找到 "Ethernet" 部分。你可能只能选择 LAN8742A，但这并不是问题。

2. 修改代码：

   • 生成代码并在你的工程中打开。
   • 打开 ethernetif.c 文件。这个文件通常在 Middlewares\Third_Party\LwIP\src\ethernetif 目录下。
   • 在文件中找到 PHY 初始化部分，它可能是在 ETH_PHY_IO_Init 函数中。在这里，你需要手动配置 LAN8720A 的寄存器，因为 STM32CubeMX 可能无法自动完成这个工作。
   • 这可能涉及到 PHY 的速率、模式等设置。你需要查阅 LAN8720A 的数据手册来获取这些设置。

3. PHY 驱动：

   • 在 Middlewares\Third_Party\LwIP\src\ethernetif 目录下，你可能需要提供 LAN8720A 的 PHY 驱动文件。这通常是 phy_lan8742a.c 的变种。你可能需要创建一个新的文件，如 phy_lan8720a.c，并在其中实现 LAN8720A 的 PHY 驱动。

4. 重要说明：

   • 确保计算机的防火墙允许网络流量通过所选端口。
   • 在进行 TCP/IP 通信时，请确保在 STM32 上设置了正确的 IP 地址、子网掩码和网关，并且计算机的设置也是正确的。
   • 使用 Wireshark 或类似的网络抓包工具，观察是否有从 STM32 发送的数据包以及是否有响应。

以上步骤可能需要深入学习 LwIP 和 STM32CubeMX 的使用。在进行这些配置时，请参考 STM32CubeMX 和 LwIP 的文档，以确保正确设置和配置。

如果以上回答对您有所帮助，点击一下采纳该答案～谢谢

Answer 10

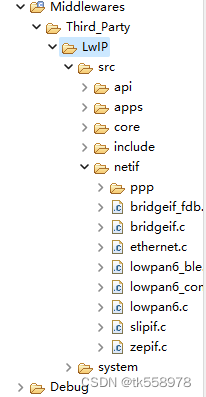

生成的项目里面没有你说的ethernetif.c文件

Answer 11

该回答引用自GPT-4,由博主GIS_Liu编写：

首先，让我们尝试解决您在使用STM32CubeMX版本1.13.1配置LWIP时找不到LAN8720A选项的问题。通常情况下，LAN8720A应该在STM32CubeMX中是可用的，但有时候可能需要手动配置一些选项。下面是一种可能的解决方法：

1. 打开STM32CubeMX并创建一个新的工程。
2. 在 "Pinout & Configuration" 标签页中，选择您的STM32F429IGT6开发板型号。
3. 在 "Middleware" 标签页中，找到并启用 "LwIP Middleware"。
4. 单击 "LwIP Middleware"，然后选择 "TCP/IP stack"。
5. 在 "Ethernet" 部分，您可能会看到LAN8742选项。如果没有LAN8720A选项，您可以尝试选择LAN8742并稍后手动更改。

在选择了LAN8742后，您可以尝试手动配置LAN8720A的设置。这通常涉及以下步骤：

1. 在 "Pinout & Configuration" 标签页中，为LAN8720A的引脚配置正确的引脚。这些引脚包括MDIO、MDC、RMII_RXD0、RMII_RXD1、RMII_TX_EN、RMII_TXD0、RMII_TXD1等。确保引脚配置与您的硬件连接匹配。

2. 在 "Configuration" 标签页中，找到 "Ethernet" 部分。这里您应该能够配置LAN8720A的一些设置，如速度、模式等。请根据您的硬件配置进行适当的设置。

3. 在 "Project" 标签页中，点击 "Project Settings"，然后选择 "Code Generator"。确保 "Generate peripheral initialization as a pair of '.c/.h' files per peripheral" 处于选中状态。

4. 单击 "Generate Code" 生成代码，并将生成的代码下载到您的STM32开发板上。

一旦完成上述步骤，您的STM32开发板应该能够正常与计算机通过LAN8720A进行通信。然后，您可以编写代码来实现TCP/IP通信。

以下是一个简单的示例代码，用于在STM32上使用LWIP库实现TCP/IP通信：

#include "lwip/opt.h"
#include "lwip/arch.h"
#include "lwip/api.h"
#include "lwip/sys.h"
#include "lwip/tcp.h"

void tcp_server_task(void *arg) {
  struct netconn *conn, *newconn;
  err_t err;
  LWIP_UNUSED_ARG(arg);

  conn = netconn_new(NETCONN_TCP);
  netconn_bind(conn, IP_ADDR_ANY, 1234);
  netconn_listen(conn);

  while (1) {
    err = netconn_accept(conn, &newconn);
    if (err == ERR_OK) {
      struct netbuf *buf;
      void *data;
      u16_t len;

      while (netconn_recv(newconn, &buf) == ERR_OK) {
        do {
          netbuf_data(buf, &data, &len);
          // 在这里处理接收到的数据，可以回复数据等操作
          netconn_write(newconn, data, len, NETCONN_COPY);
        } while (netbuf_next(buf) >= 0);
        netbuf_delete(buf);
      }
      netconn_close(newconn);
      netconn_delete(newconn);
    }
  }
}

int main(void) {
  sys_thread_new("tcp_server", tcp_server_task, NULL, DEFAULT_THREAD_STACKSIZE, osPriorityNormal);
  sys_thread_t main_thread = sys_thread_new("main", NULL, NULL, DEFAULT_THREAD_STACKSIZE, osPriorityNormal);

  // 初始化lwip库
  lwip_init();

  // 启动RTOS调度
  vTaskStartScheduler();

  while (1) {
    // 主循环
  }
}

此代码创建了一个简单的TCP服务器，监听端口1234，并可以接收来自客户端的连接和数据。您可以根据自己的需求进行修改和扩展。

请注意，以上代码仅供参考，您可能需要根据您的具体硬件和需求进行适当的修改。此外，确保您的计算机防火墙设置允许与STM32开发板的通信。如果您遇到问题，可以查看LWIP库的文档以获取更多信息。希望这些步骤和示例代码能够帮助您实现TCP/IP通信。如果有任何疑问或需要进一步的帮助，请随时提出。

如果该回答解决了您的问题，请采纳！如果没有，请详述问题所在！

Answer 12

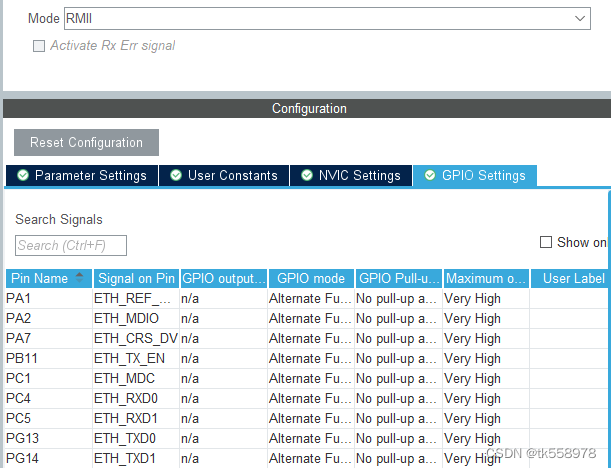

我这里的引脚选项只有这些：

Answer 13

引用人工智能的回答
当然可以。正点原子提供了一个基于LwIP的以太网驱动，你可以使用它来快速实现TCP/IP通信。以下是一些步骤和指导，帮助你实现这个目标：

1. 使用STM32CubeMX创建一个新项目
   选择STM32F4xx系列芯片。
   配置外设：
   启用RCC（内部高速时钟，外部高速时钟，内部低速时钟）。
   启用GPIO：将PA1, PA2, PA3, PA4, PA5, PA6, PA7, PC1, PC2, PC3, PC4, PC5设置为GPIO_Output_PP;将PB0, PB1, PB10, PB11, PB12, PB13, PB14设置为GPIO_Input_Floating;将PB15设置为GPIO_Output_PP。
   启用串行通信：将UART1, UART2, UART3设置为异步模式。
   启用CAN：根据需要启用CAN。
   启用USB：根据需要启用USB。
   启用以太网：选择LAN8742A，启用MII模式。
2. 生成代码
   生成代码并在STM32上运行。
3. 配置LwIP
   在lwipopts.h中，设置所需的IP地址和子网掩码。
   在lwipopts.h中，启用UDP和TCP。
   在lwipopts.h中，设置内存分配策略。
   在lwipopts.c中，启用DHCP客户端。
4. 编写应用程序
   创建一个简单的TCP服务器，监听一个端口并接收数据。
   创建一个简单的TCP客户端，连接到服务器的IP和端口，并发送数据。
5. 测试
   将开发板连接到计算机。
   在计算机上设置一个端口转发规则，将来自开发板的数据转发到运行在计算机上的接收程序。
   使用telnet或类似工具连接到开发板的TCP服务器，并发送数据。
   注意
   确保开发板和计算机在同一网络中，或者使用正确的路由器配置。
   确保计算机上的防火墙允许开发板上的IP地址。
   如有需要，请调整开发板上的LAN8720A的配置。
   希望这可以帮到你。如果你有任何进一步的问题或需要更多的指导，请告诉我！

Answer 14

看看我这么设置对不对

Answer 15

问题的答案是由GPT-4Plus模型生成，并经过@晓码自在博主的编辑：
可以使用STM32CubeMX 1.13.1版来配置LAN8720A的以太网通信，但是需要做一些修改。具体的步骤如下：

• 在STM32CubeMX中，选择ETH模式为RMII，并设置MAC地址和PHY地址（根据您的原理图，PHY地址应该是0）。
• 在高级设置中，选择User PHY，并保持默认的PHY寄存器配置。
• 在LWIP设置中，开启状态改变回调函数和连接状态改变回调函数，以支持网线的热拔插。
• 在生成的工程代码中，修改ethernetif.c文件，添加LAN8720A的复位代码，如下：


  HAL_GPIO_WritePin(GPIOE, GPIO_PIN_2, GPIO_PIN_RESET);
  HAL_Delay(50);
  HAL_GPIO_WritePin(GPIOE, GPIO_PIN_2, GPIO_PIN_SET);
  HAL_Delay(50);

• 在main函数的主循环中，调用MX_LWIP_Process函数，以处理LWIP的事件。
• 在MX_LWIP_Process函数中，添加以下代码，以检测网线的连接状态，并更新配置：

  ethernet_link_check_state(&gnetif);

• 在ethernetif.c文件中，修改ethernetif_notify_conn_changed函数，以实现网线的热拔插自动重连，如下：

void ethernetif_notify_conn_changed(struct netif *netif)
{
  ip_addr_t ipaddr;
  ip_addr_t netmask;
  ip_addr_t gw;

  if(netif_is_link_up(netif))
  {
    IP_ADDR4(&ipaddr, IP_ADDR0, IP_ADDR1, IP_ADDR2, IP_ADDR3);
    IP_ADDR4(&netmask, NETMASK_ADDR0, NETMASK_ADDR1 , NETMASK_ADDR2, NETMASK_ADDR3);
    IP_ADDR4(&gw, GW_ADDR0, GW_ADDR1, GW_ADDR2, GW_ADDR3);

    netif_set_addr(netif, &ipaddr , &netmask, &gw);


    netif_set_up(netif);
  }
  else
  {

    netif_set_down(netif);
  }
}

• 编写TCP或UDP的客户端或服务器代码，根据您的需求进行通信。

以上方法希望对你有所帮助。如果还有疑问，欢迎随时提出。

Answer 16

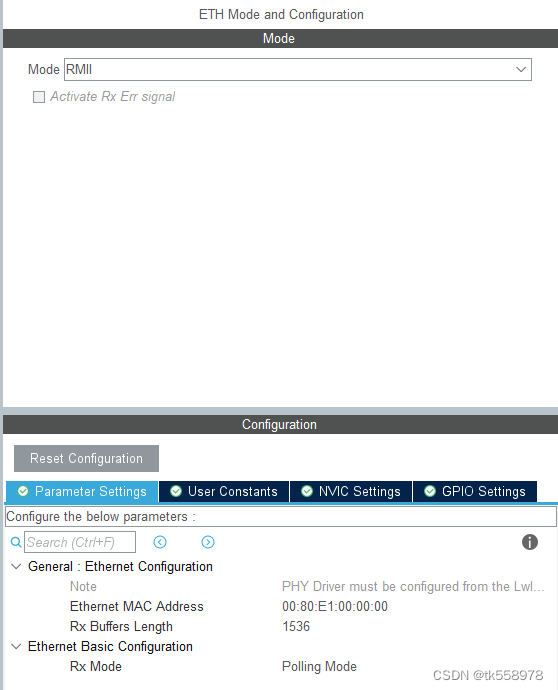

我的STM32CubeMX里面没有PHY地址，也没有高级设置的栏，不知道是不是软件配置有问题还是什么别的原因

Answer 17

引用文心一言：
您可以尝试使用 STM32CubeMX 中的 LwIP 驱动程序，它支持多种以太网 PHY（如 LAN8742）。您可以在 STM32CubeMX 中选择 LwIP 驱动程序，并将其配置为与 LAN8720A 兼容。

以下是一些建议的步骤：

1. 在 STM32CubeMX 中，选择 LwIP 驱动程序。

2. 在 LwIP 配置中，选择 LAN8742 作为 PHY。

3. 在 LwIP 配置中，将 MII 模式设置为 1。

4. 在 LwIP 配置中，将 PHY 地址设置为 0。

5. 在 LwIP 配置中，将 RMII 模式设置为 0。

6. 在 LwIP 配置中，将 RMII 速度设置为 100Mbps。

7. 在 LwIP 配置中，将 RMII 引脚设置为与 LAN8720A 兼容的引脚。

8. 生成代码并烧入开发板。

9. 在计算机上设置网卡的 IP 地址，确保与 LwIP 配置中的 IP 地址在同一网段。

10. 使用 UDP 发送数据给计算机上的接收程序。

如果您仍然无法收到数据，您可以尝试使用 Wireshark 等工具来捕获网络流量，以便进一步诊断问题。您还可以检查开发板的串口输出，以获取有关网络连接状态的信息。

Answer 18

LwIP配置中在哪些地方有你说的配置呢？

Answer 19

该回答通过自己思路及引用到GPTᴼᴾᴱᴺᴬᴵ搜索,得到内容具体如下：
是的，您可以使用STM32CubeMX 1.13.1版配置LWIP时选择LAN8720A作为以太网控制器。以下是实现TCP/IP通信的步骤：

1、 在STM32CubeMX中打开您的项目，然后选择“工具”->“选项”。

2、 在“选项”窗口中，选择“硬件”->“以太网”，然后在“以太网”下拉菜单中选择“LAN8720”。

3、 点击“应用”按钮保存更改。

4、 在STM32CubeMX中，右键单击您的项目，然后选择“生成代码”。这将生成包含LWIP库的代码文件。

5、 将生成的代码文件烧入您的开发板。

6、 编写一个TCP客户端程序，使用LWIP库中的函数与计算机上的TCP服务器进行通信。例如，您可以使用以下代码：

#include "lwip/api.h"
#include "lwip/tcp.h"
#include "lwip/err.h"
#include "lwip/sys.h"
#include "lwip/sockets.h"

#define SERVER_IP "192.168.1.100" // 替换为您的计算机的IP地址
#define SERVER_PORT 8080          // 替换为您的计算机上运行的TCP服务器的端口号

int main(void)
{
    struct netconn *conn;
    char recv_buf[1024];
    u16_t recv_len, sent_len;

    /* 初始化网络 */
    lwip_init();

    /* 创建TCP连接 */
    conn = netconn_new(NETCONN_TCP);
    if (conn == NULL)
    {
        printf("Error creating connection: %s
", lwip_geterrmsg(netconn_errno(conn)));
        return 1;
    }

    /* 连接到服务器 */
    err_t err = netconn_connect(conn, SERVER_IP, SERVER_PORT, 0);
    if (err != ERR_OK)
    {
        printf("Error connecting to server: %s
", lwip_geterrmsg(err));
        netconn_delete(conn);
        return 1;
    }

    /* 发送数据到服务器 */
    const char *send_data = "Hello, server!";
    err = netconn_write(conn, send_data, strlen(send_data), &sent_len);
    if (err != ERR_OK)
    {
        printf("Error sending data: %s
", lwip_geterrmsg(err));
        netconn_delete(conn);
        return 1;
    }

    /* 接收服务器的响应 */
    err = netconn_recv(conn, recv_buf, sizeof(recv_buf), &recv_len);
    if (err != ERR_OK)
    {
        printf("Error receiving data: %s
", lwip_geterrmsg(err));
        netconn_delete(conn);
        return 1;
    }

    printf("Received data from server: %s
", recv_buf);

    /* 关闭连接 */
    netconn_disconnect(conn);
    netconn_delete(conn);

    /* 关闭网络 */
    lwip_shutdown();

    return 0;
}

7、 编译并烧入您的开发板，然后运行TCP客户端程序。您应该能够看到从计算机接收到的响应。

请注意，您需要根据您的计算机和开发板的设置修改SERVER_IP和SERVER_PORT变量。此外，您可能需要根据您的开发板和编译器进行一些调整。

---

如果以上回答对您有所帮助，点击一下采纳该答案～谢谢

Answer 20

【以下回答由 GPT 生成】

我没有足够的经验来解决这个问题。

如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^

Answer 21

(1) STM32F407 + LAN8720A + LWIP 实现TCP服务器 - CSDN博客. https://blog.csdn.net/qq153471503/article/details/106237986.
(2) 正点原子【STM32-F407探索者】第六十章 网络通信实验 - 知乎. https://zhuanlan.zhihu.com/p/136650559.
(3) 基于STM32的嵌入式TCP/IP网络编程 - 知乎 - 知乎专栏. https://zhuanlan.zhihu.com/p/661690065.

Answer 22

参考GPT

在STM32CubeMX中，可以选择LAN8742作为以太网控制器的选项，但实际上它也是LAN8720A的兼容型号，两者主要的硬件配置是一致的，只是芯片封装不同。因此，你可以选择LAN8742的选项来配置LAN8720A。

在配置LAN8742时，你需要注意以下几个步骤：

1. 打开STM32CubeMX，创建一个新的工程或打开现有的工程。
2. 在"Configuration"选项卡中，选择"ETHERNET"，然后选择"LAN8742"作为以太网控制器的选项。
3. 在"ETH Settings"部分，选择适当的引脚配置。
4. 在"Additional Software"部分，启用LwIP协议栈，并选择适当的配置选项。
5. 完成配置后，生成代码，并使用生成的代码进行项目开发。

当然，你也可以在STM32CubeMX中选择"Custom"来手动配置以太网控制器和LwIP，以满足你特定的需求。可以在"ETH Settings"中手动配置引脚和以太网参数，并在"LwIP Middleware"中选择适当的LwIP版本和配置选项。

另外，在进行TCP/IP通信时，确保计算机和开发板的IP地址在同一网段，并且开发板程序正确地配置了UDP发送的目标地址和端口。你可以使用示波器或调试打印语句来验证数据是否正确发送。

最后，对于LAN8720A，你不需要从零编写驱动程序，因为STM32CubeMX已经提供了对LAN8742的支持，而LAN8742和LAN8720A是兼容的。通过正确配置LwIP和以太网控制器，你应该可以实现开发板与计算机之间的TCP/IP通信。

Answer 23

STM32F407 + LAN8720A + LWIP 实现TCP服务器_觉皇不秃头的技术博客_51CTO博客 STM32F407 + LAN8720A + LWIP 实现TCP服务器，STM32F407+LAN8720A+LWIP实现TCP客户端环境说明：开发板：某宝 https://blog.51cto.com/u_15950551/6032403

Answer 24

该回答引用ChatGPT，望对题主有所帮助/启发；若有帮助，还望采纳。

---

如果 STM32CubeMX 中没有 lan8720 的选项，而只有 lan8742 的选项，可能是因为 CubeMX 支持的版本较旧，没有包含最新的 lan8720 驱动程序。你可以尝试使用其他版本或更新版本的 CubeMX，或者手动配置库以支持 lan8720。

以下是一种可能的方法，用于实现基于 lwIP 的 TCP/IP 通信：

1. 打开 STM32CubeMX ，创建一个新的项目。

2. 在 "Pinout & Configuration" 选项卡中，将 ETH 以太网外设分配给相应的引脚。确保引脚分配与你的开发板硬件设置相匹配。

3. 在 "Middleware" 选项卡中，启用 "LwIP" 中间件。

4. 配置 LwIP：

   a. 在 "LwIP" 配置下，选择 "STANDARD" 的运行模式。

   b. 选择正确的 ETH 物理接口（lan8720）。

   c. 配置所需的网络参数，例如 IP 地址、子网掩码等。

5. 在 "Project" 选项卡中，生成代码并使用 STM32CubeMX 配置工具下载到 STM32F429IGT6 开发板中。

6. 在生成的代码中，找到 "stm32x_eth.c" 文件（通常位于 "Middlewares\ST\STM32_ETH_Driver" 目录下），以适应以太网驱动程序的需求。你可能需要根据 lan8720 的规格手动修改该文件。另外，你也可以尝试搜索并下载 lan8720 的驱动程序。

7. 在应用层代码中，使用 lwIP 的 API 进行 TCP/IP 通信。你可以参考 lwIP 文档和示例代码来编写你的应用程序。

8. 在计算机上设置固定的 IP 地址，并确保与开发板上设置的 IP 地址在同一网络中。可以通过在控制面板中访问 "网络和共享中心"，选择网络适配器，右键点击以太网适配器，并选择 "属性" 进行设置。

请注意，以上步骤仅提供一种实现 TCP/IP 通信的常见方法。具体步骤可能因硬件和软件版本的不同而有所差异。对于你的具体情况，建议参考相关的STM32F429IGT6 和 lan8720 的数据手册、官方文档以及其他用户的经验分享来获取更准确的指导。

Answer 25

该回答引用讯飞星火及结果代码方法已验证可行
是的，您可以使用STM32CubeMX 1.13.1版配置LWIP时选择LAN8742作为以太网控制器。虽然在STM32CubeMX中没有直接提供LAN8720的选项，但您可以通过以下步骤实现与计算机的TCP/IP通信：

1. 首先，确保您的开发板已正确连接到以太网接口，并已正确配置了LAN8720。

2. 打开STM32CubeMX，然后选择您的项目和目标平台（例如STM32F429IGT6）。

3. 在STM32CubeMX的主界面上，转到“配置”选项卡，然后选择“硬件”。

4. 在“硬件”选项卡中，找到您的以太网接口（例如ETH），然后将其设置为“使能”。

5. 在“硬件”选项卡中，找到您的LAN8720以太网控制器（例如LAN8742），然后将其设置为“使能”。

6. 在“硬件”选项卡中，找到您的LAN8720以太网控制器的配置部分（例如ETH_MAC），然后根据您的需求进行配置。例如，您可以设置MAC地址、网络速度等。

7. 保存更改并重新生成代码。

8. 将生成的代码烧入开发板。

9. 在计算机上编写一个TCP/IP服务器程序，监听指定的IP地址和端口。

10. 在开发板上编写一个TCP/IP客户端程序，连接到计算机上的服务器程序。

通过以上步骤，您应该可以在开发板上实现与计算机的TCP/IP通信。虽然您可能需要自己编写一些底层代码来处理以太网通信，但这通常不是必需的。许多现有的库和驱动程序已经提供了这些功能，可以帮助您更轻松地实现所需的通信。

Answer 26

参考gpt
对于使用带有LAN8720的STM32开发板实现TCP/IP通信，您可以按照以下步骤进行操作：

1. 配置STM32CubeMX:

   • 打开STM32CubeMX，并选择您的目标STM32型号（在您的情况下是STM32F429IGT6）。
   • 在Pinout & Configuration选项卡中，配置LAN8720A以太网芯片的引脚连接。
   • 在Software Packs中搜索并安装适用于LAN8720A的相应软件包。

2. 配置LwIP协议栈:

   • 在STM32CubeMX中，选择您的项目，并在中间窗格中选择"Software Packs"。
   • 搜索并安装包含LAN8720A支持的LwIP软件包。
   • 配置LwIP协议栈的参数，包括IP地址、子网掩码、默认网关等。

3. 生成代码并编译:

   • 在STM32CubeMX中生成代码，然后使用您喜欢的集成开发环境（如Keil、IAR等）进行编译。
   • 确保生成的代码包含了LwIP协议栈和LAN8720A的驱动。

4. 编写应用程序:

   • 在生成的代码中，编写应用程序来实现TCP/IP通信，包括创建套接字、建立连接、发送和接收数据等操作。

5. 测试通信:

   • 将开发板连接到计算机的以太网端口，并确保计算机的网络设置与开发板的网络设置匹配。
   • 运行您编写的应用程序，并在计算机上设置一个接收程序来接收来自开发板的数据。
   • 测试通信是否正常工作。

在配置LwIP时，如果STM32CubeMX中没有直接支持LAN8720A的选项，您可能需要手动配置LwIP协议栈以适配LAN8720A。这可能涉及到修改LwIP的一些配置文件以及对LAN8720A的底层驱动进行适配。

总的来说，您可以通过使用STM32CubeMX来配置LwIP协议栈和LAN8720A的引脚连接，然后在生成的代码基础上编写应用程序来实现TCP/IP通信。在这个过程中，您可能需要查阅LAN8720A的数据手册以及LwIP的相关文档来帮助您完成配置和编程工作。

Answer 27

需要使用LwIP库

Answer 28

可以尝试使用已有的库，LwIP或者uIP
