Allegro out of date shape图形删不掉

Question

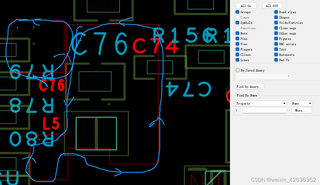

在使用Allegro PCB 画PCB版图的时候，出现shape out of date 问题，

然后我按照网上的说法，进行找坐标，删除

可是，我根本无法选中那个图形，也就无法删除了。不管怎么整都不行。把grid 分辨率设置成为0.1也不行。

Answer 1

引自免费微信小程序：皆我百晓生

根据您的描述，您遇到了Allegro PCB绘制图形无法删除的问题。我将为您提供解决方案，请按照以下步骤操作：

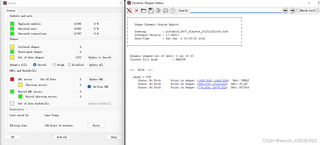

1. 验证图形是否真的过时： 在Allegro PCB Designer的状态对话框中，选择"Out of date shapes"旁边的颜色按钮，或者运行"Shape Dynamic Status"报告来确认是否真的存在过时的图形。

2. 更新过时的图形： 如果确认存在过时的图形，点击"Update All"按钮来更新所有过时的图形。

3. 检查图形属性和层设置： 确保您当前所处的层与图形所在的层一致。另外，检查图形的属性是否正确设置。

4. 使用命令删除图形： 如果无法通过上述方式删除图形，您可以尝试使用Allegro PCB Designer的命令来删除图形。具体步骤如下：

• 打开Command窗口（菜单栏：Window > Command Window）。
• 在Command窗口中输入delete命令，然后按Enter键。
• 在弹出的对话框中选择要删除的图形，并按下Enter键。

如果以上方法仍然无法删除图形，可能需要考虑使用更高级的操作方法，例如使用具体的脚本文件来执行删除操作。这需要对Allegro PCB Designer有更深入的了解以及相应的编程能力。

希望以上解决方案可以帮助您解决问题！如果您需要更详细的帮助或者需要提供完整的代码，请告诉我。
