abaqus圆盘带动杆件旋转，但杆件上没应力是咋回事啊？

Question

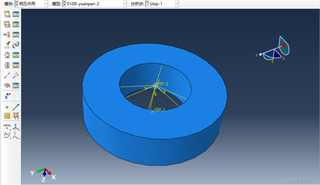

我先做了一个加角速度后能旋转的圆盘，这个圆盘是可变形体，将筒壁耦合在一点，在这点上加角速度。

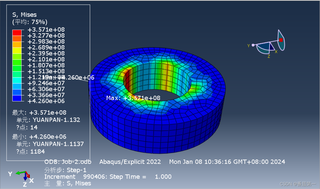

然后我做了一个壳体，长杆，也是可变形体，我想让圆盘转动时带着杆子一起转。我直接将杆子装配到圆盘中心的地方，通用接触，别的啥都没设置。也没报错，杆子也能正常跟着圆盘转动，但是云图里杆子没应力，这是为啥啊？我没把它设成刚体，也没给云图设置显示区域的上下限，它为啥是灰色的？至少应该是蓝色的啊！

希望各位指点一下，感谢感谢

Answer 1

引自免费微信小程序：皆我百晓生：

根据您提供的信息，您想要实现圆盘带动可变形杆件旋转的效果，但是在分析结果中发现杆件没有应力。以下是可能导致这种情况的原因和解决方案：

1. 杆件和圆盘之间的接触定义不正确：

• 确保您在模型中正确定义和设置了圆盘和杆件之间的接触关系，以确保正确的接触力传递和杆件的应力计算。
• 您可以使用Abaqus的"连接行为"来定义圆盘和杆件之间的接触，确保接触行为的定义是准确的，并且在模拟中起到作用。

2. 杆件属性或材料定义不正确：

• 检查杆件的属性定义和材料参数是否正确。确保您已为杆件指定了正确的材料属性，包括弹性模量、泊松比等，并与实际情况相符。
• 确保您为杆件指定了适当的截面属性，包括截面面积、惯性矩等。

3. 分析设置不正确：

• 确保您的分析步骤和加载定义正确。检查加载步骤设置中的角速度加载是否正确应用到圆盘和杆件上。
• 检查分析步和加载步的设置，确保加载步骤的终止条件和输出选项正确设置。

4. 结果显示设置不正确：

• 检查结果显示设置，确保您正确选择了要显示的结果和显示颜色。
• 如果您希望在云图中看到杆件的应力情况，请确保正确设置了显示区域的上下限，以便显示所需的应力范围。同时，还需了解杆件的应力值是否在显示颜色的范围内。

请注意：以上是一些建议和可能的解决方案。如果问题仍然存在，请提供更详细的信息，例如模型设置、加载定义和结果显示设置等，以便我能够更好地理解问题并提供更准确的解决方案。
