正弦波得到三倍频方波

Question

三倍频电路怎么搞啊?!
然后正弦波具体怎么得到可调占空比的方波和三角波；

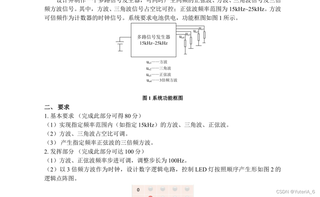

帮忙，要求如下图，有意帮助可私信，有偿；

Answer 1

引自免费微信小程序：皆我百晓生

1. 三倍频电路的实现

三倍频电路的实现可以通过锁相环（Phase Locked Loop, PLL）来实现。PLL是一种电路系统，可以将输入信号的频率放大为三倍，输出三倍频的方波信号。下面是一个简单的三倍频电路的示意图：

    +--------+       +--------+        +--------+
    |        |       |        |        |        |
    |  振荡器  +----->  振荡器  +----->  振荡器  |
    |        |       |        |        |        |
    |        |       |        |        |        |
    +---+----+       +---+----+        +---+----+
        |                |                 |
        |                |                 |
        |                |                 |
        |                |                 |
        |                |                 |
        |                |                 |
        |                |                 |
        +-------+--------+--------+--------+
                |        |        |
    倍频器   三倍频器    三倍频器
                |        |        |
                |        |        |
                |        |        |
                V        V        V

上面的电路中，有三个振荡器，分别频率为f、3f、3f。通过连接多个振荡器和倍频器，可以实现将输入信号的频率放大为三倍。

2. 正弦波得到可调占空比的方波和三角波

要得到可调占空比的方波和三角波，可以使用PWM（脉宽调制）技术。下面是简化的电路图示意图：

        +----<-------+
        |             |
        |             |
        |             |
        |             |
        |             |
        |             |
        |             |
        | +-----------+
        V |
      +------+  R
      |  上拉  |
      +------+
        |
        |
        |
        |
  ------+-----+
  |         |
  |  比较器 |
  |         |
  +----|<---+

在上图中，比较器的输入信号为正弦波，通过调整比较器的阈值电压，可以改变方波的占空比。同时，在比较器的输出端，可以通过进一步处理得到三角波。

3. 图2逻辑点阵图的产生

要根据图2所示的逻辑点阵图产生LED灯按照顺序点亮的效果，可以使用一个计数器和时钟信号来实现。具体步骤如下：

• 使用三倍频方波作为时钟信号，连接到一个计数器的时钟输入端。
• 使用计数器的输出信号来控制LED灯的点亮顺序。可以通过编程或者逻辑门电路来实现。
• 每当计数器的输出信号变化时，通过控制LED灯的亮灭状态来产生逻辑点阵图的效果。

以上是根据您提供的信息给出的一些解决方案，希望能对您有所帮助。如有需要，可以提供更具体的电路图、代码或其他信息来进行进一步的讨论。
