我想要在gnuradio上用usrp软件无线电自发自收一个方波信号,但是在接收回来的信号中,发现信号已经严重变形,已经不是方波信号了,采样率和增益也已经调过,但没有什么大的影响。而且在硬件usrp上我用的是传输线直接来连接发送端和接收端。

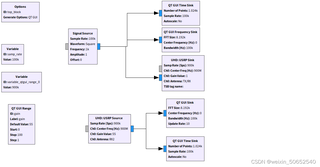

这是流图

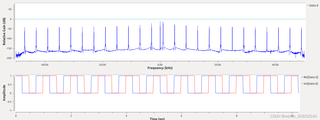

这是所要发送方波信号的时域和频域图

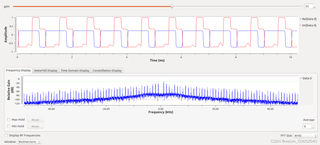

这是usrp接收回来的方波信号
请问要怎么样才能实现方波信号的自收自发?
我想要在gnuradio上用usrp软件无线电自发自收一个方波信号,但是在接收回来的信号中,发现信号已经严重变形,已经不是方波信号了,采样率和增益也已经调过,但没有什么大的影响。而且在硬件usrp上我用的是传输线直接来连接发送端和接收端。
这是流图
这是所要发送方波信号的时域和频域图
这是usrp接收回来的方波信号
请问要怎么样才能实现方波信号的自收自发?
该回答引用自GPT-4,由博主GIS_Liu编写:
由于您提供的问题描述是关于GNU Radio和USRP的自收自发问题,特别是关于方波信号的发送和接收,这是一个比较专业的软件无线电领域的问题。根据您的描述,您在发送方波信号后,接收到的信号已经严重变形。这个问题可能涉及到多个方面,包括但不限于软件配置、硬件设置、信号处理等。
以下是一些可能导致方波信号变形的原因,以及相应的解决方案:
硬件连接:虽然您使用的是传输线直接连接发送端和接收端,也应确保所有的连接都是正确且牢固的。任何松动或接触不良都可能导致信号变形。
采样率设置:在USRP中,发送和接收端的采样率应当匹配,以防止因为采样率不匹配导致的信号变形。确保您的发送和接收端的采样率一致。
带宽和滤波:方波含有很多高频分量,如果发送或接收的带宽不够宽,或者滤波设置不当,也会导致信号变形。检查您的带宽设置和滤波器设计是否适合方波信号。
增益设置:增益设置不当可能会导致信号在ADC前过载,或者在DAC后不足,也会导致信号变形。检查并适当调整增益设置。
硬件性能限制:硬件的性能可能限制了信号的质量,例如,USRP的DAC/ADC的分辨率可能不足以精确重现或采样方波信号的所有高频分量。
固件和驱动:确保您的USRP使用的是最新的固件和驱动程序。过时的固件或驱动程序可能会导致不兼容或性能问题。
GNU Radio配置:检查您的GNU Radio流图配置,包括所有模块的参数设置,确保没有错误或不匹配的配置。
信号处理算法:方波信号在发送和接收过程中可能需要特定的信号处理算法来维持其形状。您可能需要在GNU Radio中实现这些算法。
针对您的问题,我发现了一些可能有帮助的资源。在CSDN博客上有一篇文章描述了在GNU Radio和USRP中可能会遇到的一些问题和解决方案。此外,还有一份GNURadio的中文手册文档,其中可能包含了您在设置和调试过程中需要的信息。
由于我不能直接访问您的系统或者提供完整的代码,所以您可能需要根据上述建议进行一些实验性的调整。您也可以参考上述资源中的信息,特别是那些和硬件配置、信号处理相关的部分,这些可能会对您解决问题有所帮助。如果您仍然无法解决问题,您可能需要向GNU Radio社区或USRP的制造商Ettus Research寻求更具体的技术支持。
如果该回答解决了您的问题,请采纳!如果没有,请详述问题所在!
