JQ8900-16P语音模块通过串口调试工具操作播放音乐不成功是什么原因？

Question

如图，本人按照说明书连接好了串口，芯片和播放器。

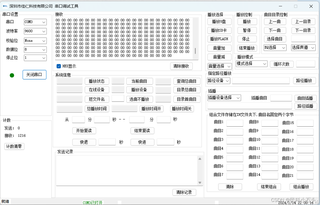

串口调试工具如下：（一直输出00）

有人知道什么原因吗？

Answer 1

【相关推荐】

• 这个问题的回答你可以参考下: https://ask.csdn.net/questions/7743069
• 除此之外, 这篇博客: 单片机语音模块JQ8900-16P的几种触发方式与源码配置中的 2，双线串口 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:


  这种方式也是我们最常用的一种方式，通过TX，RX与单片机通讯，接受单片机串口发送过来的指令进行事先通讯约定的操作：

  重点关注的部分我已经用红线标明了：



  一定一定注意这个和校验，每次修改指令的时候都要将校验码（SM）修改一遍，不然发送指令可能无响应。



  详细的其他指令：






  ​ 看到这里你大概明白怎么操作了吧，就是调用串口发送函数将这些十六进制指令都发送到单片机，那么为了方便，我们一般呢将一个指令用数组的形式储存起来，然后调用由串口通讯单字节发送函数封装的指定字节发送函数就行。然后还有就是可以调用资料里面的串口软件直接生成相关指令，但是我一点那个软件就卡退。所以这里还是将每一条指令手编的。

  我将常用的指令封装成数组，供大家参考：

  (复制到keil5里面显示注释，这里md文档用utf-8显示的是乱码)

  u8 code Mode0[] = {0xAA, 0x18, 0x01, 0x00, 0xC3};//Ñ­»·²¥·Åģʽ
  u8 code Mode1[] = {0xAA, 0x18, 0x01, 0x01, 0xC4};
  u8 code Mode2[] = {0xAA, 0x18, 0x01, 0x02, 0xC5};
  u8 code Mode3[] = {0xAA, 0x18, 0x01, 0x03, 0xC6};
  u8 code Mode4[] = {0xAA, 0x18, 0x01, 0x04, 0xC7};
  u8 code Mode5[] = {0xAA, 0x18, 0x01, 0x05, 0xC8};
  u8 code Mode6[] = {0xAA, 0x18, 0x01, 0x06, 0xC9};
  u8 code Mode7[] = {0xAA, 0x18, 0x01, 0x07, 0xCA};

  u8 code PrevFile[] = {0xAA, 0x05, 0x00, 0xAF};//ÉÏÒ»Ê×
  u8 code NextFile[] = {0xAA, 0x06, 0x00, 0xB0};//ÏÂÒ»Ê×
  u8 code Play[] = {0xAA, 0x02, 0x00, 0xAC};    //²¥·Å
  u8 code Stop[] = {0xAA, 0x04, 0x00, 0xAE};    //Í£Ö¹
  u8 code Pause[] = {0xAA, 0x03, 0x00, 0xAD};    //Í£Ö¹
  u8 code Path[] = {0xAA, 0x08, 0x10, 0x02, 0x2F, 0xB9, 0xE3, 0xB8, 0xE6, 0x2A, 0x2F, 0xD0, 0xA1, 0xC3, 0xD7, 0x2A, 0x4D, 0x50, 0x33, 0x8B, }; // flash   /¹ã¸æ*/СÃ×*MP3
  u8 code Voiceup[] = {0xAA, 0x14, 0x00, 0xBE};  //ÒôÁ¿Ôö
  u8 code Voicedown[] = {0xAA, 0x15, 0x00, 0xBF};//ÒôÁ¿¼õ

  u8 code Play1[] = {0xAA, 0x07, 0x02, 0x00, 0x01, 0xB4}; //Ö¸¶¨²¥·ÅµÚ1Ê×
  u8 code Play2[] = {0xAA, 0x07, 0x02, 0x00, 0x02, 0xB5}; //Ö¸¶¨²¥·ÅµÚ2Ê×
  u8 code Play3[] = {0xAA, 0x07, 0x02, 0x00, 0x03, 0xB6}; //Ö¸¶¨²¥·ÅµÚ3Ê×
  u8 code Play4[] = {0xAA, 0x07, 0x02, 0x00, 0x04, 0xB7}; //Ö¸¶¨²¥·ÅµÚ4Ê×
  u8 code Play5[] = {0xAA, 0x07, 0x02, 0x00, 0x05, 0xB8}; //Ö¸¶¨²¥·ÅµÚ5Ê×
  u8 code Play6[] = {0xAA, 0x07, 0x02, 0x00, 0x06, 0xB9}; //Ö¸¶¨²¥·ÅµÚ6Ê×
  u8 code Play7[] = {0xAA, 0x07, 0x02, 0x00, 0x07, 0xBA}; //Ö¸¶¨²¥·ÅµÚ7Ê×
  u8 code Play8[] = {0xAA, 0x07, 0x02, 0x00, 0x08, 0xBB}; //Ö¸¶¨²¥·ÅµÚ8Ê×
  u8 code Play9[] = {0xAA, 0x07, 0x02, 0x00, 0x09, 0xBC}; //Ö¸¶¨²¥·ÅµÚ9Ê×

  u8 code Combine[] = {0xAA, 0x1B, 0x04, 0x30, 0x31 ,0X30 ,0X32 ,0x8C}; //×éºÏ²¥·ÅZHÎļþ¼ÐϵÄ01£¬02Îļþ



  串口通讯函数

  /************************************************************************
  ¹¦ÄÜÃèÊö£º ´®¿Ú·¢ËÍ×Ö·û´®Êý¾Ý
  Èë¿Ú²ÎÊý£º 	*DAT£º×Ö·û´®Ö¸Õë
  ·µ »Ø Öµ£º none
  ÆäËû˵Ã÷£º API ¹©ÍⲿʹÓã¬Ö±¹Û£¡
  **************************************************************************/
  void UART1_SendString(u8 *DAT,u8 Len)
  {
      while(Len--)
      {
          UART1_SendByte(*DAT);
          DAT++;
      }
  }
  /********************************************************************
  ¹¦ÄÜÃèÊö£º ´®¿Ú·¢ËÍ×Ö½ÚÊý¾Ý
  Èë¿Ú²ÎÊý£º 	*DAT£º×Ö·û´®Ö¸Õë
  ·µ »Ø Öµ£º none
  ÆäËû˵Ã÷£º API ¹©ÍⲿʹÓã¬Ö±¹Û£¡
  ********************************************************************/
  void UART1_SendByte(u8 value)
  {
      ES=0; //¹Ø±Õ´®¿ÚÖжÏ
      TI=0; //Çå·¢ËÍÍê±ÏÖжÏÇëÇó±ê־λ
      SBUF=value; //·¢ËÍ
      while(TI==0); //µÈ´ý·¢ËÍÍê±Ï
      TI=0; //Çå·¢ËÍÍê±ÏÖжÏÇëÇó±ê־λ
      ES=1; //ÔÊÐí´®¿ÚÖжÏ
  }



  串口初始化函数（11.0592MHz的晶振，9600波特率）

  void UartInit(void)		//9600bps@11.0592MHz
  {
  	PCON &= 0x7F;		//²¨ÌØÂʲ»±¶ËÙ
  	SCON = 0x50;		//8λÊý¾Ý,¿É±ä²¨ÌØÂÊ
  	TMOD &= 0x0F;		//Çå³ý¶¨Ê±Æ÷1ģʽλ
  	TMOD |= 0x20;		//É趨¶¨Ê±Æ÷1Ϊ8λ×Ô¶¯ÖØ×°·½Ê½
  	TL1 = 0xFD;		//É趨¶¨Ê±³õÖµ
  	TH1 = 0xFD;		//É趨¶¨Ê±Æ÷ÖØ×°Öµ
  	ET1 = 0;		//½ûÖ¹¶¨Ê±Æ÷1ÖжÏ
  	TR1 = 1;		//Æô¶¯¶¨Ê±Æ÷1
  }


  另外想插一个便捷控制组合播放的函数：（指令代号1B）

  如果按之前的配置方法，那么需要将我们需要组合播放的曲目名换成高低位的十六进制表示，但是因为组合播放要求是mp3文件放在名为“ZH”的文件夹下，而且曲目名只能是两个字节，例如说01,02这样子。

  配置方法也很简单就是将十位数字+0x30作为高位，将个位数字+0x30作为低位数字。

  下面是示例中配置的组合播放01,02的数组代码，用串口发送字节依次发送即可。

  u8 code Combine[] = {0xAA, 0x1B, 0x04, 0x30, 0x31 ,0X30 ,0X32 ,0x8C};


  但是每次都要重新编写数组的话不免有些复杂：下面这个函数就是替代了将十位数字+0x30作为高位，将个位数字+0x30作为低位数字，这个操作。

  同样的如果我们要组合播放01,02，那么只需要向函数穿入数组 i[1,2] 就行，数组长度Len传入2。

  /************************************************************************
  ¹¦ÄÜÃèÊö£º×éºÏ²¥±¨º¯Êý
  Èë¿Ú²ÎÊý£º 	*DAT£º×Ö·û´®Ö¸Õë,Len×Ö·û´®³¤¶È
  ·µ »Ø Öµ£º none
  ÆäËû˵Ã÷£º ½«ÐèÒª²¥±¨µÄÎļþÃû·ÅÈëÊý×éÖÐ×÷ΪÐβμ´¿É
  **************************************************************************/
  void  JQ_8x00_ZuHeBoFang(u8 *DATA,u8 Len)
  {
  	u16 CRC_data=0,i = 3;
  	u8 Buffer[ZH_MAX] ={0xaa,0x1b};
  	Buffer[2] = Len*2;			//¼ÆËãÊý¾Ý³¤¶È(ÿ¸öÇúÄ¿ÓɸßλÓëµÍλ¹¹³É£¬ËùÒÔ³ËÒÔ2)
  	CRC_data = CRC_data + 0xaa + 0x1b + Buffer[2];
  	while(Len--)
  	{
  		Buffer[i] = *DATA/10+0x30;			//È¡³öʮ룬ºó¼ÓÈë0x30
  		CRC_data = CRC_data + Buffer[i];
  		i++;
  		Buffer[i] = *DATA%10+0x30;			//È¥³ý¸÷룬ºó¼ÓÈë0x30
  		CRC_data = CRC_data + Buffer[i];
  		i++;
  		DATA++;
  	}
  	Buffer[i] = CRC_data;//УÑéλ

  	UART1_SendString(Buffer,i+1);
  }


  下面我想补充一个知识点：

  就是我在编写串口连续发送函数的时候：

  void UART1_SendString(u8 *DAT,u8 Len)
  {
      while(Len--)
      {
          UART1_SendByte(*DAT);
          DAT++;
      }
  }


  每次传入的数组还要数有几个元素，再将Len传入函数。是在是复杂。而且这个函数最大的缺点是，如果你数数，数少了。那么不会报错，而且芯片也没有反应。但是多了是没有问题的。

  我第一想到构造的函数是这样的:进行数组大小次发送，每次发送完了以后数组的地址+1；

  void UART1_SendData(u8 *DAT)
  {
  	unsigned char i;
      for(i=0; i<sizeof(DAT); i++)
      {
          UART1_SendByte(*DAT);
  		DAT++;
      }
  }


  但是实际上，传递到函数的数组名是数组的首地址，用sizeof(DAT)并不能求出数组的长度，得到的是指针变量DAT的内存大小，依据操作系统不同而异。

  详细如下：



  所以我用的这个函数：

  void UART1_SendData(u8 *DAT)
  {
  	unsigned char i;
      for(i=0; i<6; i++)
      {
          UART1_SendByte(*DAT);
  		DAT++;
      }
  }


  因为，常用的指令中，一般都是发送4个，5个，最多6个十六进制数据。而组合播放用之前封装的函数也足够了；

如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^
