ansys几何结构树问题

Question

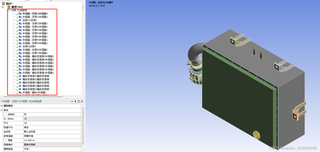

同样在SCDM中的数据，起装配体结构如下图

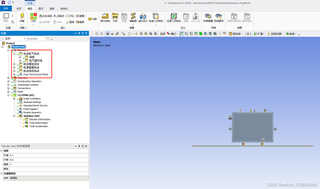

为什么我导入workbench的几何结构后变成这样

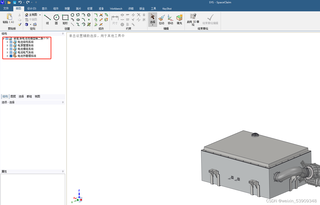

怎样变成这样的结构分组

Answer 1

引自免费微信小程序：皆我百晓生

根据你提供的信息，我了解到你遇到了两个问题：1. 在ANSYS SpaceClaim中的几何结构树变得混乱；2. 如何将几何结构进行分组。以下是针对这两个问题的解决方法：

1. 解决ANSYS SpaceClaim中几何结构树混乱的问题： 从你提供的图1和图2来看，几何结构树的混乱可能是由于导入过程中的命名或者组织方式导致的。

   为了解决这个问题，你可以尝试以下方法：

   • 在导入几何结构之前，对导入的模型进行重新命名，以便更好地组织几何结构树；
   • 使用ANSYS SpaceClaim的工具和功能来重新组织几何结构树。你可以尝试将相关的几何体分组、重命名或者移动到不同的层次结构中；
   • 使用ANSYS SpaceClaim的筛选功能来只显示特定的几何体，以便更清晰地查看和编辑几何结构树。

2. 如何将几何结构进行分组： 根据你提供的信息，你想要将几何结构进行分组。在ANSYS SpaceClaim中，你可以使用组件功能来实现这一目标。以下是具体的步骤：

   • 选中需要分组的几何体，然后在SpaceClaim的工具栏中选择"组件"选项；
   • 在组件选项中，选择"新组件"来创建一个新的组件；
   • 为新组件命名；
   • 将需要分组的几何体拖放到新组件中；
   • 重复以上步骤，创建其他的组件。

   这样，你就可以将几何结构进行分组，并在需要的时候轻松地编辑和管理它们。

希望以上解决方案对你有帮助！如果你有更多问题，请随时提问。
