ObjectARX判断是否为同一实体

Question

CAD二次开发，ObjectARX如何判断两次取到的实体是否为同一实体

Answer 1

【相关推荐】

• 这篇博客: 关于objectArx /CAD二次开发中“属性块”操作中的 关于objectArx /CAD二次开发中“属性块”操作 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:


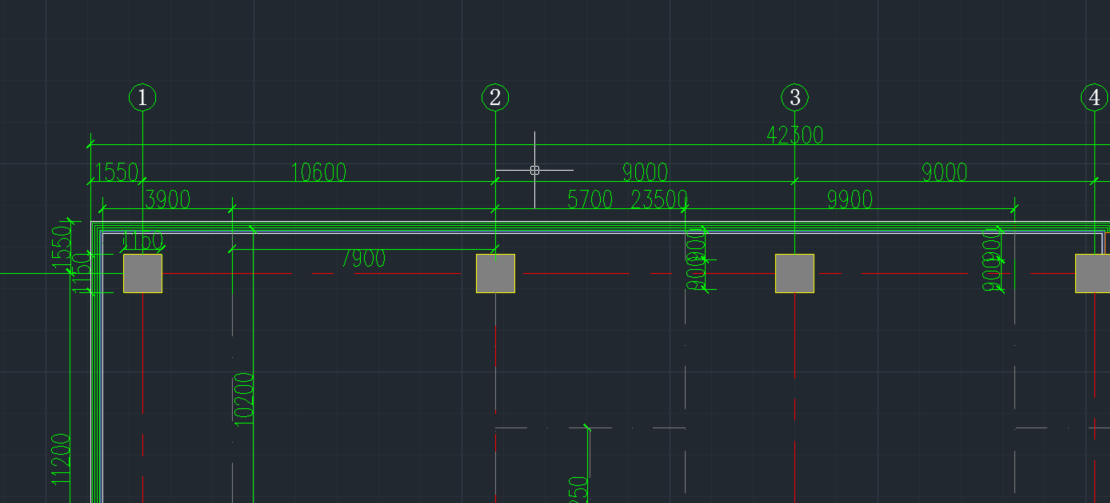

  属性块就是在图块上附加一些文字属性（Attribute），这些文字可以非常方便地修改。属性块被广泛应用在工程设计和机械设计中，在工程设计中会用属性块来设计轴号、门窗、水暖电设备等，在机械设计中会应用于粗糙度符号定制、图框标题栏、明细表等。例如建筑图中的轴号就是同一个图块

  objectArx /CAD二次开发中常见的“属性块”操作有
  1.创建属性块
  2.插入属性块
  3.向现有的块参照中追加属性
  4.读取块中属性值
  5.修改块中属性值
  6.判断块中是否包含某标识的属性
  1.创建属性块
  创建一个带属性的块定义时，可直观地将“属性”看成一个直线一样的“实体”，将其附加到块表记录中即可。下面函数演示的是创建包含两条直线，一个圆以及属性标志为“直径”，值为“20”的属性块定义。

  bool yBlock::createBlockWithAtt(CString blkName)
  {
  	// 获得当前图形数据库的块表
  	AcDbBlockTable *pBlkTbl = NULL;
  	acdbHostApplicationServices()->workingDatabase()
  		->getBlockTable(pBlkTbl, AcDb::kForWrite);

  	// 创建新的块表记录
  	AcDbBlockTableRecord *pBlkTblRcd ;
  	Acad::ErrorStatus es = pBlkTbl->getAt(blkName, pBlkTblRcd, AcDb::kForRead);
  	if (es == Acad::eOk)
  	{
  		pBlkTbl->close();
  		acutPrintf(_T("记录已经存在"));
  		return false;
  	}
  	pBlkTblRcd->setName(blkName);

  	// 将块表记录添加到块表中
  	AcDbObjectId blkDefId;
  	pBlkTbl->add(blkDefId, pBlkTblRcd);
  	pBlkTbl->close();

  	// 向块表记录中添加实体
  	AcGePoint3d ptStart(-10, 0, 0), ptEnd(10, 0, 0);
  	AcDbLine *pLine1 = new AcDbLine(ptStart, ptEnd);	// 创建一条直线
  	ptStart.set(0, -10, 0);
  	ptEnd.set(0, 10, 0);
  	AcDbLine *pLine2 = new AcDbLine(ptStart, ptEnd);	// 创建一条直线
  	AcGeVector3d vecNormal(0, 0, 1);
  	AcDbCircle *pCircle = new AcDbCircle(AcGePoint3d::kOrigin, vecNormal, 6);

  	// 创建一个属性  输入直径
  	AcDbAttributeDefinition *pAttDef = new AcDbAttributeDefinition(
  		ptEnd, TEXT("20"), TEXT("直径"), TEXT("输入直径"));

  	AcDbObjectId entId;
  	pBlkTblRcd->appendAcDbEntity(entId, pLine1);
  	pBlkTblRcd->appendAcDbEntity(entId, pLine2);
  	pBlkTblRcd->appendAcDbEntity(entId, pCircle);
  	pBlkTblRcd->appendAcDbEntity(entId, pAttDef);

  	// 关闭实体和块表记录
  	pLine1->close();
  	pLine2->close();
  	pCircle->close();
  	pAttDef->close();
  	pBlkTblRcd->close();
  	return true;
  }


  2.插入属性块
  当数据库内存在属性块时，插入属性块与插入普通快有较大区别，其过程可描述为:
  1.插入一个普通的块参照
  2.遍历块参照中对应的块表记录，如果找到的记录是属性定义，则创建一个属性，属性参数来自于块记录，最后附加到块参照中。
  下面函数展示的是掺入一个属性块，参数idBlkDef（块定义ID），ptInsert（属性块插入位置）,返回属性块参照。

  AcDbBlockReference* CreateAttBlkRef(const AcDbObjectId& idBlkDef, const AcGePoint3d& ptInsert)
  {
  	AcDbBlockReference* pBlkRef = new AcDbBlockReference(ptInsert, idBlkDef);
  	//判断指定的块表是否包含属性定义
  	AcDbBlockTableRecordPointer pBlkTblRcd(idBlkDef, AcDb::kForWrite);
  	if (Acad::eOk != pBlkTblRcd.openStatus())
  		return pBlkRef;
  	if (!pBlkTblRcd->hasAttributeDefinitions())
  		return pBlkRef;
  	//创建块表记录遍历器，用于访问块定义中的所有实体
  	AcDbBlockTableRecordIterator* pIter = NULL;
  	Acad::ErrorStatus es = pBlkTblRcd->newIterator(pIter);
  	if (Acad::eOk != es)
  		return pBlkRef;
  	for (pIter->start(); !pIter->done(); pIter->step())
  	{
  		AcDbEntity* pEnt = NULL;
  		if (Acad::eOk != pIter->getEntity(pEnt, AcDb::kForRead))
  			continue;
  		//如果是属性定义，就向块参照添加属性
  		AcDbAttributeDefinition* pAttDef = AcDbAttributeDefinition::cast(pEnt);
  		if (pAttDef != NULL)
  		{
  			//创建一个新的属性对象
  			AcDbAttribute* pAtt = new AcDbAttribute();
  			//从属性定义获得属性对象的对象特征
  			pAtt->setPropertiesFrom(pBlkRef);
  			pAtt->setLayer(pBlkRef->layerId());
  			//设置属性对象的其它特性
  			pAtt->setInvisible(pAttDef->isInvisible());
  			pAtt->setPosition(pAttDef->position());
  			pAtt->setHeight(pAttDef->height());
  			pAtt->setWidthFactor(pAttDef->widthFactor());
  			pAtt->setRotation(pAttDef->rotation());
  			pAtt->setHorizontalMode(pAttDef->horizontalMode());
  			pAtt->setVerticalMode(pAttDef->verticalMode());
  			pAtt->setAlignmentPoint(pAttDef->alignmentPoint());
  			pAtt->setTextStyle(pAttDef->textStyle());
  			pAtt->setAttributeFromBlock(pBlkRef->blockTransform());
  			//获得属性对象的Tag、Prompt和TextString
  			pAtt->setTag(pAttDef->tagConst());
  			pAtt->setFieldLength(pAttDef->fieldLength());
  			pAtt->setTextString(pAttDef->textStringConst());
  			//设置颜色
  			pAtt->setColorIndex(pAttDef->colorIndex());
  			//向块参照追加属性对象
  			pBlkRef->appendAttribute(pAtt);
  			pAtt->close();
  		}
  		pEnt->close();
  	}
  	DEL(pIter);

  	return pBlkRef;
  }


  3.向现有的块参照中追加属性
  当数据库中已经创建了块参照，而块参照中并无属性，以下函数展示了像现有的块参照中追加属性，注意，该块参照追加属性后，再插入一个新的同名块时，属性也存在块定义中了。
  参数:blkRefId（块参照ID），ptPos（属性在块参照中的位置），strTag（属性标志）
  prompt（属性提示字符串），strValue（属性值），textHeight（属性文字高度），textStyle（属性文字样式）

  bool AppendBlkAttribute(AcDbObjectId &blkRefId, AcGePoint3d ptPos, CString strTag, CString prompt, CString strValue,double textHeight, AcDbObjectId textStyle)
  {
  	if (!blkRefId.isValid())
  	{
  		return false;
  	}
  	//
  	AcDbObjectPointer<AcDbBlockReference> pBlkRef(blkRefId, AcDb::kForWrite);
  	if (pBlkRef == NULL)
  	{
  		return false;
  	}
  	AcDbObjectId blkTblRcdId = pBlkRef->blockTableRecord();
  	AcDbObjectPointer<AcDbBlockTableRecord> pBlkTblRcd(blkTblRcdId, AcDb::kForWrite);

  	AcDbBlockTableRecordIterator* pIter = NULL;
  	if (Acad::eOk != pBlkTblRcd->newIterator(pIter) || NULL == pIter)
  		return false;


  	int nRs = 0;
  	for (pIter->start(); !pIter->done(); pIter->step())
  	{
  		AcDbObjectId attId;
  		if (Acad::eOk != pIter->getEntityId(attId))
  			continue;

  		AcDbObjectPointer<AcDbAttributeDefinition> pDef(attId, AcDb::kForRead);
  		if (Acad::eOk != pDef.openStatus())
  			continue;
  		CString strText;
  		CString strTagT = pDef->tagConst();
  		if (strTagT.Compare(strTag) == 0)
  		{
  			//pDef->setPrompt(strPro);
  			strText = pDef->textStringConst();
  			return true;
  		}
  	}
  	//添加属性
  	AcDbAttributeDefinition *pAttDef = new AcDbAttributeDefinition(ptPos, strValue, strTag,prompt);
  	pAttDef->setHeight(textHeight);
  	pAttDef->setInvisible(false);
  	pAttDef->setTextStyle(textStyle);
  	//pAttDef->setVisibility(AcDb::Visibility::kInvisible);
  	Acad::ErrorStatus es = pBlkTblRcd->appendAcDbEntity(pAttDef);
  	pAttDef->close();
  	if (es == Acad::eOk)
  	{
  		AcDbAttribute *pAtt = new AcDbAttribute(ptPos, strValue, strTag);
  		pAtt->setInvisible(false);
  		pBlkRef->appendAttribute(pAtt);

  		pAtt->close();
  	}
  	return false;
  }


  4.读取块中属性值
  以下函数展示了获取块参照的属性标志以及对应的属性值
  参数:idRef（块参照ID）

  std::map<CString, CString> GetAttInfoOnBlkRef(const AcDbObjectId& idRef)
  {
  	std::map<CString, CString> maptag;
  	AcDbObjectPointer<AcDbBlockReference> pBlkRef(idRef, AcDb::kForRead);
  	if (pBlkRef.openStatus() != Acad::eOk)
  		return maptag;

  	AcDbObjectIterator* pIter = pBlkRef->attributeIterator();
  	if (!pIter)
  		return maptag;

  	for (pIter->start(); !pIter->done(); pIter->step())
  	{
  		AcDbObjectId attId = pIter->objectId();
  		AcDbAttribute* pAtt = NULL;
  		if (pBlkRef->openAttribute(pAtt, attId, AcDb::kForRead) != Acad::eOk)
  			continue;
  		maptag.insert(std::pair<CString, CString>(pAtt->tagConst(), pAtt->textStringConst()));
  		pAtt->close();
  	}
  	DEL(pIter);
  	return maptag;
  }


  5.修改块中属性值
  以下函数展示了设置属性块某个标志的值
  参数:idRef（块参照ID），szTag（属性标志），szText（属性值）

  bool SetAttTextOnBlkRef(const AcDbObjectId& idRef, LPCTSTR szTag, LPCTSTR szText)
  {
  	AcDbObjectPointer<AcDbBlockReference> pBlkRef(idRef, AcDb::kForWrite);
  	if (pBlkRef.openStatus() != Acad::eOk)
  		return false;
  	AcDbObjectIterator* pIter = pBlkRef->attributeIterator();
  	if (!pIter)
  		return false;
  	bool bFlag = false;
  	for (pIter->start(); !pIter->done(); pIter->step())
  	{
  		AcDbObjectId attId = pIter->objectId();
  		AcDbAttribute* pAtt = NULL;
  		if (pBlkRef->openAttribute(pAtt, attId, AcDb::kForWrite) != Acad::eOk)
  			continue;
  		CString strTempTag = pAtt->tagConst();
  		if (_tcsicmp(szTag, strTempTag) == 0)
  		{
  			pAtt->setTextString(szText);
  			pAtt->close();
  			bFlag = true;
  			break;
  		}
  		pAtt->close();
  	}
  	DEL(pIter);
  	return bFlag;
  }


  6.判断块中是否包含某个标识的属性
  以下函数展示了判断一个块中是否包含了标识为szTag的属性
  参数:pBlkRef（块参照），szAttName（属性标志）

  bool IsExistAtt(AcDbBlockReference* pBlkRef, LPCTSTR szAttName)
  {
  	AcDbObjectIterator* pIter = pBlkRef->attributeIterator();
  	if (!pIter)
  		return false;
  	for (pIter->start(); !pIter->done(); pIter->step())
  	{
  		AcDbObjectId attId = pIter->objectId();
  		AcDbAttribute* pAtt = NULL;
  		if (pBlkRef->openAttribute(pAtt, attId, AcDb::kForRead) != Acad::eOk)
  			continue;
  		CString strTempTag = pAtt->tagConst();
  		if (_tcsicmp(szAttName, strTempTag) == 0)
  		{
  			pAtt->close();
  			DEL(pIter);
  			return true;
  		}
  		pAtt->close();
  	}
  	DEL(pIter);
  	return false;
  }
