模拟量输入电路计算问题

Question

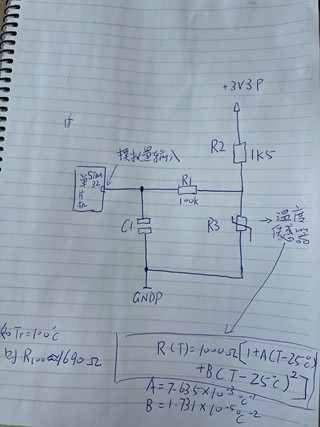

如图电路， R3是个温度传感器，在不同的文图下，R3会有不同的电阻值，如温度100度时，通过公式可以计算出R3的电阻是1690欧姆

此时单片机模拟量输入应该会有一个输入电压u，请问这个电压应该怎么计算？

比如当R3=1690欧姆时， u= 1690/(1690+1500) x 3.3 ?

还是需要R1=100K一起计算？ R1在这个电路中主要是用来干什么的呢？

请赐教

Answer 1

ADC采集的电压计算公式为Uadc = （R3/（R2+R3））*3.3V，正如题主所描述的。
至于R1电阻的作用是为了限制电流流过NTC（负温度系数热敏电阻）采样电路。这样可以有效地限制电流流过NTC，避免电流过大而导致NTC损坏或测量误差增大。选择100k电阻的原因可能是为了在电路设计中考虑到合适的电流范围和功耗。较大的电阻值可以减小电流流过NTC的大小，从而降低功耗和热损耗。
