为啥DXF格式文件导入Rhino之後一片空白

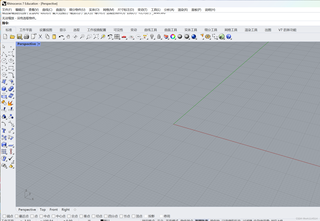

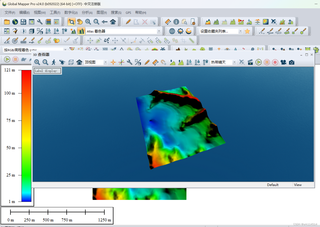

就像这样,从Global mapper中导出的DXF格式文件导到Rhino中之後直接一片空白,怎么回事😨
收起
- 写回答
- 好问题 0 提建议
- 关注问题
微信扫一扫
点击复制链接分享
- 邀请回答
- 编辑 收藏 删除 结题
- 收藏 举报
2条回答 默认 最新
- 关注
码龄 粉丝数 原力等级 --
- 被采纳
- 被点赞
- 采纳率
GISer Liu 2024-01-30 15:14关注该回答引用自GPT-3.5,由博主GIS_Liu编写:
针对你描述的问题,导入 DXF 格式文件到 Rhino 后出现一片空白的情况,可能有以下几种原因:
文件内容问题:首先要确认导出的 DXF 文件内容是否正确。可能是文件本身存在问题,比如图层信息、实体信息等没有正确导出,导致在 Rhino 中无法正确显示。
文件单位问题:Rhino 对单位要求比较严格,如果 DXF 文件的单位与 Rhino 不匹配,可能会导致显示异常。在导入 DXF 文件时,Rhino 会提示选择文件单位,如果选择错误可能导致显示异常。
图形尺寸问题:有时候导入的 DXF 文件图形尺寸过大或过小,导致在 Rhino 中无法正确显示。可以尝试在导入时选择适当的比例尺寸或者在 Rhino 中进行缩放调整。
解决方案:
确认文件内容:使用其他软件或在线 DXF 文件查看器检查导出的 DXF 文件内容是否正确。确保图层和实体信息都正确导出。
调整单位:在导入 DXF 文件时,根据文件的单位选择合适的单位。一般来说,选择与原始设计软件相同的单位可以避免显示异常。
调整图形尺寸:如果导入后图形显示异常,可以尝试在 Rhino 中对图形进行缩放或调整尺寸,使其符合预期。
检查导入选项:在 Rhino 中导入 DXF 文件时,可以查看导入选项,确保选择了合适的设置。特别是在选择图层和实体导入时,要确保选择了正确的选项。
更新 Rhino 版本:有时候问题可能是 Rhino 软件本身的 Bug,可以尝试更新到最新版本,看是否能够解决问题。
综上所述,你可以按照以上步骤逐一排查问题,并根据具体情况进行调整和解决。希望以上信息能够帮助你解决导入 DXF 文件到 Rhino 后出现空白的问题。
如果还有其他疑问或需要进一步帮助,请随时提出。
如果该回答解决了您的问题,请采纳!如果没有,请详述问题所在!
本回答被题主选为最佳回答 , 对您是否有帮助呢? 本回答被专家选为最佳回答 , 对您是否有帮助呢? 本回答被题主和专家选为最佳回答 , 对您是否有帮助呢?解决 无用评论 打赏举报微信扫一扫
点击复制链接分享
编辑预览轻敲空格完成输入- 显示为
- 卡片
- 标题
- 链接
评论按下Enter换行,Ctrl+Enter发表内容
- 关注
码龄 粉丝数 原力等级 --
- 被采纳
- 被点赞
- 采纳率
关注
引自免费微信小程序:皆我百晓生
1. 检查DXF文件的版本
- 首先,确保你使用的Rhino版本支持你所使用的DXF文件版本。不同版本的Rhino支持不同的DXF版本。你可以在Rhino帮助文档中查找版本兼容性。
2. 用其他软件打开DXF文件
- 用其他软件如AutoCAD或Global Mapper打开DXF文件,以确保DXF文件本身没有问题。如果其他软件可以正常显示DXF文件内容,可能是Rhino的设置问题。
3. 检查Rhino的单位设置
- 确保在Rhino中设置正确的单位系统。如果DXF文件使用的单位和Rhino设置的单位不匹配,导入后可能会显示空白。
4. 使用Rhino的命令检查导入情况
- 尝试使用Rhino的命令来检查导入结果。例如,使用命令"SelAll"来选择所有导入的对象,然后使用命令"ZBoundingBox"来查看选中对象的边界框是否超出视图范围。
5. 检查导入选项和设置
- 检查Rhino导入选项和设置,确保没有禁用导入DXF文件的选项或设置。在Rhino中,你可以通过"文件" -> "导入" -> "AutoCAD图形交换文件"来打开导入选项对话框。
6. 调整视图和图层设置
- 确保你的Rhino视图设置正确,例如相机位置、透视与平行视图、视图范围等。同时,检查导入的对象是否位于正确的图层中。你可以使用Rhino的视图命令、图层命令和显示命令来进行调整。
7. 尝试其他导入方法
- 如果以上方法都没有解决问题,可以尝试其他导入方法。例如,尝试通过复制和粘贴来导入DXF文件内容,或者先将DXF文件转换为其他格式(如STEP或IGES)再导入。
如果以上方法仍然不能解决问题,建议你提供更多详细信息,例如DXF文件的版本、Rhino的版本、操作步骤等,这样能更有针对性地帮助你解决问题。
