关于TINA滤波器仿真结果与理论计算值不同的困惑。

Question

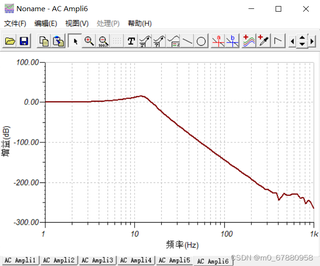

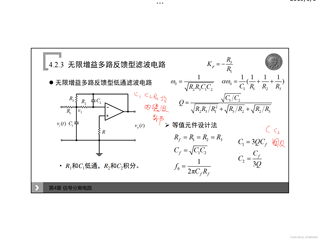

我根据计算得出转折为1khz，但仿真却是10hz，问一下是我用的方法不对还是软件有问题

Answer 1

引自免费微信小程序：皆我百晓生

在您的描述中，您提到了使用TINA软件进行滤波器仿真的情况，并且仿真得到的转折频率与理论计算值不一致。根据您提供的信息，无法直接定位问题所在，但我们可以探讨几种可能的原因：

1. 元件值输入错误：在设计滤波器时，确保所有电阻、电容和其他元件的值已在软件中正确设置。如果仿真中的元件值与理论计算使用的值不同，将会导致滤波器性能的变化。

2. 电路配置错误：检查电路图是否严格按照所设计滤波器结构（如巴特沃斯、切比雪夫等）搭建，包括级联、并联和反馈路径的正确性。

3. 仿真参数设置：确认仿真条件是否与实际应用相匹配，例如交流分析（AC simulation）的频率范围、起始频率、终止频率和点数等。

4. 模型误差：TINA或其他仿真软件中使用的运放模型可能存在非理想特性，这可能会影响仿真结果，尤其是当频率接近运放带宽极限时。

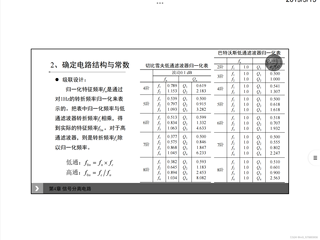

5. 计算方法问题：如果您在设计过程中是基于某个特定公式或表格来计算归一化参数，再转换到实际元件值，请仔细检查这些计算过程是否存在疏漏或误解。

为了更准确地找到问题所在，建议您提供具体的电路图、元件值以及详细的理论计算步骤。同时，核对一下仿真设置以确保它们与预期的设计要求相符。
