基于stm32使用dht11模块，DHT11_Read_Data（）函数一直没有读取成功

Question

接线图：

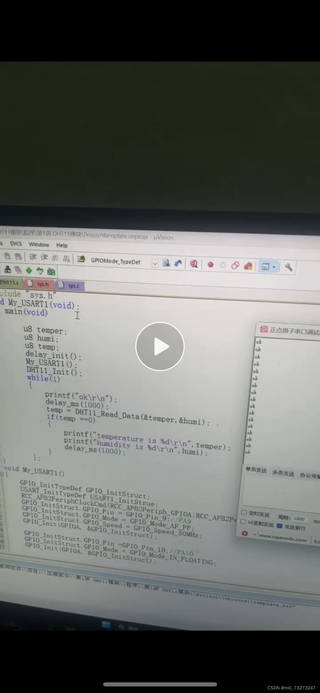

窗口调试：

问题：DHT11_Read_Data（）函数一直没有读取成功

初步探索问题出现在：初始化PA5，推挽输出，但是DHT11_READ一直没有低电平进入，导致DHT11_RST（）函数第一个while没有进入，cnt为0

Answer 1

温湿度传感器DHT11的简单应用

DHT11复位信号是这样的，至少有18ms的拉低

/*******************************************************************************
 * 函数名：DHT11_RST
 * 描述  ：DHT11复位
 * 输入  ：void
 * 输出  ：uint8_t
 * 调用  ：
 * 备注  ：DHT11开始信号
 *******************************************************************************/
void DHT11_RST(void)
{
    DHT11_IO_OUT();//端口为输出
    DHT11_IO_LOW();//使总线为低电平
    delay_syms(25);//拉低至少18ms
    DHT11_IO_HIGH();//使总线为高电平
    Delay_20us();//主机拉高20~40us
}
