ADC采样概念问题12日32fsf

Question

ADC采样概念问题：
既然采样周期要大于转换时间，才能正确采样

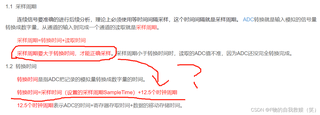

那么为什么说转换时间=采样时间（设置的采样周期SampleTime）+12.5个时钟周期呢

Answer 1

参考通义千问和郭老师的小迷弟雅思莫了-编写提供，主要是为了帮助您快速解决问题，如下回答，您可以参考下，如有问题，评论区留言。

在ADC（模数转换器）的采样和转换过程中，这里的“采样时间”和“转换时间”是两个不同的概念，尽管它们相互关联。

1. 采样时间（Sampling Time）：

   • 这是指模拟信号被ADC稳定并保持不变以便进行有效采样的时间长度。当ADC开始进行一次新的转换时，它需要一定的时间来保证输入的模拟电压在采样阶段结束之前稳定下来，避免由于模拟信号变化过快导致采样结果不准确。这个时间是由用户通过配置ADC的相应寄存器设置的，例如，在STM32中可以通过设置SamplingTime参数来调整。

2. 转换时间（Conversion Time）：

   • 转换时间则是从ADC启动采样到完成整个模数转换过程并输出数字结果所需的时间。除了包括了模拟信号的采样时间外，还包括ADC内部电路对采样得到的模拟电压执行量化、编码等操作所需要的时间。对于STM32的ADC来说，转换时间通常由采样时间加上固定数量的时钟周期组成，即转换时间 = 采样时间 + 12.5个时钟周期。

因此，“采样周期要大于转换时间”这个说法实际上并不正确。正确的理解应该是：为了确保ADC能够采集到稳定的模拟信号进行转换，采样时间必须足够长，以适应模拟信号的变化速率（满足奈奎斯特定理等采样定理的要求），而转换时间是完成一次完整转换过程所需的实际总时间，它必然包含了采样时间，但不仅仅限于采样时间。所以，选择合适的采样时间是为了提高测量精度，而转换时间则直接影响了ADC能够达到的最大转换速率（即转换频率）。
